選型
| DC偏流源測試系統 | ||||||
| 6355+ Series | ||||||
| 型號 | 6355+6243H | 6355+6243 | 6355+6223 | 6356+6243H | 6356+6243 | 6356+6223 |
| 頻率響應 | 100Hz-200kHz | 100Hz-200kHz | 100Hz-200kHz | 100Hz-500kHz | 100Hz-500kHz | 100Hz-500kHz |
| 最大輸出電流 | 640A | 320A | 120A | 640A | 320A | 120A |
| 消耗功率 | 640W | 640W | 320W | 640W | 640W | 320W |
| 電流源疊加台數 | 16 | 8 | 6 | 16 | 8 | 6 |
| 單台輸出電流 | 40A | 40A | 20A | 40A | 40A | 20A |
| 電流精確度 | 0.000A-1.000A 1%+5mA |
| 1.001A-5.000A 2% | |
| 5.001A-20.000A 3% | |
| DCR測量 |
● |
| 定功率輸出 |
● |
| 正負電流切換 |
● |
| 型號 | 6355 / 6356 | |
| 頻率範圍 | 10Hz-200kHz / 10Hz-500kHz | |
| 測量頻率點數 | 可程式 | |
| 頻率輸出精準度 | ±0.01% | |
| 測量頻率解析度 | 五位數 | |
| 基本測量準確度 | ±0.05% | |
| 測試信號位準 | 測試信號電壓範圍 |
AC：10mV - 2Vrms DC：10mV - 2V |
| 電壓最小分辨率 | 1mV | |
| 輸出阻抗 | 100Ω | |
| 測試模式 | Meter模式/多步列表模式 | |
| 測試參數 |
|Z|(阻抗)、|Y|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)、Δ% |
|
| 量測時間 | 8mS | |
6355/6356 參數與顯示範圍
| 項目 | 範圍 |
| ｜Z｜, R, X | 0.001mΩ~99.999MΩ |
| ｜Y｜, G, B | 0.1nS~99.999S |
| Cs Cp | 0.01pF~9.9999F |
| Ls Lp | 0.1nH~99.999kH |
| D | 0.00001~9.9999 |
| Q | 0.1~9999.9 |
| DCR | 0.001mΩ~99.999MΩ |
| Δ% | -9999%~999% |
| θ | -180° ~+180° |
一般規格
| 等效電路 | 串聯、並聯 | |
| 校正 | 開路、短路 | |
| 多步列表測試功能 | 最多8組 | |
| 內建存儲 | 128組 | |
| USB Host存儲 | 測試畫面、數據(在多步測試模式下) | |
| 觸發測試方式 | 自動、手動、RS-232、GPIB、Handler | |
| 介面 | RS-232、Handler | |
| 電源 | 電壓：88~132Vac or 195~264Vac (可切換) | |
| 頻率：47-63Hz | ||
| 消耗功率 | 300VA (6223)、600VA (6243) | |
| 操作環境 | 溫度：10℃-40℃ | |
| 濕度：20-90%RH | ||
| 外觀尺寸 | 358x148x343 mm (W*H*D) /6356 | |
| 337×145×525mm (W*H*D) /6223 | ||
| 435×145×644mm (W*H*D) /6243H/6243 | ||
| 重量 | 3Kg (6355/6356) | |
| 15Kg (6243H/6243) | ||
| 20Kg (6223) | ||
| 液晶螢幕 | 7吋TFT, 彩色顯示(800*480) ｜6356 | |
磁性元件加入DC Bias電流檢測的目的
將未帶磁性的鐵磁物質(鐵、鎳等)放入通電的銅線繞組內，會產生磁場，應用在變壓器與電感元件，當電路工作中足夠大的電流通過電感元件，鐵芯的磁場會達到飽和，此時電感特性會下降。
磁飽和對電感器的影響
應用於開關電源的電感元件，其中以功率電感器是必不可少的儲能元件，使濾波和開關電路正常工作，功率電感器匹配的磁芯材料常見分為兩種，一種是鐵氧體，另一種是鐵粉芯，兩種功率電感器的磁飽和特性大不同。鐵氧體電感器特點為高磁芯材料的導磁率在DC電流水平甚至工作溫度達到一定程度時，會引發急遽的電感量下降，一旦鐵氧體處於飽和狀態造就電感驟降，由此產生的高紋波電流將對電路造成永久性損壞。鐵粉芯電感器是一種比較安全的選擇，具備較為廣泛的DC電流偏流與溫度特性，因此比較不會發生完全飽和的狀態。

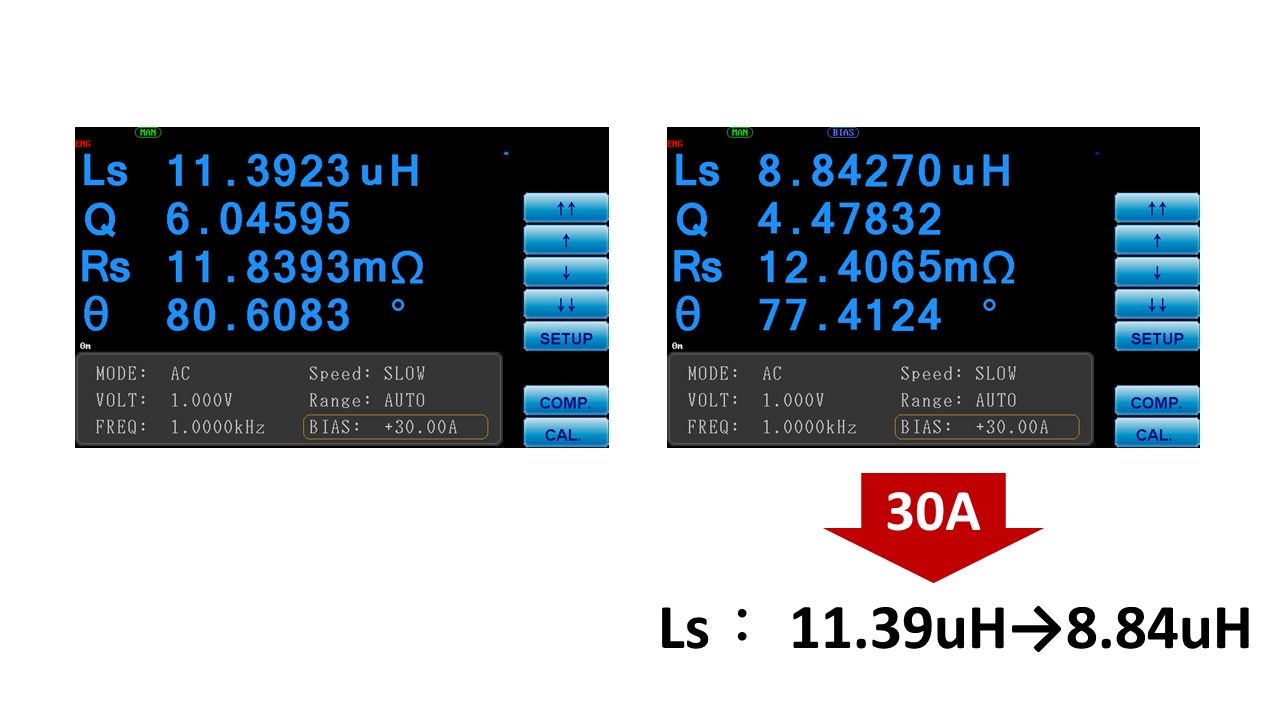

透過儀器設定測量電感器重要的參數：Ls 電感量/Q 品質因數施加30mA 直流偏置電流，電感值從11.39uH，下降至8.84uH
通過在測量過程中施加直流偏置電流，我們可以更準確評估磁性元件在實際工作條件下的性能、有助於確定最適合的磁芯材料，以減少磁飽和對元件性能的影響，並降低發熱和元件損壞的風險。

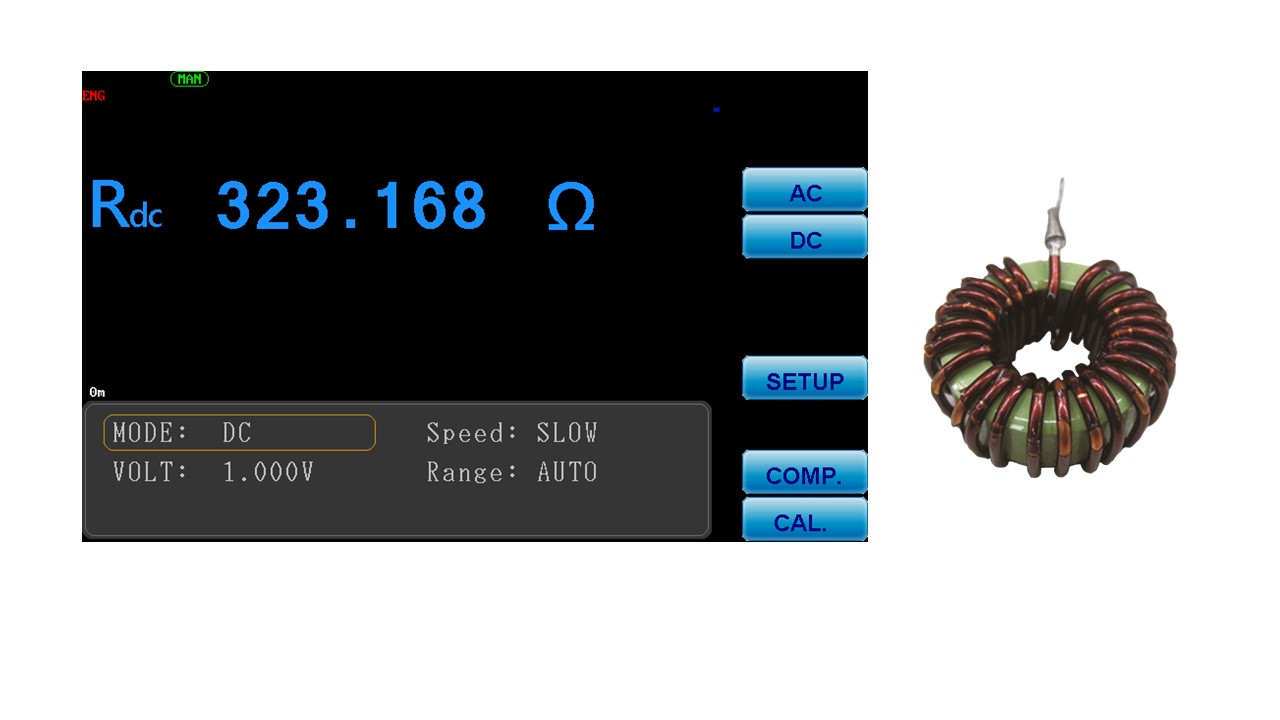

本系統支援DCR 直流電阻量測功能
直流偏置電流源測試系統，最大可輸出320A(選型6355+6243/6356+6243)
磁性元件如電感的重要參數其中之一為直流電阻(DCR)，這項參數反映了電感元件對於直流電流的阻礙程度，電感的直流電阻主要由電感元件的導體材料和線圈結構所決定。直流電阻的量測提供了對電感元件在直流電路中的能耗、能量損失、電路效能和功率損耗的評估，確認電感元件對直流電流變化的反應，有助於評估電路的穩定性。
標準配件
| 電源線 | |
| 網路線 | |
| DIP元件DC偏流測試治具(F6210) |  |
| 黑/紅電流連接片 | |
選購配件
| PC Link軟體 | |
| SMD元件DC偏流測試治具(F6220) |  |
| SMD元件DC偏流測試治具(F6240) |  |
| BNC+BNC連接線 | |
