LCRメータ6630シリーズ
1/3/5/10/20/30/50MHz

LCRメータ6630シリーズ|1/3/5/10/20/30/50MHz
製品の特長
カタログ お問い合わせ





  • 測定周波数範囲：10Hz-50MHz
  • 自動レベル制御（Automatic Level Control）
  • 出力インピーダンス（25Ω/100Ω）
  • オープン/ショート/高周波負荷補正機能
  • ケーブル長補正機能（0 / 0.5 / 1/2メートル）

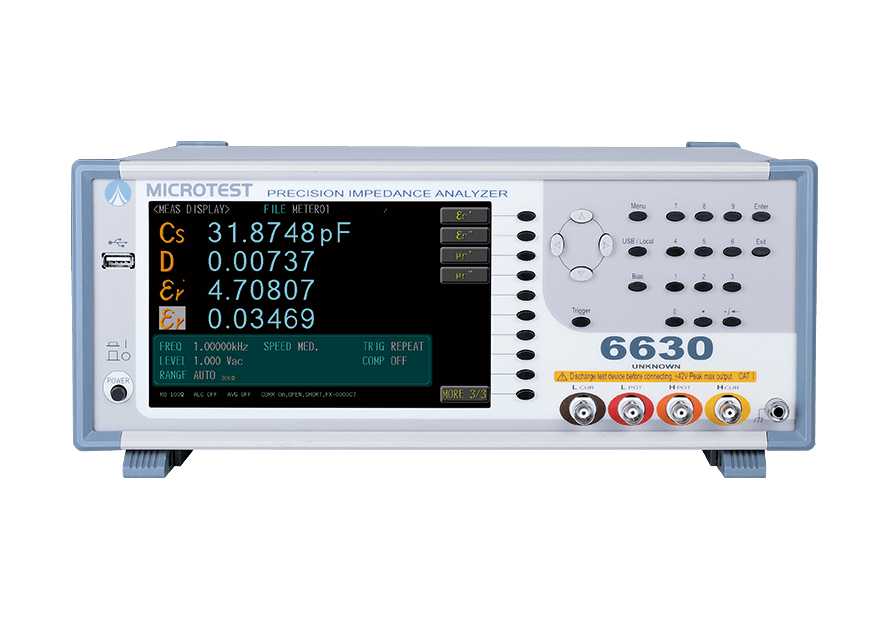

  • 磁性材料分析機能を内蔵-透磁率μr
  • 材料分析機能を内蔵-誘電率εr
  • 7インチのカラー画面（4セットのパラメーターを表示）
  • 基本インピーダンス測定精度±0.05％
  • USBで設定ファイルをアクセスできます
  • テストデータ、スクリーンショットテスト画面を保存可能

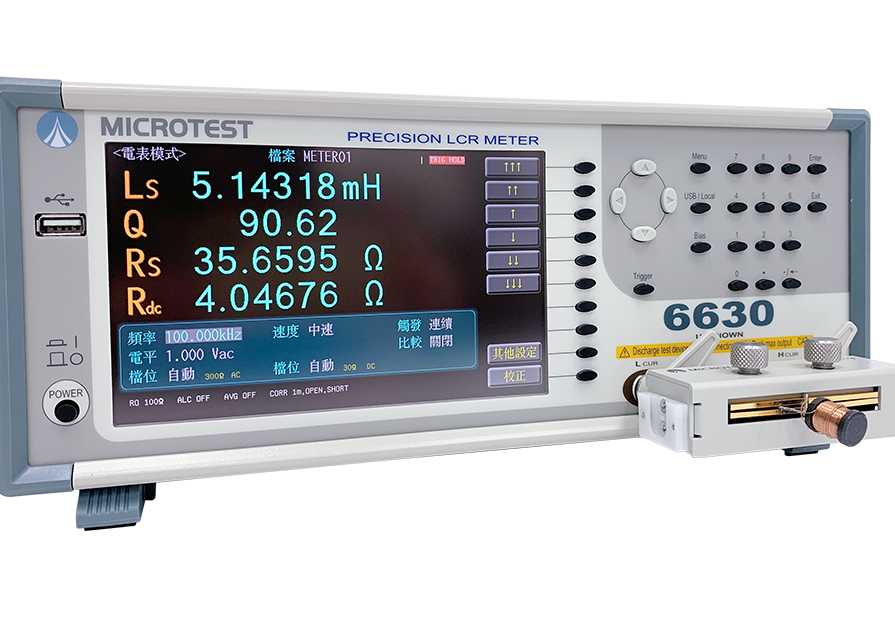

MICROTEST 6630 LCR試験機は、10Hz〜50MHzの広範囲な周波数で、部品や材料のインピーダンス特性を測定することができます。測定可能なパラメータには、|Z|（インピーダンス）、|Y|（導納）、θ（位相角）、X（リアクタンス）、R（直列および並列抵抗）、G（導電率）、B（電納）、L（インダクタンス）、D（損失係数）、Q（品質係数）、DCR（直流抵抗）、C（キャパシタンス）、ESR（等価直列抵抗）、ε（相対誘電率）、μr（相対透磁率）が含まれます。

最高で3mSの高速測定速度を誇り、インダクタンスの自動テストに最適な選択肢となります。また、LAN/USB Host/USB Device/RS-232の通信インターフェースに対応しており、オートメーション機器やHMI（PLC）との連携も可能です。

パラメータ

タイプ

6630 シリーズ
型名 6630-1 6630-3 6630-5 6630-10 6630-20 6630-30 6630-50
測定周波数

10Hz-

1MHz

10Hz-

3MHz

10Hz-

5MHz

10Hz-

10MHz

10Hz-

20MHz

10Hz-

30MHz

10Hz-

50MHz

仕様

型名 6630
測定周波数 10Hz-50MHz
周波数設定 連続性
周波数分解能 ±0.01%
周波数出力確度 100mHz, 6-bit 周波数入力
基本確度 typical ±0.05%
ACドライブレベル 試験信号電圧レベル

                 10mV - 2Vrms(100Ω)

                 10mV - 1Vrms(25Ω)
最小電圧分解能 1mV
確度

         ALC ON：6％ * Voltage ±2mV

         ALC OFF：10％ * Voltage ±2mV
試験信号電流レベル 200µA - 20mArms
最小電流分解能 10µA
確度

         ALC ON：6％ * Current ± 20µA

         ALC OFF：10％ * Current ± 20µA
DCドライブレベル 1V (fixed)
出力インピーダンス 25Ω/100Ω (切り替え可能)
測定モード メーターモード, リストモード
測定パラメータ

|Z|、|Y|、θ、X、R、G、B、L、D、Q、DCR、C、ε and μr
測定スピード (最速) < 3mS

測定パラメータ

パラメータ レンジ
|Z| 0.000 mΩ to 9999.99 MΩ
R, X ± 0.000 mΩ to 9999.99 MΩ
|Y| 0.00000 μS to 999.999 kS
G, B ± 0.00000 μS to 999.999 kS
θRAD ± 0.00000 to 3.14159
θDEG ± 0.000° to 180.000°
Cs, Cp ± 0.00000 pF to 9999.99 F
Ls, Lp ± 0.00 nH to 9999.99 kH
D 0.00000 to 9999.99
Q 0.00 to 9999.99
Δ ± 0.00% to 9999.99%
Rdc(直流抵抗) 0.00 mΩ to 99.9999 MΩ
εr' εr'' 0 to 100000
μr' μr'' 0 to 100000

システム

  測定回路 直列/並列
  補正 開放回路/短絡回路/負荷補正
ケーブル補正 0 / 0.5 / 1 /2 (m)
  BIN ABS、ΔABS、Δ%、OFF
  コンパレーター 9
  リストモード 50グループのマルチステップ設定（各グループは最大15ステップまで設定可能）
内蔵ストレージ 100セットのLCR設定ドキュメント、50グループのリストモード設定
USBホストストレージ LCR setting documents, list mode setting document, BMP graphics, Sweep screen and test result data
  トリガモード Auto, manual, RS-232, Handler
  電源 電圧：90-264Vac
周波数：47-63Hz
  電力消費 30VA
  環境条件 Temperature：10℃-40℃
Humidity：20-90%RH
  寸法 336x147x340 mm (W*H*D)
  質量 3 Kg

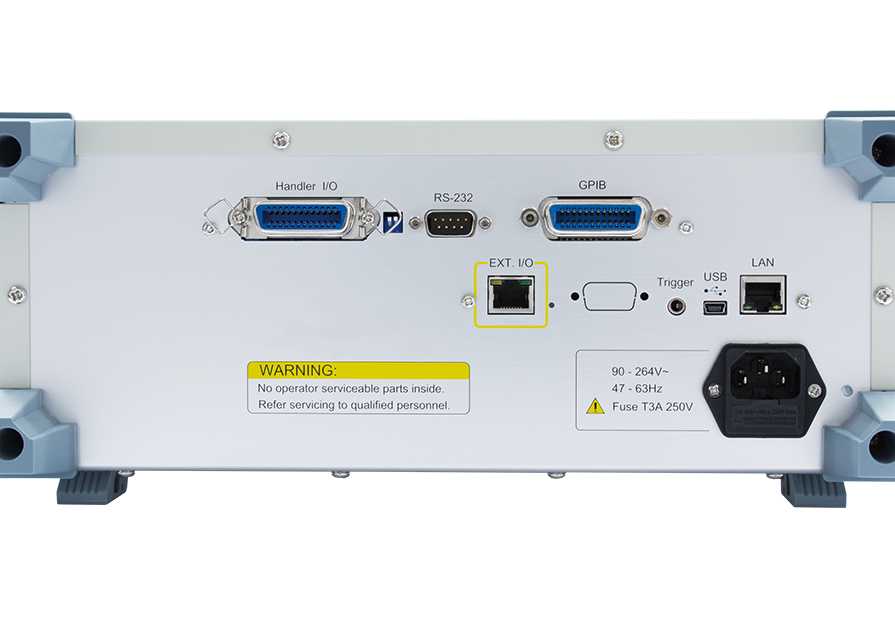

  インターフェース RS-232、Handler、LAN、USB Host、USB Device
表示 カラー, 7" TFT (800*480)



通信インターフェースの標準化の動向に対応するため、025年7月1日より、6630および6360シリーズでは、標準装備のGPIBインターフェースを廃止いたします。

ユーザーの皆様には、LAN、USB、RS-232など、標準装備されている他のインターフェースによる制御方法のご検討を、事前にお願いいたします。

本変更により、一部のお客様にはご不便をおかけする場合がございますが、何卒ご理解とご協力を賜りますようお願い申し上げます。
