MICROTEST | ワイヤレス充電用フレキボードテスター 9332-MICROTEST

パラメータ

SPEC

Model	9332
Test Frequency	10Hz-200kHz
Test Channel	64
Measurement Parameters	\|Z\| (Impedance) θ (Phase angle) R (Series resistance/parallel resistance) L (Inductance value) D (Loss factor) Q (Quality factor) DCR (DC Resistance) C (Capacitance value)
Measurement Parameters & Range	Parameters	Range	Basic Accuracy (AC 1kHz)	Speed
	L	0.1nH ~ 9999.99H	0.1%	25ms
	Q	0.00001 ~ 99999	0.0005	25ms
	C	0.00001pF ~ 999.99mF	0.1%	25ms
	Z,R	0.00001Ω ~ 99.9999MΩ	0.1%	25ms
	DCR	0.01mΩ ~ 99.999MΩ	0.1%	25ms
Frequency Resolution	5 Digits
Frequency Output Accuracy	±0.01%
Output Impedance	100Ω
AC Drive Level	10mV-2Vrms

SYSTEM

Measurement Circuit	Series/Parallel
Operation mode	Absolute value/Percentage
Correction	Open Circuit/Short Circuit
Built-in Storage	128 sets
USB Host Storage	Testing screen and data
Trigger Test	Auto, Manual, RS-232, GPIB, Handler
Power Supply	Voltage	98Vac-132Vac or 195Vac-264Vac
	Frequency	47Hz-63Hz
Power consumption	200VA
Environment	Temperature	10℃ ~ 40℃
	Humidity	20% ~ 90%RH
Dimension	344x145x343 mm
Weight	8.4 Kg

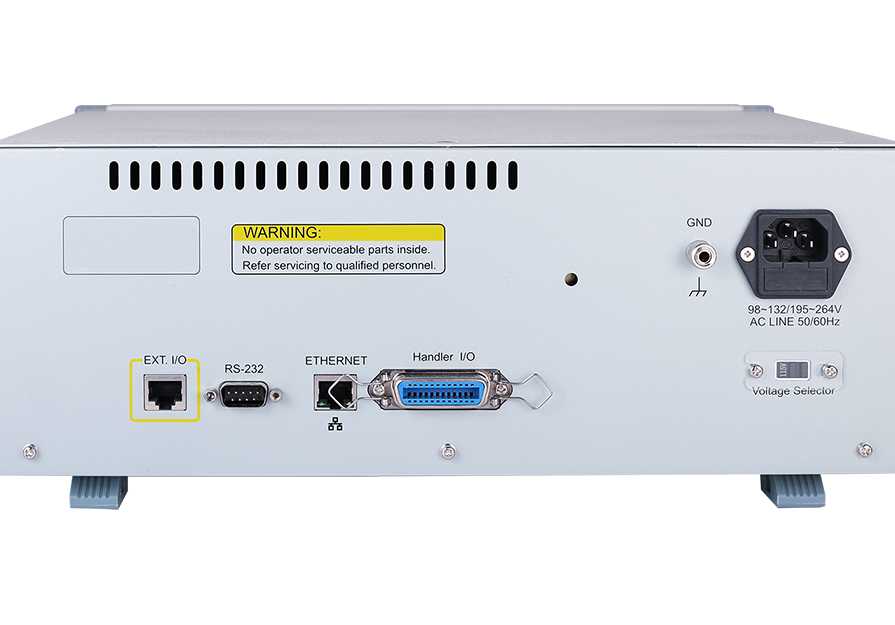

Interface	RS-232, Handler, LAN, USB Host
Display	Color Screen, 7" TFT (800*480)

アプリケーション

9332ルチチャンネルコイルインピーダンステスターはFPC/PCB生産の全数検査を満足できます。

9332は64チャンネルのLCRメータに相当することです。測定レンジは10Hz-200kHzで、出力インピーダンスは100Ωです。　お客様からお預かりしたコイルに合わせ、FPC基板上で32セットのコイルをテストできます。空気圧テストフィクスチャーにより、テスターの使用感の違いによる測定の誤差が生じないようにすします。

同時、オープン/ショート回路補正、補償機能にも対応できます。治具の接合部の長さに起因する測定誤差を避けて、基板試験の結果をスタンドアロン画面に表示することが可能です。

ウェアラブル電子機器の外観サイズの全体的な傾向は小型化に向かっており、FPC / PCB回路はもはや単なる開/短絡やその他の好ましくない問題ではありません。

例えば携帯電話やウェアラブル電子ブレスレッド/電子ウォッチが充電機能をサポートする場合ではその多くは磁気誘導/磁気共鳴技術を使用して磁気-電気/電気-磁気ワイヤレス充電を行います。磁界を発生させる2組のコイルによる電力伝送で、通常は携帯電話／携帯電子機器の受信側 Rx誘導コイルで外形寸法を小型化するニーズに対応できます。FPCはインダクティブコイルに使用されます。このタイプのLayoutは、一般的な回路基板回路とは大きく異なり、インダクティブコイルはコイルのループの集合としてLayoutされ、インダクタの電気特性を形成しています。したがって、生産ラインの最終的な電気検査は、ライン内の内部短絡やその他の欠陥がないことを確認する必要があり、使用するテストマシンのテスト機能は、テストマシン（専用）の専用タイプのオープン/短絡を検出する一般的な回路基板と非常に異なっている隣接する2つのレイアウトライン間のオープン/ショートの欠陥があるかどうかを検出することである。インダクティブFPC/PCBを使用してLayoutループのインダクタンスを検出する場合、規格外のショートやインダクタンスを検出することはできません。

ワイヤレス充電技術を知る。-磁気誘導/磁気共鳴
