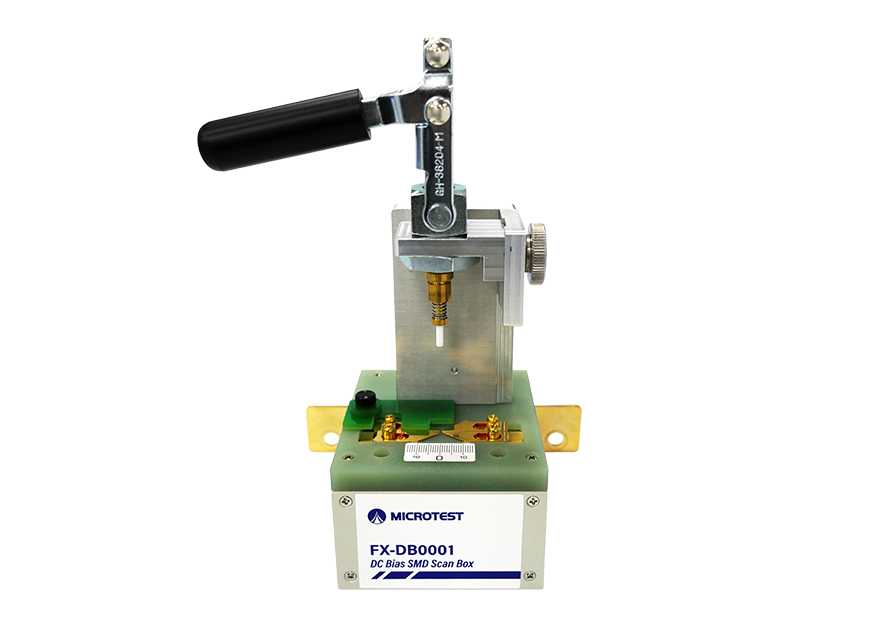

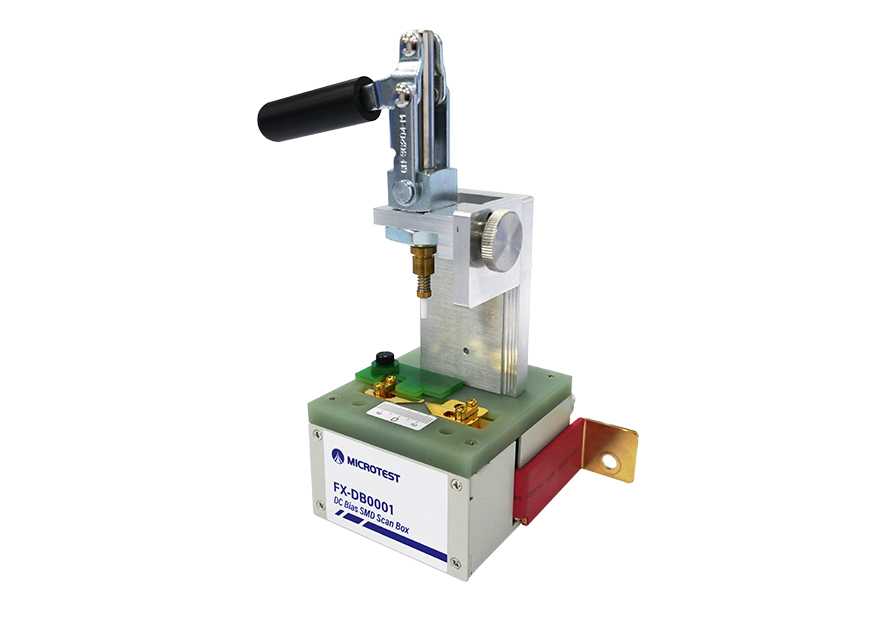

FX-DB0001直流重畳電流SMD測定治具

FX-DB0001直流重畳電流SMD測定治具
Features
Datasheet Inquiry





  • 対応モデル：6225/6243/6223/6240/6220/6210
  • 部品タイプ：SMD（表面実装部品）

Specifications

FX-DB0001
 周波数  100Hz~10MHz
 最大電流

 120A

 Before Outputting Current
 ▲ Please assess the cross-sectional area of the DUT when setting the current
端子コネクタ  4-Terminal Pair, BNC
 DUT 接続  4-Terminal
 DUT サイズ  2.5 x 2.0mm ~ 7.4 x 5.1mm
 寸法 (約)  178x221x135mm (W/H/D)
 質量 (約)  1.32kg
動作温度範囲  10℃ ~ 40℃
対応モデル  6632+Series / 6632S+Series /6350+Series
