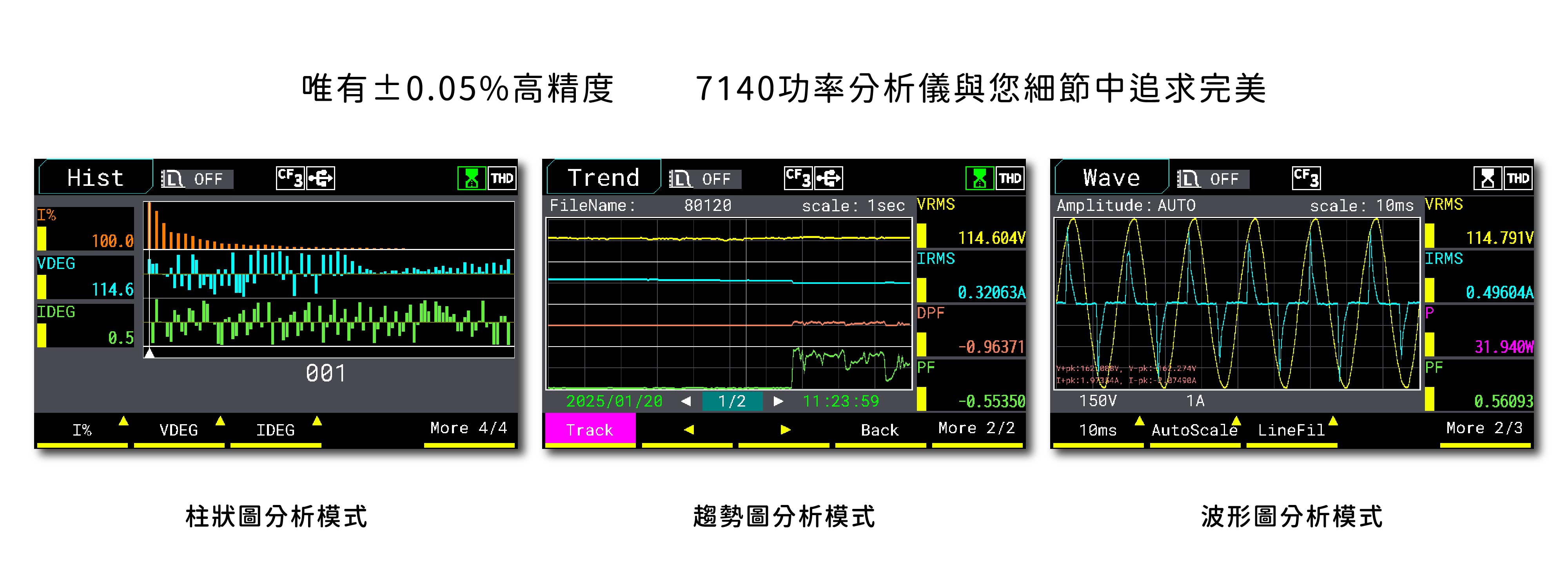

MICROTEST 7140 功率分析儀，專為單相交直流電源功率量測與分析，測試頻寬可達DC, 0.2Hz~100kHz，高速500kSPS 取樣率，基本功率量測精度高達±0.05%，緊湊型機身搭載4.3”TFT LCD 顯示屏，提供數字與圖形顯示，精準量測功率相關的重要參數。 額定直接輸入電壓800V、輸入電流30A ，具備100 階諧波分析能力，可在分析諧波的同時執行積分量測，大幅提升測試效率。 在待機功耗量測能力方面，支援最小5mA 電流檔位及10μW 的功率解析度，支援波形圖、柱狀圖與趨勢圖，在Meter 模式下一次可顯示4/8/16 組參數，同時可對4 或8 組參數進行監控最大值與最小值，此外，可透過比較模式下進行上/ 下限數值的PASS/FAIL 判斷。
選型
| 型號 | 7140功率分析儀 | 7130 功率計 |
| 頻率範圍 | D C , 0 . 2H z~10 0 k H z | D C , 0 . 2H z~10 0 k H z |
| 基本量測精度 | ±0 . 0 5 % | ±0 . 0 5 % |
| 取樣率 | 5 0 0 k SP S | 5 0 0 k SP S |
| 數值顯示 | ● | ● |
| 諧波分析 | 100階 | 50階 |
| 電壓電流波形圖 | ● | ● |
| 功率趨勢圖 | ● | — |
| 諧波柱狀圖 | ● | — |
量測參數
| 電壓(VRMS/ VDC/ V+PK/ V-PK) | 視在功率（S） |
| 電流(IRMS/ IDC/ I+PK/ I-PK) | 虛功功率( Q ) |
| 頻率(VHZ/ IHZ) | 相位角(DEG) |
| 功率（P） | 總諧波失真比(THDV/ THDI/ THDW) |
| 峰值因數(CFV/ CFI) | 最大電流比(MCR) |
| 功率因數（PF） | 位移功率因數(DPF) |
輸入
| 輸入 | |||
| 測量量程 |
電壓 |
峰值因數 3: 15V/ 30V/ 60V/ 150V/ 300V/ 600V | |
| 峰值因數 6: 7.5V/ 15V/ 30V/ 75V/ 150V/ 300V | |||
| 電流：直接輸入 | 峰值因數 3: 5mA/10mA/20mA/50mA/100mA/200mA/0.5A/1A/2A/5A/10A/20A(Max30A) 峰值因數 6: 2.5mA/5mA/10mA/25mA/50mA/100mA/0.25A/0.5A/1A/2.5A/5A/10A |
||
| 電流:外部電流傳感器輸入 | 峰值因數 3: 500mV/ 1V/ 2V/ 5V/ 10V | ||
| 輸入阻抗 | 電壓 | 輸入電阻:約 1.66MΩ 輸入電容:約 13pF (與電阻並聯方式) |
|
| 電流:直接輸入 | 峰值因數 3: 5mA/10mA/20mA/50mA/100mA/200mA 峰值因數 6: 2.5mA/5mA/10mA/25mA/50mA/100mA |
輸入電阻: 約500mΩ+10mΩ(wire), 輸入電感: 約0.1μH( 與電阻串聯方式) |
|
| 峰值因數 3: 0.5A/1A/2A/5A/10A/20A 峰值因數 6: 0.25A/0.5A/1A/2.5A/5A/10A |
輸入電阻: 約5mΩ + 3mΩ(wire) 輸入電感: 約0.1μH( 與電阻串聯方式) |
||
| 電流:外部電流傳感器輸入 | 峰值因數 3: 0.5V/1V/2V/5V/10V | 輸入電阻: 約10kΩ | |
| 連續最大允許輸入值 | BNC電壓 | 最高AC 10V | |
| 電壓 | 峰值1131V | ||
| 電流 | 峰值因數 3: 5mA/10mA/20mA/50mA/100mA/200mA 峰值因數 6: 2.5mA/5mA/10mA/25mA/50mA/100mA |
最大 0.9A 電流 | |
| 峰值因數 3: 0.5A/1A/2A/5A/10A/20A 峰值因數 6: 0.25A/0.5A/1A/2.5A/5A/10A |
最大電流 30A | ||
| 線路濾波器 | 選擇OFF或ON(截止頻率為500Hz/5kHz/100kHz), THD ON 時(截止頻率為500Hz/5kHz) | ||
| 頻率濾波器 | 選擇OFF或ON(截止頻率為500Hz) | ||
| A/D轉換器 | 同時轉換電壓和電流 解析度: 16bits 最大取樣率: 500kSPS |
||
電壓/電流/功率精度
| 電壓/電流/功率精度 | |||
|
電壓和電流精度 |
精度 | DC | DC Accuracy ±0.05% reading ± 0.05% of range |
| 0.2Hz f < 45Hz | ±(0.1% of reading + 0.1% of range) | ||
| 45Hz f 66Hz | ±(0.05% of reading + 0.05% of range) | ||
| 66Hz < f 1kHz | (0.1% of reading + 0.1 % of range) | ||
| 1kHz < f 10kHz | ±([{0.07×(f)}% of reading] + 0.3% of range ) | ||
| 10kHz < f 100kHz | ±(0.4 % of reading + 0.4 % of range)±[{0.04×(f–10)}% of reading] | ||
| 頻率範圍 | 數據更新週期 | 測量頻寬 | |
| 0.05s | 40Hz ~ 100kHz | ||
| 0.1s | 20Hz ~ 100kHz | ||
| 0.2s | 10Hz ~ 100kHz | ||
| 0.25s | 8Hz ~ 100kHz | ||
| 0.5s | 5Hz ~ 100kHz | ||
| 1s | 2Hz ~ 100kHz | ||
| 2s | 1.5Hz ~ 100kHz | ||
| 5s | 0.5Hz ~ 100kHz | ||
| 10s~60mins | 0.2Hz ~ 100kHz | ||
|
功率精度 有功功率精度 |
條件 | 與電壓和電流條件相同，功率因數為1 | |
| 精度 | DC | ±(0.05% reading ± 0.05% of range) | |
| 0.1Hz f< 45Hz | ±(0.2% of reading + 0.2% of range) | ||
| 45Hz f 66Hz | ±(0.05% of reading + 0.05% of range) | ||
| 66Hz <f 1kHz | ±(0.1% of reading + 0.1 % of range) | ||
| 1kHz <f 10kHz | ±(0.1% of reading + 0.2% of range)± [{0.06×(f)}% of reading] | ||
| 10kHz < f 100kHz | ±(0.4 % of reading + 0.4 % of range)±[{0.07×(f–10)}% of reading] | ||
積分
| 積分模式 | |
| 模式 | 手動積分模式 |
| 計時器 | 通過設置計時器自動停止積分。 可選範圍: 0小時00分00秒 ~ 9999小時59分59秒(對於0小時00分00秒，自動設置為手動積分模式) |
| 計時溢出 | WP: 999999MWh/-99999MWh, q: 999999MAh/-99999MAh |
| 精度 | ±(功率精度(或電流精度) + 讀數的0.05%)(固定量程) * 在自動量程情況下: 量程變化時不執行測量。量程變換後的首個測量值和不測量期間均計算。 |
| 量程設置 | 積分可選自動量程或固定量程。量程切換詳見“電壓、電流和有功功率測量”部分的內容。 |
| 積分的有效頻率範圍 | 實功功率: DC to 100 kHz 電流: DC to 100 kHz |
| 計數器精度 | ±0.02% |
諧波
| 諧波量測 | ||
| 測量項目 | 1~100階 {電壓, 電流, 瓦特, 與電壓比率, 電流比率, 瓦特比率, 電壓角度, 電流角度}, 以及沒有開THD時的所有測項 | |
| 方法 | PLL同步法, 搭配離散傅立葉轉換進行諧波分析 | |
| 頻率範圍 | PLL源的基波頻率在20Hz ~ 480Hz範圍內 | |
| PLL源 | 選擇各輸入單元電壓或電流 | |
| DFT數據長度 | 4096 | |
| 精度 | 20Hz f < 45Hz | ±(0.2% of reading + 0.2% of range) |
| 45Hz f 66Hz | ±(0.05% of reading + 0.05% of range) | |
| 66Hz < f 1kHz | ±(0.1% of reading + 0.1 % of range) | |
| 1kHz < f 10kHz | ±(0.1% of reading + 0.2% of range)± [{0.06×(f)}% of reading] | |
| 10kHz < f 48kHz | ±(0.4 % of reading + 0.4 % of range)±[{0.07×(f–10)}% of reading] | |
外部電流傳感器
測量量程：峰值因數 3: 0.5V/ 1V/ 2V/ 5V/ 10V
MICROTEST 7140 提供800V 和30A 的最大輸入，對於超過30A 大電流量測需求，可選購電壓輸入型的電流鉗或電流傳感器進行測試。
| 大電流測試方案 | |
| 鉗式互感器 | 電流傳感器 |
|
|
|
| AC 100A/ 1V | AC 500A/ 4V |
| 頻寬 5kHz | 頻寬50kHz |
一般規格
| 輸入電源 | 100VAC~240VAC, 50~60 Hz |
| 消耗功率 | 30VA MAX |
| 螢幕顯示 | 4.3"吋TFT，彩色顯示(800*480) |

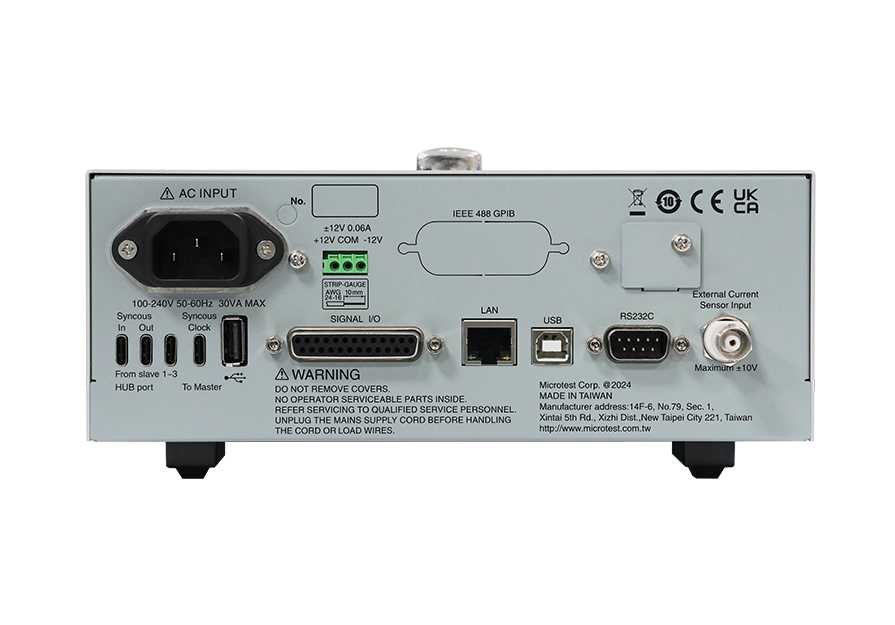

| 輸入/輸出介面 | USB、RS-232、ETHERNET 10/100M |
| 存儲記憶體 | USB disk、Embed flash |
| 操作環境 | 溫度: 13°C to 40°C 濕度: 80%RH 以下 |
| 重量 | 2.9kg |
| 外觀尺寸 | 214x115x300mm |

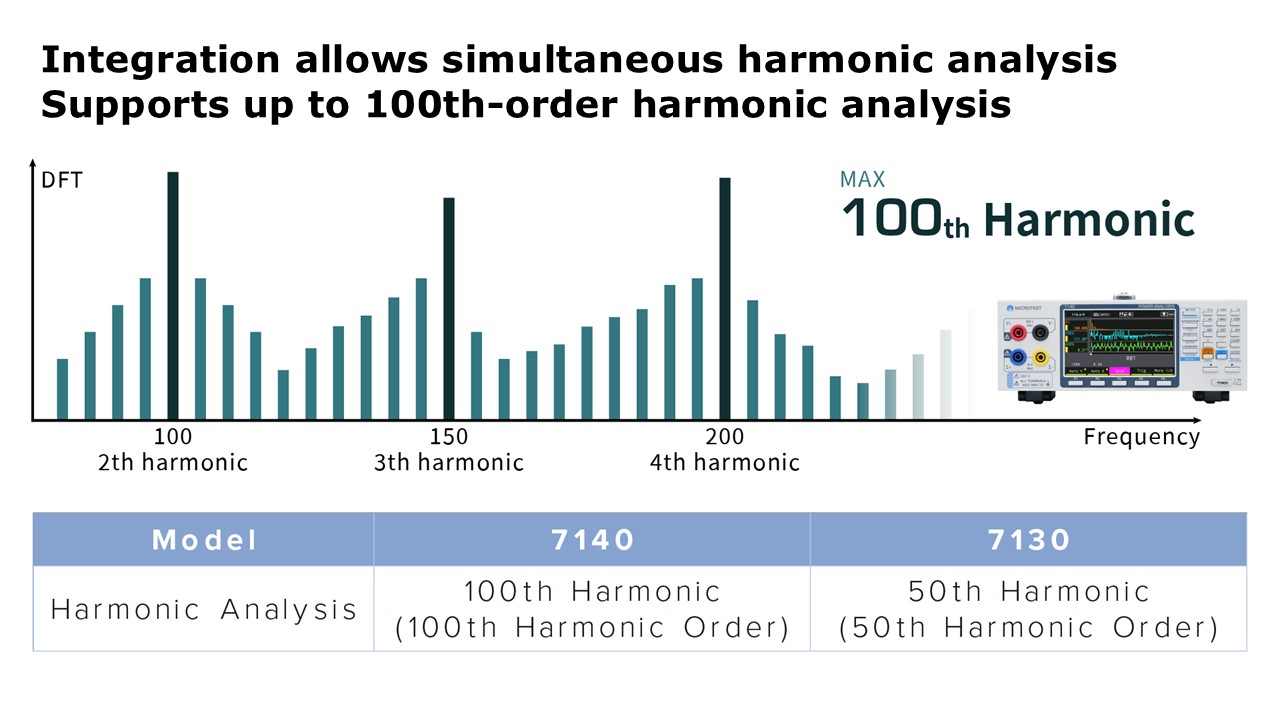

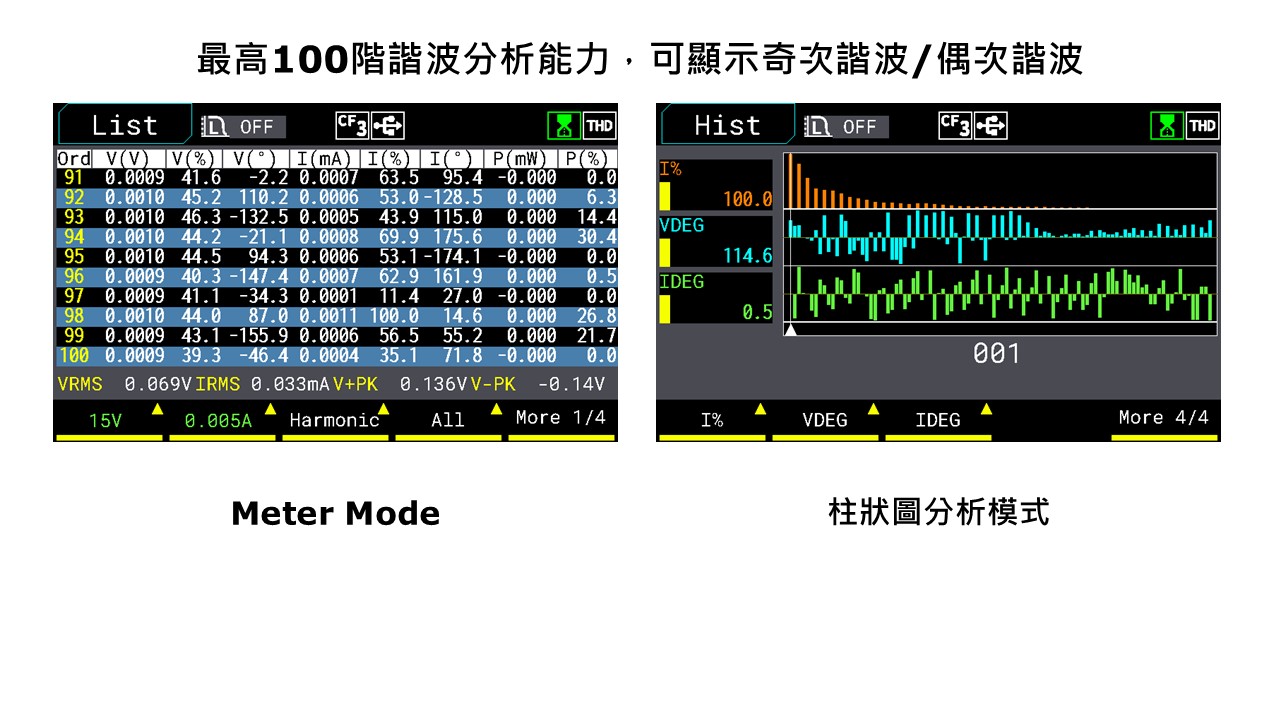

最高100 階諧波分析能力，可顯示奇次諧波/ 偶次諧波
MICROTEST 7140 功率分析儀符合IEC61000-4-7 法規對於諧波的量測要求，支援諧波分析能力高達100 階，量測結果可選擇數值或柱狀圖顯示，精準分析各階諧波的重要參數( 電壓、電流、功率、電壓失真百分比、功率失真百分比、電壓相角、電流相角)。
在諧波分析模式下，工程師可選擇顯示「奇次諧波」或「偶次諧波」，針對奇次諧波的觀察，可快速聚焦於非線性負載或電壓畸變等問題，精準定位影響電力品質的主要原因；偶次諧波的篩選，則能有效診斷負載不對稱或設備老化等潛在風險，透過簡化數據解析，協助工程師更快速掌握問題核心。
｜可篩選只顯示奇次諧波
額定頻率為基波頻率偶數倍的諧波，識別潛在的不對稱性或特定設備問題
｜可篩選只顯示偶次諧波
額定頻率為基波頻率奇數倍的諧波，評估非線性負載對系統的影響
儀器採用獨立的量測模組，工程師可同步進行諧波分析與積分，達到實時監控與分析

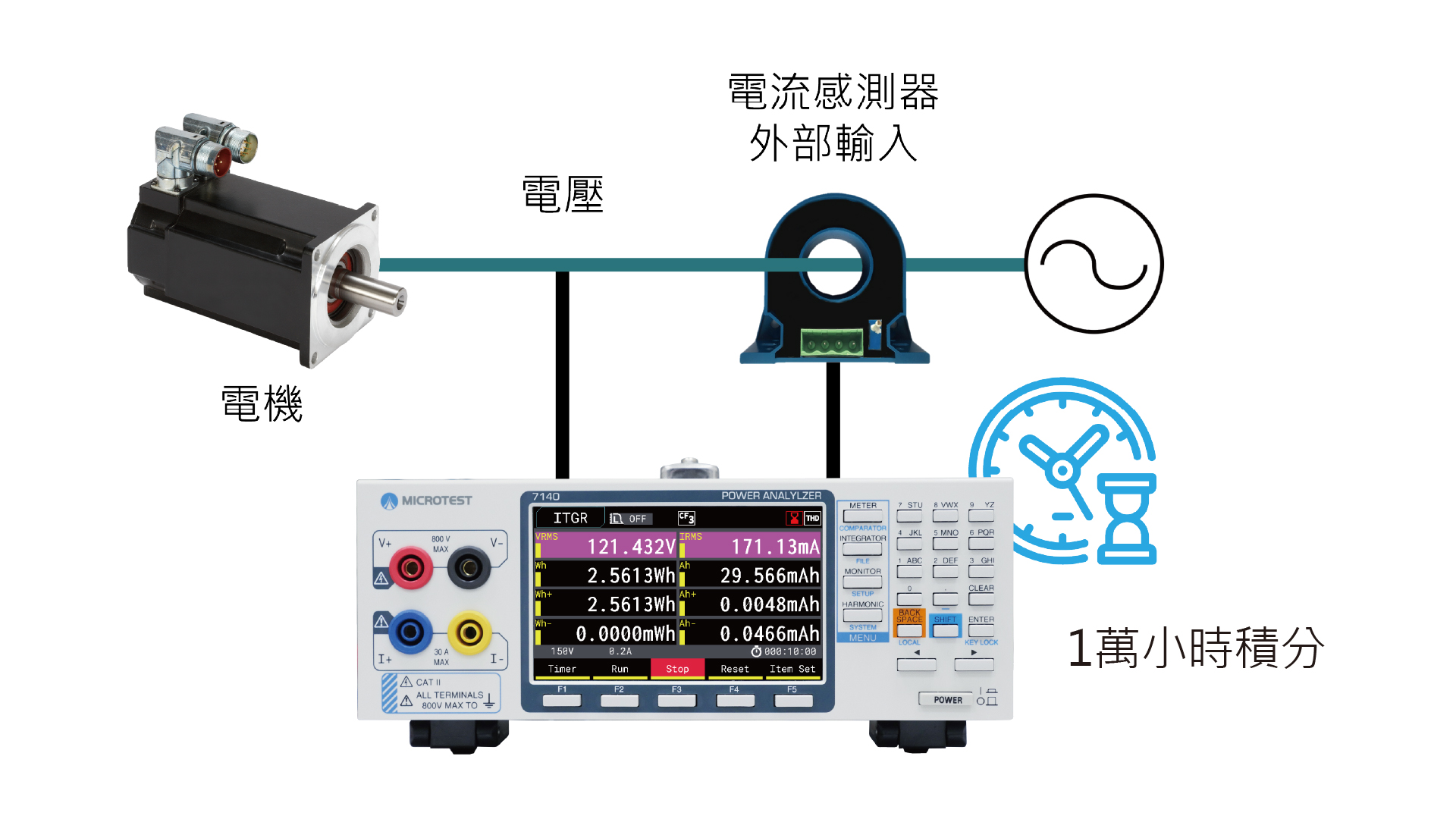

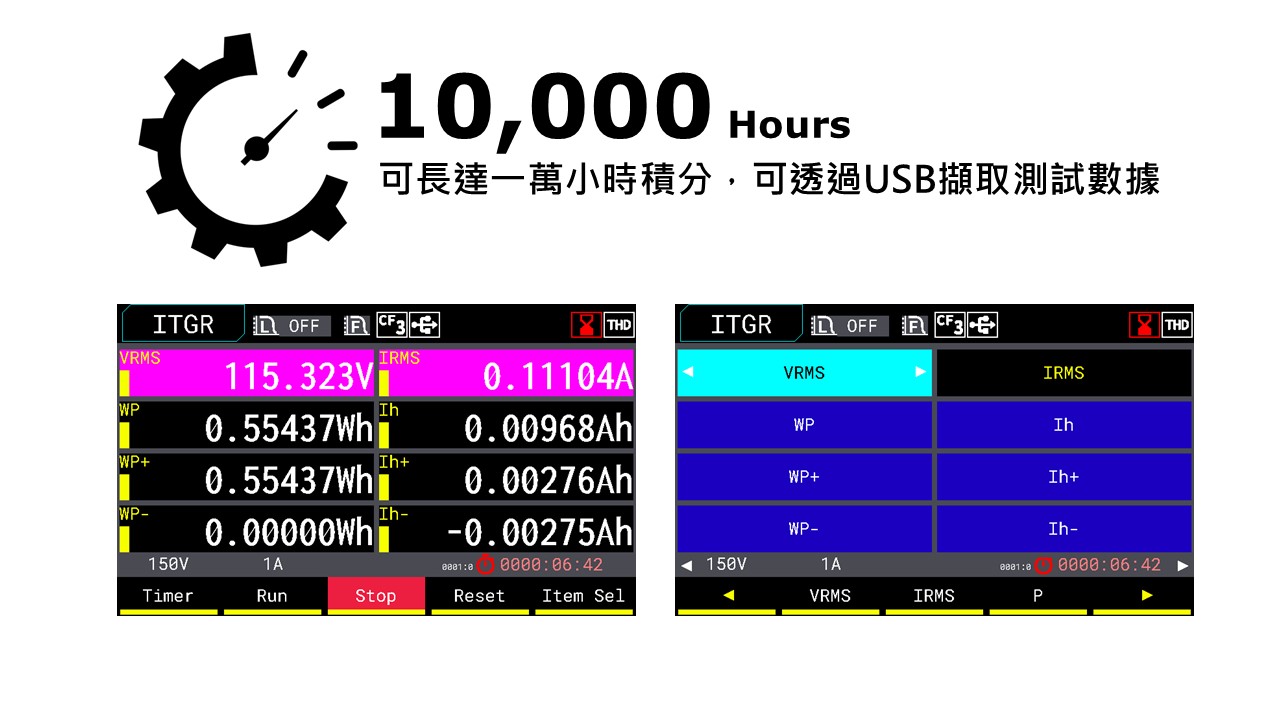

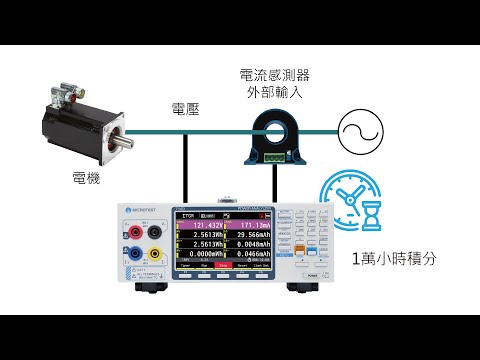

MICROTEST 7140 在功率積分模式下，精確量測電流積分(Ah) 與電能(Wh) 長達一萬小時的時間範圍，長期監測設備的電能消耗與電流需求，適合用於馬達/ 旋轉機械的耐久性測試，並可透過標配USB Host 通訊存儲量測數據。
儀器採用獨立的量測模組，可在任何畫面背景下同時進行諧波分析與積分，實時檢視評估系統中的諧波影響。

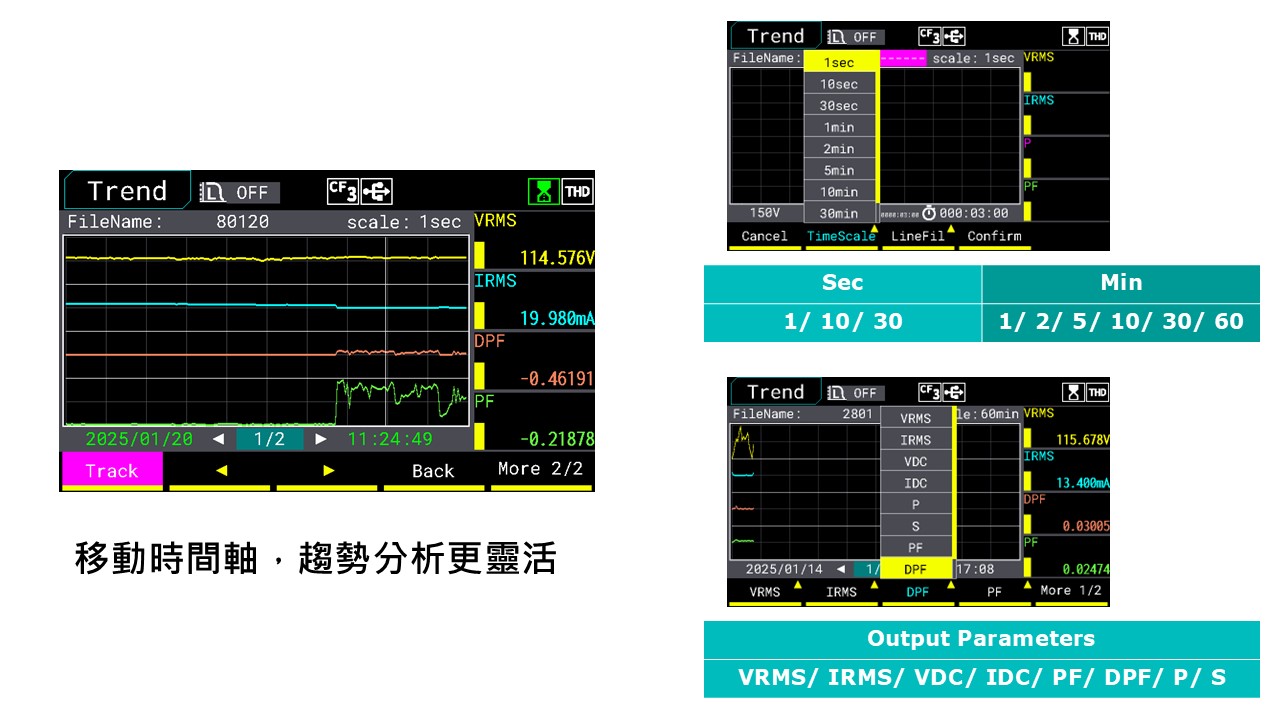

移動時間軸讓趨勢分析更靈活，快速聚焦特定的瞬間或區段
MICROTEST 7140 功率分析儀支援趨勢圖分析，透過時間軸更直觀的檢視電源參數隨時間的變化趨勢，讓工程師更快速精準定位到某個特定瞬間的數據變化。

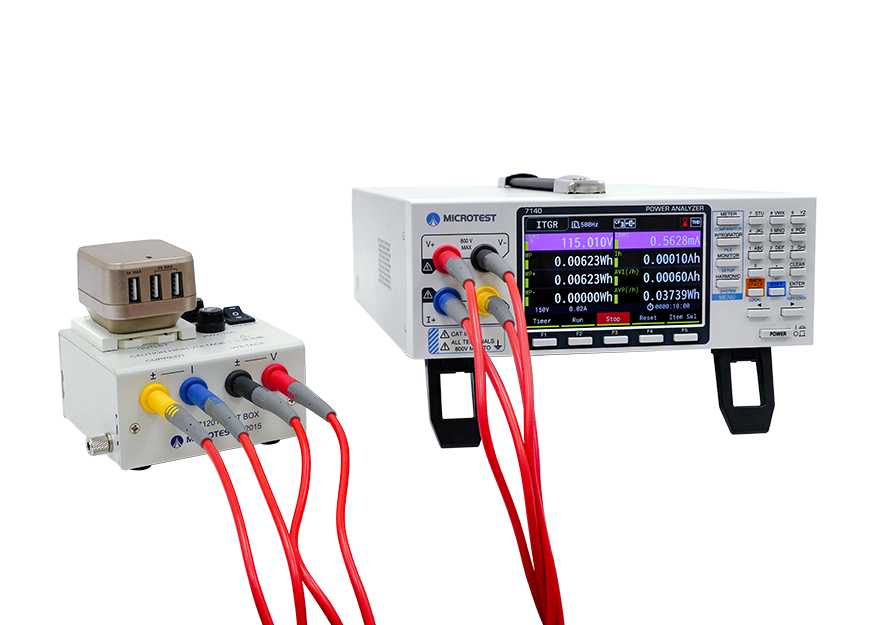

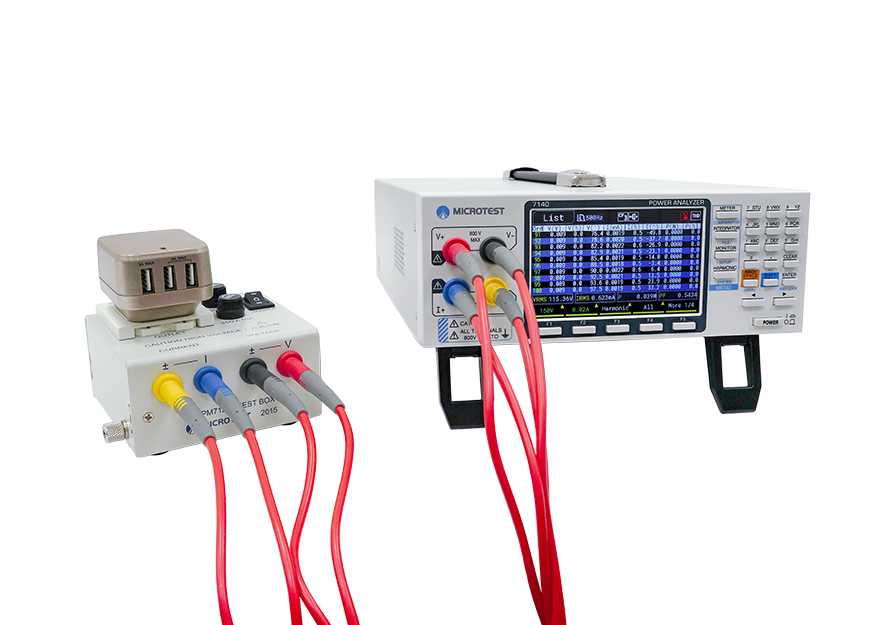

電壓/ 電流量測輸入端子採用前出設計，方便快速與治具盒F71201 連接，F71201 的連接線直接接到7140 功率分析儀，待測產品( 如AC 插頭) 可
直接插在治具盒上，即插即用省去接線的麻煩。
可自行切換大/ 小電流量測模式，省去人工接線程序
由於大多功率量測儀器無法自行調整接線去抵銷儀器本身電流計/ 電壓計內阻造成的功耗，需要工程師以正確的接線(U-I/I-U 接線法)，才能精準量測產品的待機功耗，MICROTEST 7140 支援大/ 小電流手動切換量測模式( 需搭載F71201 測試治具，且電流在15A 以下)。
｜大電流模式
量測大電流產品時，可透過F71201 切換為大電流模式，電壓量測點直接連接至待測物端，以避免線材迴路的壓降影響大電流測試時的瓦數測量，造成量測值偏低。
｜小電流模式
量測低待機功耗產品時，可切換為小電流模式，將自動扣除7130 電壓輸入內阻1.66MΩ 消耗的功率，確保測量的功率接近於0W，特別適用於待機功率的評估。

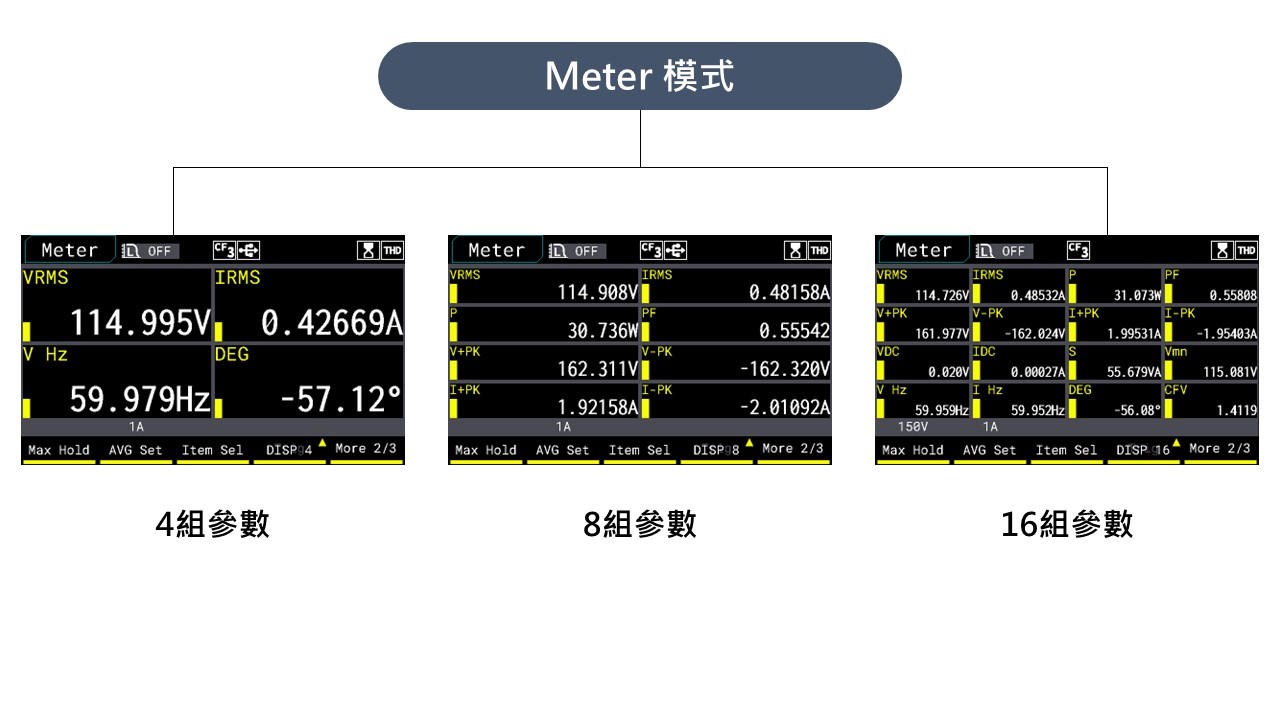

數值模式下，一次可顯示4/8/16 組參數
MICROTEST 7140 採用4.3”TFT LCD 顯示屏，5 位數測量顯示，透過數值模式一次可顯示4/8/16 組參數，電壓/ 電流/ 功率具備超高精度量測能力( 達±0.05% 讀值±0.05% 量程 )。

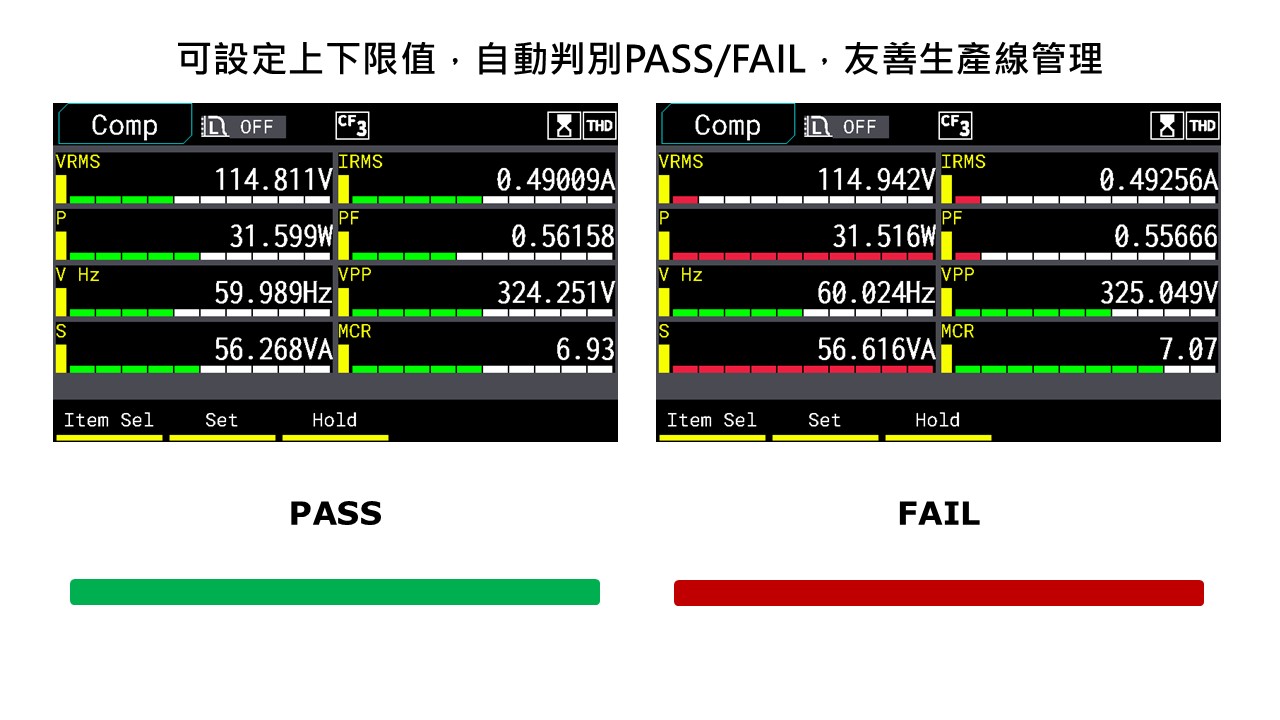

自動判斷PASS/FAIL
MICROTEST 7140 支援比較模式，可設定上/ 下限值，適合用於生產線測試，對電壓/ 電流/ 功率等多組參數設定上限值與下限值進行PASS/FAIL 判定。

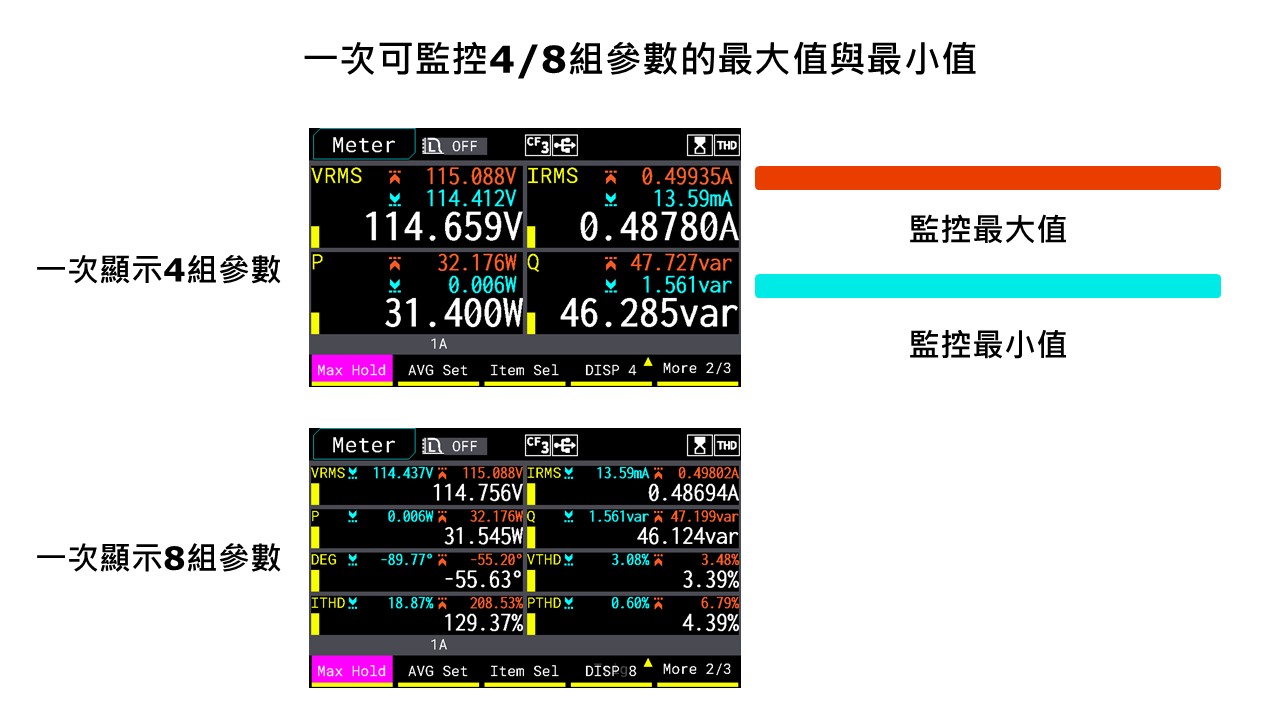

一次可監控4/8 組參數的最大值與最小值
MICROTEST 7140 具備同時監測4 組或8 組參數的能力，儀器會顯示其參數的最大值與最小值，協助工程師更有效率掌握電力相關指標參數波動與變化，此外，支援圖形顯示、以簡易示波功能觀測電壓、電流波形，可透過USB Host 存儲介面，直接截圖波形與紀錄數值，無需外掛示波器。

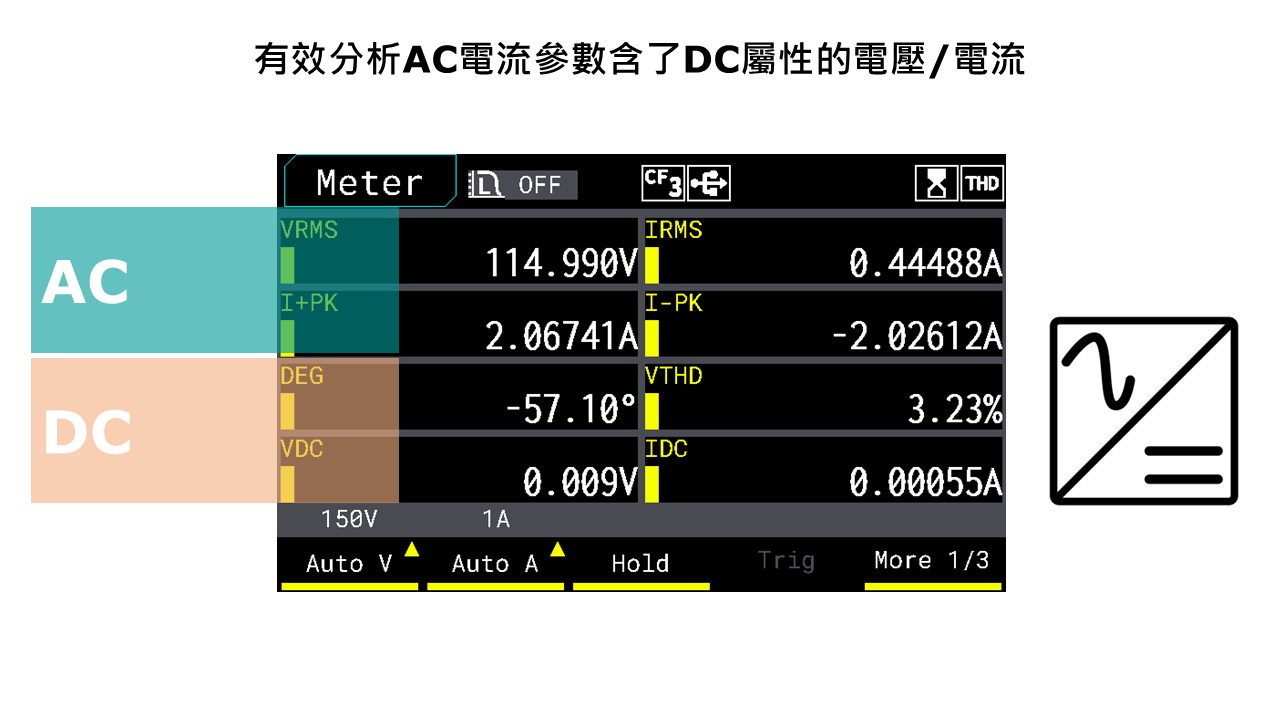

有效分析AC 電源參數中含了DC 屬性的電壓/ 電流
由於電網波動使AC 電源中的波形可能不完全是理想的正弦波，在量測AC 參數時，MICROTEST 7140 可同步顯示AC 參數中含了DC 屬性的電壓/ 電流數據，更全面性的監看電力品質，協助工程師進行電源設計的優化與分析。

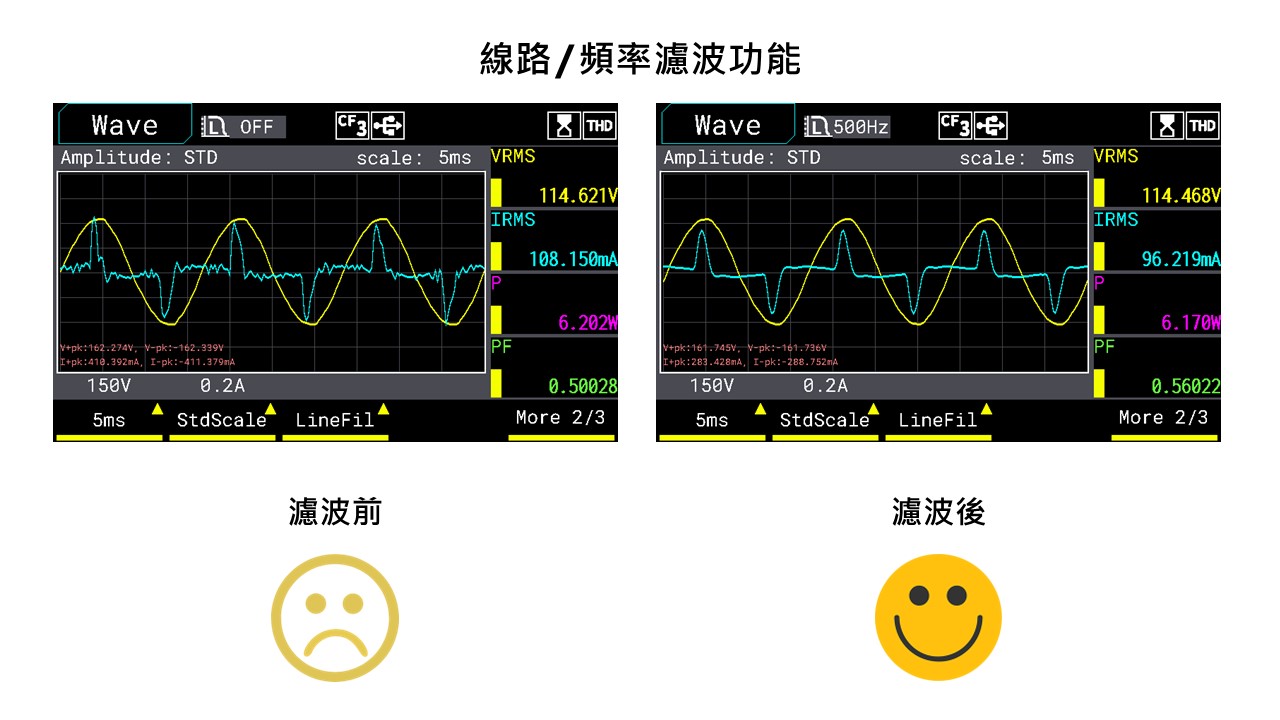

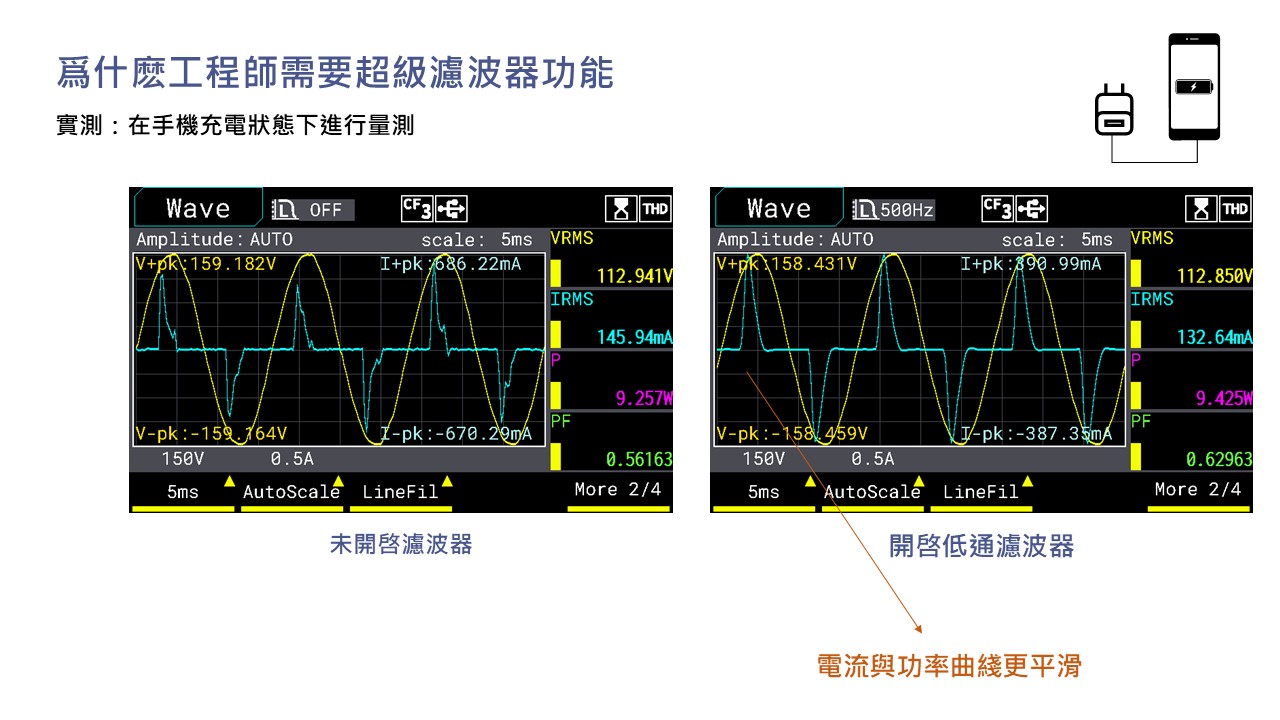

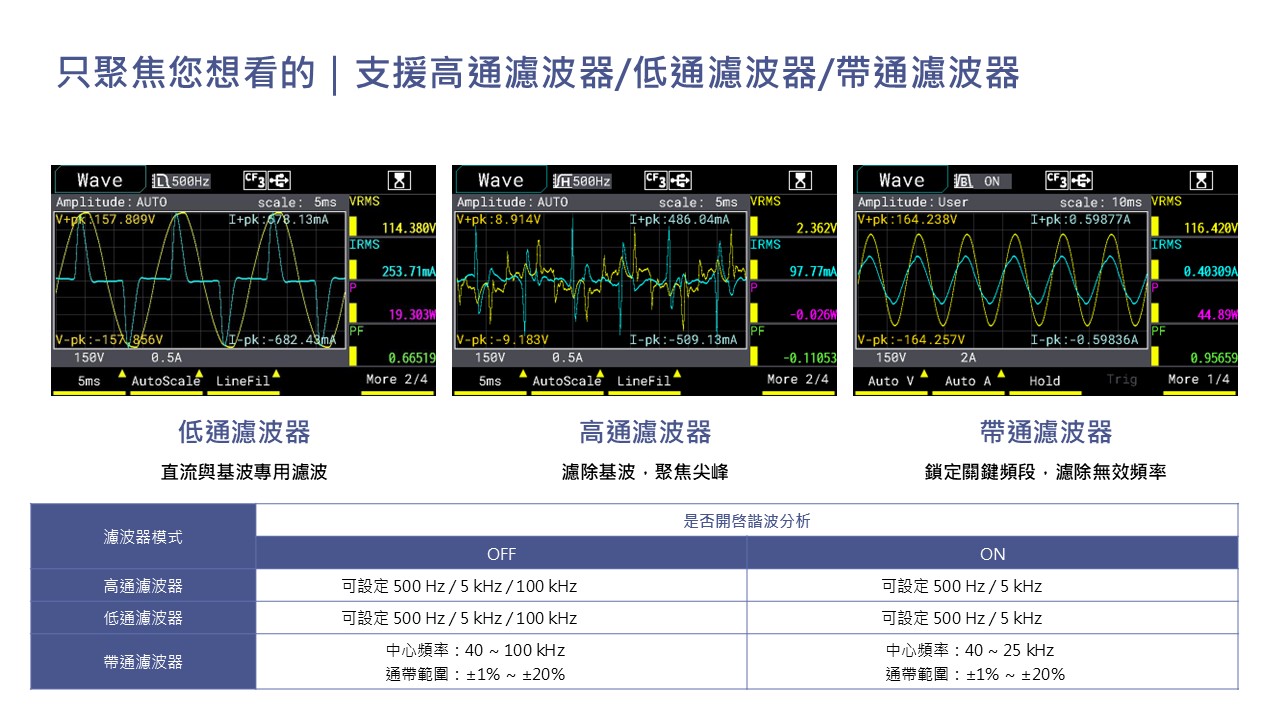

線路和頻率濾波功能
透過MICROTEST 7140 支援濾波功能，量測時可將訊號中無用的頻率濾除，保留下來的是目標頻率範圍內的訊號，使波形更純淨，更精確量測電力系統中的功率相關的重要參數。

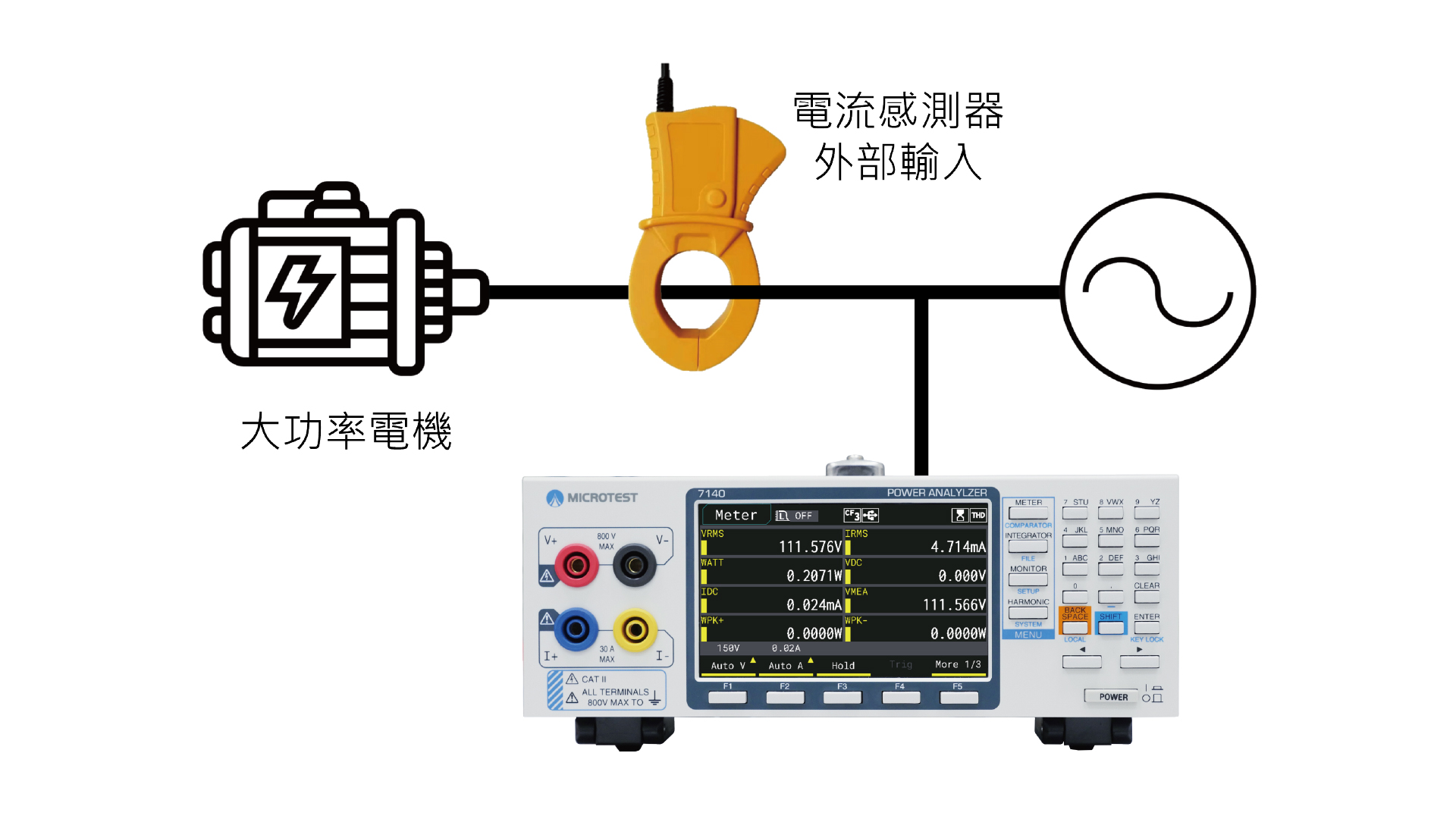

電流傳感器輸入
MICROTEST 7140 提供800V 和30A 的最大輸入，對於超過30A 大電流量測需求，可選購電壓輸入型的電流鉗或電流傳感器進行測試。
| 大電流測試方案 | |
| 鉗式互感器 | 電流傳感器 |
|
|
|
| AC 100A/ 1V | AC 500A/ 4V |
| 頻寬 5kHz | 頻寬50kHz |
訂購資訊
| 主機 | 7140功率分析儀(100階諧波分析) | |
| 7130功率計(50階諧波分析) | ||
| 標準配件 | ||
| 電源線 | ||
 |
TL-PM0001 | 測試線-紅 (長100cm) |
 |
TL-PM0002 | 測試線-黑 (長100cm) |
 |
TL-PM0003 | 測試線-藍 (長100cm) |
 |
TL-PM0004 | 測試線-黃 (長100cm) |
| 選購配件 | ||
 |
F71201 | 交流市電治具盒 |
 |
TL-000006 | 網路線 (長150cm) |
 |
TL-000007 | 高速USB傳輸線 (長180cm I Type-A TO Type-B) |
 |
AX-PM0001 | 轉換測試棒-紅 |
 |
AX-PM0002 | 轉換測試棒-黑 |
 |
AX-PM0003 | 轉接鱷魚夾-黃 |
 |
AX-PM0004 | 轉接鱷魚夾-藍 |
 |
TL-000014 | D-Sub控制線- 25M TO 25M (長180cm) |
 |
霍爾傳感器 | (AC 500A/ 4V) |
 |
電流互感器 | (AC 100A/ 1V) |
