FX-0000C7 介電常數測試治具

FX-0000C7 介電常數測試治具
Features
Datasheet Inquiry





  • 端子連接：4-Terminal Pair, BNC
  • 待測物連接：2-Terminal
  • 尺寸(大約)：115x155x126mm (W/H/D)
  • 重量(大約)： 827g
  • 適用機種： 6630/6632
  • 頻率：DC to 30 MHz
  • 最大電壓： ±42 V peak max. (AC+DC)
  • 開機溫度： 0°C to 55°C

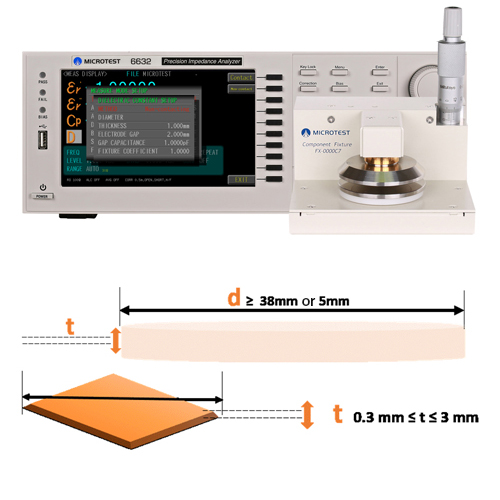

  • 待測物尺寸：≤ 10mm
  • 電極直徑：38mm、5mm
Application
Accessories
Download
Video

Specifications

  •  Frequency
100kHz 1MHz 3MHz 5MHz 10MHz 20MHz 30MHz 50MHz



  • 量測技術

什麼是介電常數
介電常數又稱之介質常數或是電容率，是一種表示絕緣能力特性的一個係數，以字母ε表示，單位為法/米。介電常數可以說是在電的位移和電場強度之間存在的比例常量，這個常量在一個真空中8.85×10的-12次方法拉第/米（F/m）

在實際的工程應用中，介電常數時常以『相對介電常數』的方式來表達，而不是絕對值

相對介電常數εr的計算公式
εr=Cx/C0



測量相對介電常數的技術原理

利用靜電場方式進行測量

1 在其兩塊極板之間為真空的時候測試電容器的電容C0

2 再利用同樣的電容及板間距離，但在極板間加入電介質以後，測得電容Cx值

3 套用計算公式得到相對介電常數 εr=Cx/C0



在標准大氣下，不含二氧化碳的乾燥空氣之相對電容率為Εr=1.00053，在此之下用此方式得到空氣中的電容Ca來替代C0，進行測量相對介電常數εr，也有足夠的準確度
