MICROTEST | 元件測試-阻抗分析儀-LCR Meter

LCR Meter/阻抗分析儀

MICROTEST LCR/阻抗分析儀為被動元件(電感/電容/電阻)提供電氣特性量測解決方案，測試各種被動元件的重要參數，包含電感值、電容值、電阻值、品質因數、損耗因數、阻抗等。

阻抗分析儀6632/6632S系列，測試頻率10Hz-50MHz，提供掃圖分析、多步列表、Meter模式量測，內置介電常數εr與導磁係數μr機上測量省去軟體或人工導算，其中6632S支援7種等效電路模型分析，協助研發/教育科研單位更快速精準掌握寄生元件對阻抗特性的影響。

LCR測試儀提供高頻型6630系列(1M/3M/5M/10M/20M/30M/50MHz)與基礎型6360系列(20k/100k/500k/1MHz)，6630系列是元件測包機最佳選擇的LCR測試儀，滿足電感器在高速生產的自動線測試，對於一般品保進料檢驗IQC可選型6360系列。

另外，LCR測試儀/阻抗分析儀可搭載直流偏置電流源，分析電感在工作中受到電流影響所產生的磁飽和變化，提供6632/6632S+與6350+系列之直流偏置電流源測試系統，分析驗證電感的磁飽和電流(Isat)與溫升電流(Irms)。

LCR Meter/阻抗分析儀

所有產品

阻抗分析儀電容分析儀 LCR測試儀直流偏流源測試系統

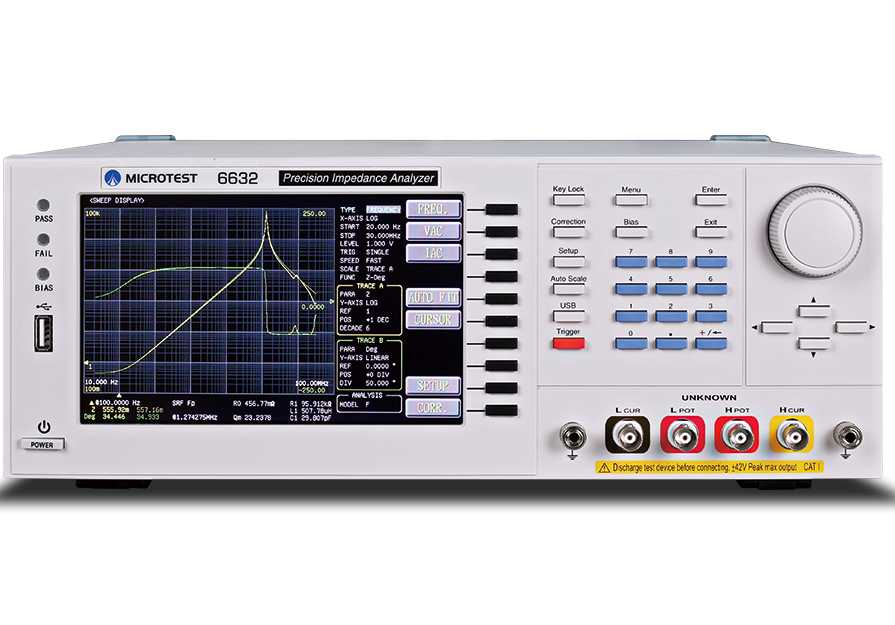

阻抗分析儀 6632系列 1/3/5/10/20/30/50MHz
量測頻率 10Hz-50MHz 內置DC偏壓測試(±12V) 自動電位控制 (ALC Function) 輸出阻抗 (25Ω/100Ω) 開路/短路/高頻負載校正功能線長補償功能(0/0.5/1/2公尺) 內置磁性材料分析功能-導磁係數μr 內置材料分析功能-介電常數εr Meter模式/掃圖/多步列表測試 7吋大彩屏(顯示4組參數) AC/DC可同時測量基本阻抗量測精度 ±0.08% 透過USB可存取設定檔案存儲測試數據、截圖測試畫面選購DC偏壓測試盒F420006 (支援±2000V) 大功率元件磁飽和分析可搭載6243 (DC偏流320A) MICROTEST 6632阻抗分析儀提供10Hz-50MHz寬頻率範圍量測元件/材料阻抗特性，量測參數包含\|Z\|(阻抗)、\|Y\|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)、ESR(等效串聯電阻) 、ε (相對介電係數)、μr (相對導磁係數)，支援Meter模式與掃圖分析模式，因此量測結果以數字或圖形方式顯示，支援LAN/USB Host/USB Device/RS-232/ GPIB(選購) 通訊接口，可搭載自動化設備或人機介面(PLC)。
諮詢報價比較


阻抗分析儀 6632S系列 1/3/5/10/20/30/50MHz
量測頻率 10Hz-50MHz 等效電路分析功能(7款模型) 內置DC偏壓測試(±12V) 自動電位控制 (ALC Function) 輸出阻抗 (25Ω/100Ω) 開路/短路/高頻負載校正功能線長補償功能(0/0.5/1/2公尺) 內置磁性材料分析功能-導磁係數μr 內置材料分析功能-介電常數εr Meter模式/掃圖/多步列表測試 7吋大彩屏(顯示4組參數) AC/DC可同時測量基本阻抗量測精度 ±0.08% 透過USB可存取設定檔案存儲測試數據、截圖測試畫面選購DC偏壓測試盒F420006 (支援±2000V) 大功率元件磁飽和分析可搭載6243 (DC偏流320A) MICROTEST 6632S阻抗分析儀提供10Hz-50MHz寬頻率範圍量測元件/材料阻抗特性，量測參數包含\|Z\|(阻抗)、\|Y\|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)、ESR(等效串聯電阻) 、ε (相對介電係數)、μr (相對導磁係數)，支援Meter模式與掃圖分析模式，因此量測結果以數字或圖形方式顯示，支援等效電路分析功能(Equivalent Circuit Analysis)進行三元件/四元件阻抗分析，支援LAN/USB Host/USB Device/RS-232/GPIB(選購)通訊接口，可搭載自動化設備或人機介面(PLC)。
諮詢報價比較


電容分析儀 6632C系列 10MHz
量測頻率 10Hz-10MHz 內置DC偏壓測試(±12V) 等效串聯電阻參數量測功能(ESR) 內置材料分析功能-介電常數εr 自動電位控制 (ALC Function) 輸出阻抗 (25Ω/100Ω) 開路/短路/高頻負載校正功能線長補償功能(0/0.5/1/2公尺) Meter模式/掃圖/多步列表測試 7吋大彩屏(顯示4組參數) AC/DC可同時測量基本阻抗量測精度 ±0.08% 透過USB可存取設定檔案存儲測試數據、截圖測試畫面選購DC偏壓測試盒F420006 (支援±2000V) MICROTEST 6632C 是專為電容元件量測等效串聯電阻(ESR，Equivalent Series Resistance)，測試頻率10Hz-10MHz，可滿足各類型電容在低頻至高頻條件下的性能驗證。在電表模式下，內建ESR參數量測，即時呈現電容的實際損耗；在掃圖模式下，可分析阻抗(Z) 與相位(θ) 隨頻率變化的曲線找到自我共振頻率(SRF)，協助工程師掌握電容在高頻條件下的響應行為。儀器內置DC 偏壓±12V，無須外接電源，可直接進行偏壓掃描測試，快速建構電容的電壓- 容量曲線(C-Vcurve)，此外，6632C 內置介電常數εr，可省去人工換算，工程師更快速取得完整的介電參數數據，6632C 是研發與產線的最佳分析神器。
諮詢報價比較


LCR測試儀 6621系列 1/3/5/10/20/30Hz
量測頻率 10Hz-30MHz 輸出阻抗 (25Ω/100Ω) 基本量測精度±0.05% 自動電位控制 (ALC Function) 開路/ 短路/ 高頻負載校正功能線長補償功能(0/0.5/1/2 公尺) 內置DC 偏置電壓±12V ( 選購OP-662102) 支援外置DC 偏置電流源 ( 選購6621+ 系列) 支援Meter 模式/ 多步列表測試一次顯示4 組參數，AC/DC 可同時測量比較器功能/ 分類功能支援GPIB(選購) 介面 ( 選購OP-662101 ) 透過USB 可存取設定檔案、存儲測試數據、截圖測試畫面 MICROTEST 6621 LCR 測試儀提供10Hz~30MHz 寬頻率範圍量測元件/ 材料阻抗特性，量測參數包含\|Z\|( 阻抗)、\|Y\|( 導納)、θ( 相位角)、X( 電抗)、R( 串並聯電阻)、G( 電導)、B( 電納)、L( 電感)、D( 損耗因數)、Q( 品質因數)、DCR( 直流電阻) 、C( 電容) 。支援REMOTE/Handler/LAN/USB Host/USB Device/RS-232/ GPIB(選購) 通訊接口，可搭載自動化設備或人機介面(PLC)。
諮詢報價比較


LCR測試儀 6630系列 1/3/5/10/20/30/50MHz
量測頻率 10Hz-50MHz 自動電位控制 (ALC Function) 輸出阻抗 (25Ω/100Ω) 開路/短路/高頻負載校正功能線長補償功能(0/0.5/1/2公尺) 內置材料分析功能(介電常數εr/導磁係數μr) 支援Meter模式/多步列表測試 7吋大彩屏一次顯示4組參數 AC/DC可同時測量比較器功能/分類功能基本阻抗量測精度 ±0.05% 透過USB可存取設定檔案存儲測試數據、截圖測試畫面 MICROTEST 6630 LCR測試儀提供10Hz-50MHz寬頻率範圍量測元件/材料阻抗特性，量測參數包含\|Z\|(阻抗)、\|Y\|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)、ESR(等效串聯電阻) 、ε (相對介電係數)、μr (相對導磁係數)，高達最快3mS量測速度是電感自動化測包機最佳選擇，支援LAN/USB Host/USB Device/RS-232/GPIB(選購)通訊接口，可搭載自動化設備或人機介面(PLC)。
諮詢報價比較


LCR測試儀 6360系列 6363/6364/6365/6366/6367
量測頻率 10Hz-1MHz 輸出阻抗100Ω 開路/短路校正功能支援Meter測量模式/多步列表測試 7吋大彩屏一次顯示4組參數比較器功能基本阻抗量測精度 ±0.05% 支援 RS-232、Handler、LAN、USB Host 、Handler 透過USB可存取設定檔案、存儲測試數據、截圖測試畫面可選購PC Link軟體進行線上頻率掃圖分析 MICROTEST 6360系列提供20k/100k/500k/1MHz量測頻率，量測參數包含\|Z\|(阻抗)、\|Y\|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)，支援RS-232、Handler、LAN、USB Host 、Handler通訊接口，可透過USB存儲測試畫面與數據，選購PC連線軟體可支援掃圖分析功能，是一款元件阻抗基礎測量的最佳選擇。
諮詢報價比較


LCR測試儀 6365A系列 6365A/6367A
量測頻率 0.1Hz-20kHz/1MHz (滿足低頻阻抗化學測量) 輸出阻抗100Ω 開路/短路校正功能支援Meter測量模式/多步列表測試 7吋大彩屏一次顯示4組參數比較器功能基本阻抗量測精度 ±0.05% 支援 RS-232、Handler、LAN、USB Host 、Handler、GPIB(選購) 透過USB可存取設定檔案、存儲測試數據、截圖測試畫面可選購PC Link軟體進行線上頻率掃圖分析 MICROTEST 6365A/6367A LCR測試儀提供0.1Hz-200k/1MHz，可應用於電化學阻抗或電池材料測試，極低起步頻率從0.1Hz開始，量測參數包含\|Z\|(阻抗)、\|Y\|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)，支援RS-232、Handler、LAN、USB Host 、Handler、GPIB(選購)通訊接口，可透過USB存儲測試畫面與數據，選購PC連線軟體可支援掃圖分析功能。
諮詢報價比較


DC偏流源測試系統 6632+ 系列
頻率響應 100Hz-30M/10M/3MHz 支援最大輸出DC偏流640A/320A/120/60A 內置導磁係數測量(μr) 磁飽和電流曲線繪圖分析(Isat) 溫升電流曲線繪圖分析(Irms) DCR量測功能輸出阻抗 (25Ω/100Ω可切換) 開路/短路/高頻負載校正功能支援Meter測量模式/掃圖分析/多步列表測試透過USB可存取設定檔案、存儲測試數據、截圖測試畫面 DC偏流源測試系統是阻抗分析儀6632搭載DC偏流源，可分析電感器/線圈/鐵氧體/鐵芯等飽和特性，此外還提供相對導磁係數(μr)測試，分析磁性材料關鍵特性，本系統支援磁飽和電流與溫升電流掃描分析，提供給研發工程師快速精準的電流曲線變化，導入生產線可選擇電錶模式/多步模式，量測結果以數值顯示，同時支援PC連線軟體存儲測試數據或進行報表分析。
諮詢報價比較


DC偏流源測試系統 6632S+ 系列
頻率響應 100Hz-30M/10M/3MHz 支援最大輸出DC偏流640A/320A/120/60A 內置導磁係數測量(μr) 磁飽和電流曲線繪圖分析(Isat) 溫升電流曲線繪圖分析(Irms) 等效電路分析功能-6632S DCR量測功能輸出阻抗 (25Ω/100Ω可切換) 開路/短路/高頻負載校正功能支援Meter測量模式/掃圖分析/多步列表測試透過USB可存取設定檔案、存儲測試數據、截圖測試畫面 DC偏流源測試系統是阻抗分析儀6632S搭載DC偏流源，可分析電感器/線圈/鐵氧體/鐵芯等飽和特性，此外還提供相對導磁係數(μr)測試，分析磁性材料關鍵特性，本系統支援磁飽和電流與溫升電流掃描分析，提供給研發工程師快速精準的電流曲線變化，導入生產線可選擇電錶模式/多步模式，量測結果以數值顯示，同時支援PC連線軟體存儲測試數據或進行報表分析。
諮詢報價比較
