寬量程直流電源 DCS-3120系列
2000W

應用測量

 支援並聯與串聯量測模式，實現高電流與高電壓輸出

• 並聯量測模式

將其中一台電源設備設定為主機，其他同型號電源設為副機(從機)，並透過 主機進行集中控制，實現了高電流輸出。

( 單機額定輸出電流 × 並聯台數)

• 串聯量測模式

支援最多兩台同型號機台的串聯連接，在串聯模式下，負載端所獲得的總電壓 為兩台電源各自輸出電壓的總和。 (電壓精度依照單機所支援的精度)

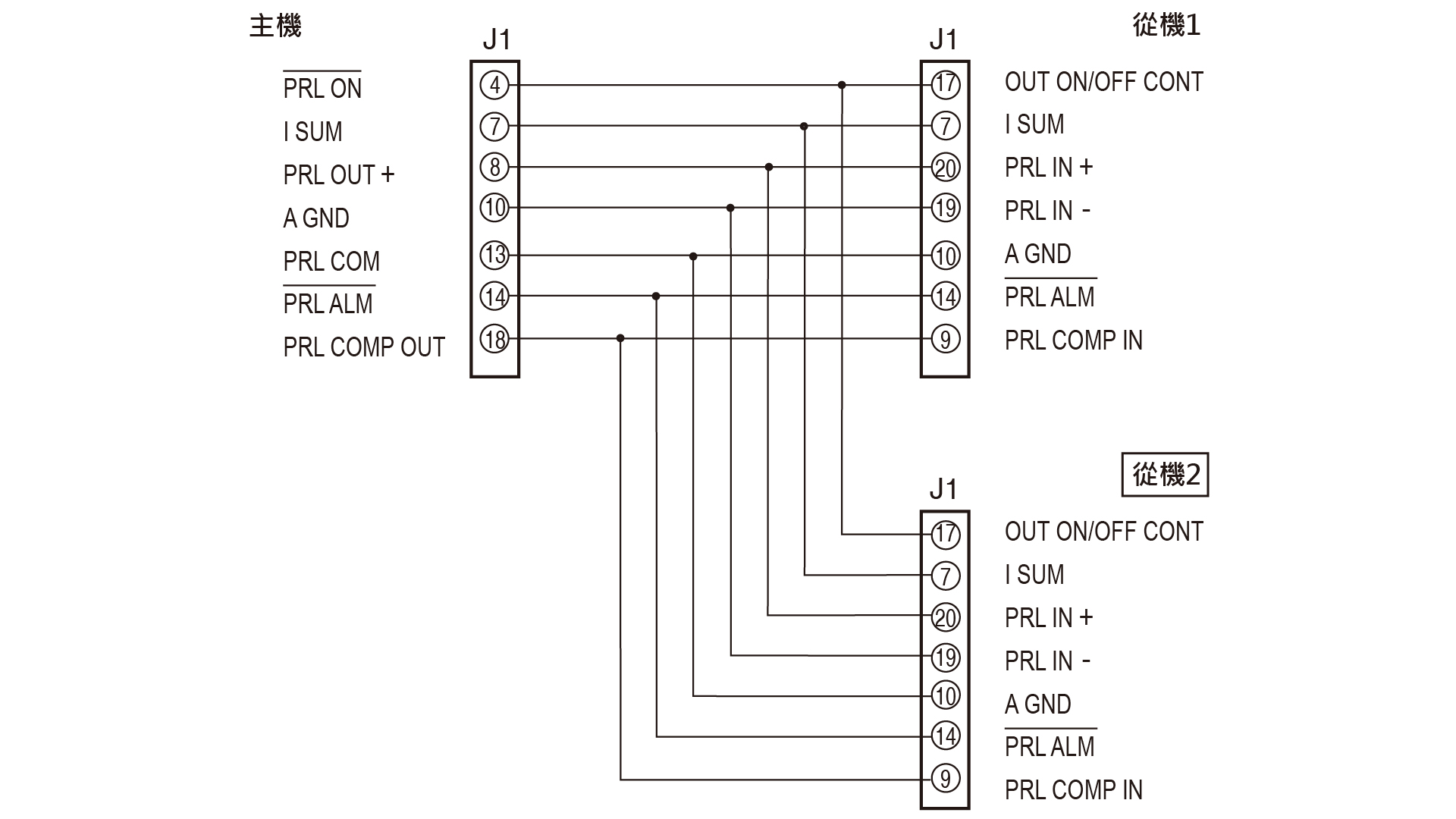

以1台為主機、2台為從機架構為例(選購TL-DS0004並聯用通訊線)

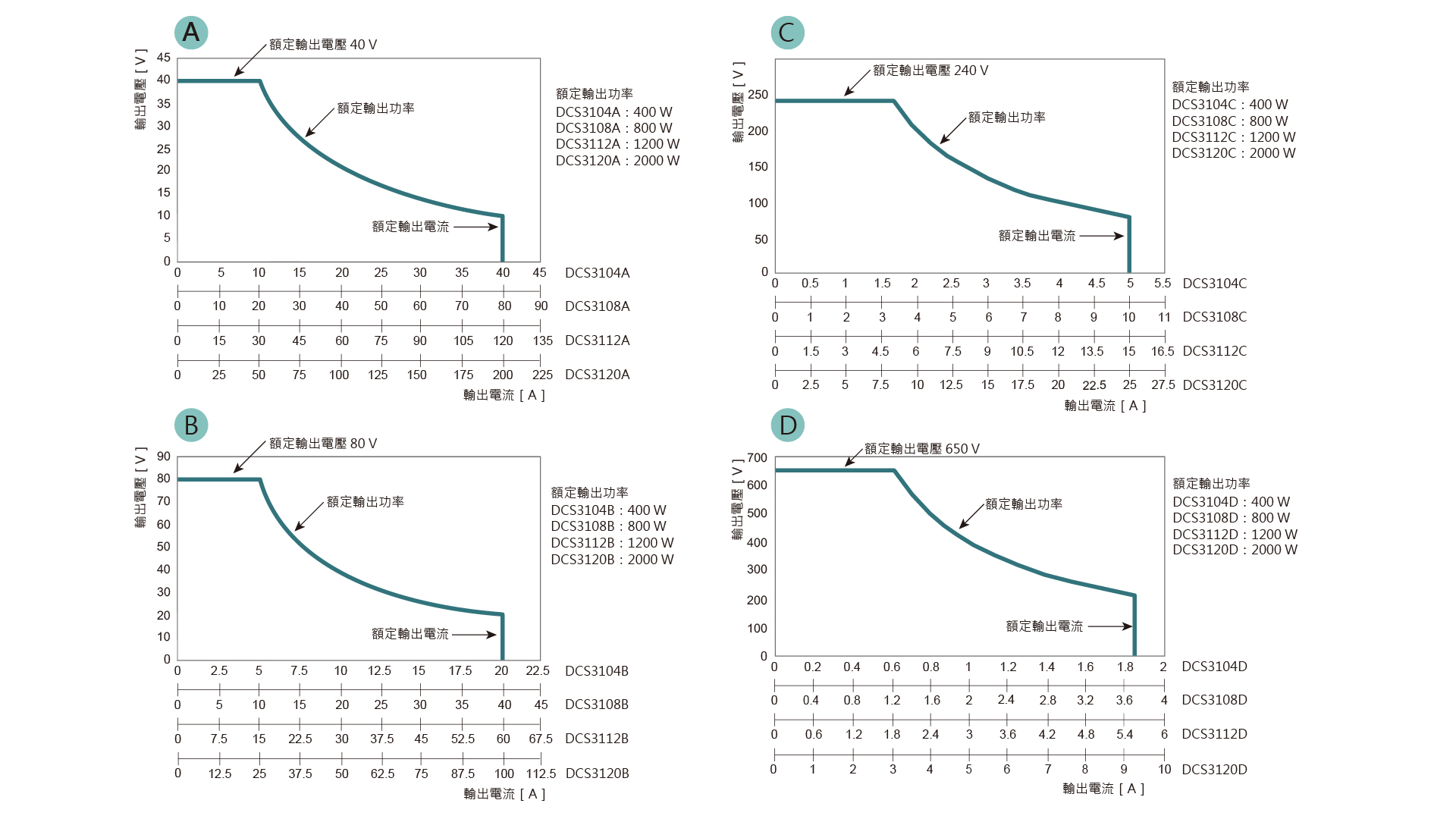

MICROTEST DCS-3100 系列具備極寬的電壓與電流設定範圍，透過靈活的電壓與電流組合配置，可實現約3至4倍倍率的輸出能力。

經過變化電壓與電流的設定比例，自動調整輸出：

例如，額定輸出功率1200W型號的DCS3112A，可實現高電壓低電流(80V/15A)、低電壓高電流(20V/60A)無縫切換

標配LAN、USB、RS-232C

MICROTEST DCS-3100 系列標配LAN、USB、RS-232C通訊界面。

使用通訊介面可選購的項目

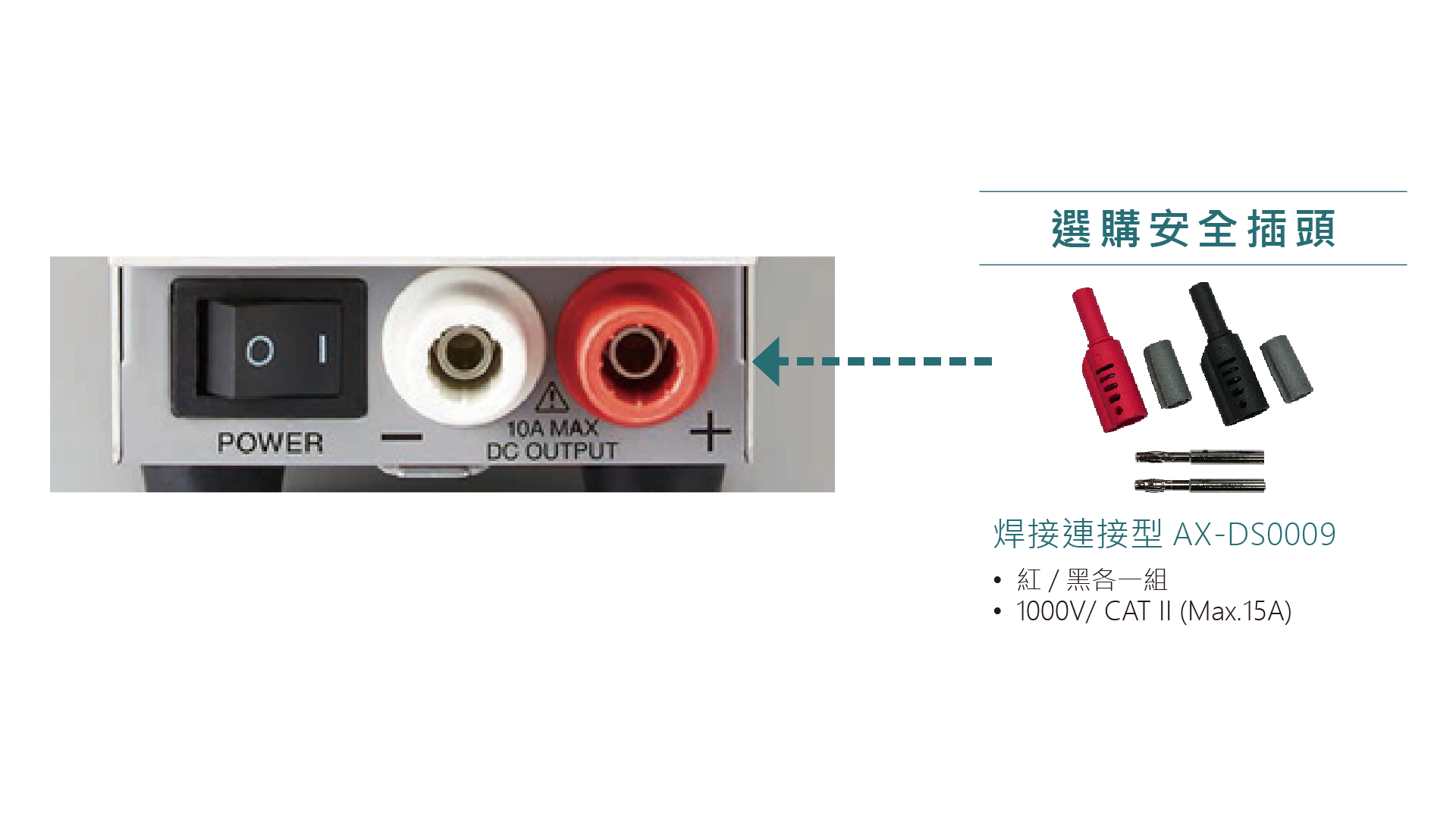

內建前端10A輸出端子設計，桌上操作更便利 (符合CAT II Max.15A)

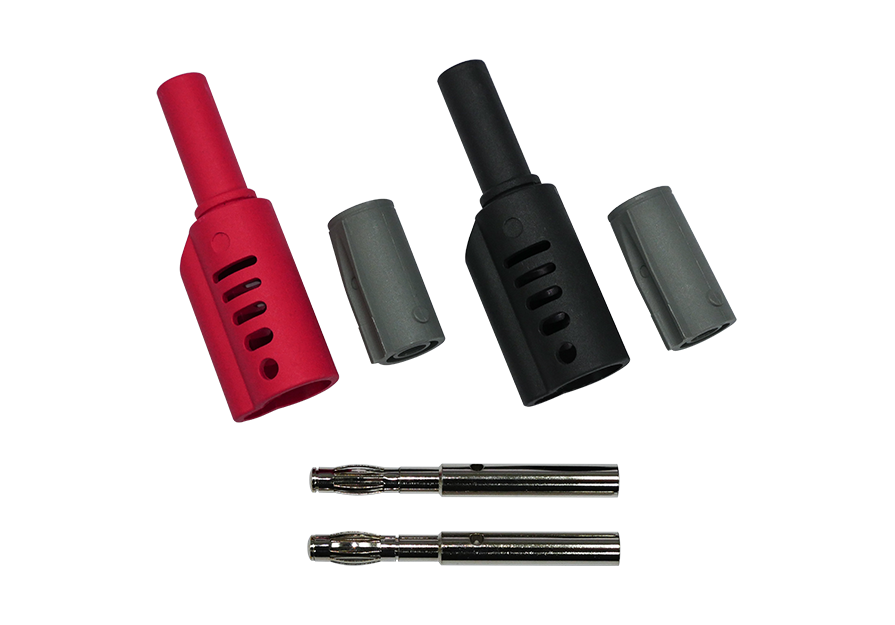

MICROTEST DCS-3100 系列標配設有前面板輸出端子，最大支援 10A 輸出電流，可選購搭配『安全插頭』進行連接，方便工程師直接在機台前方

量測，無需裝上機架或從後方接線，友好研發/設計階段的頻繁操作。

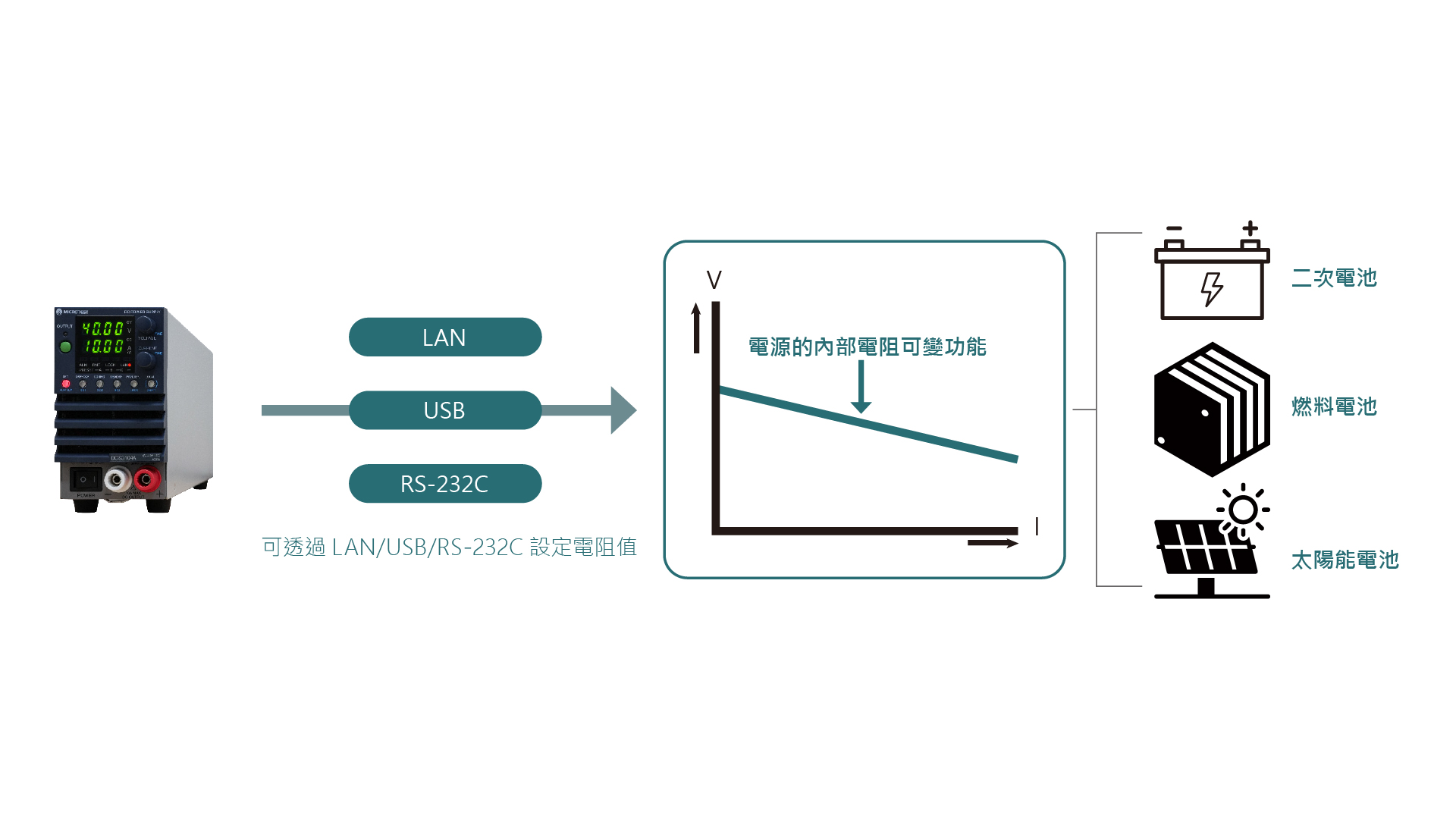

內建『內部電阻模擬功能』，可用於分析電池與太陽能電源的動態內阻特性

MICROTEST DCS-3100系列支援『內部電阻模擬功能』，在C.V模式下，根據相應的輸出電流，DC電源將自動根據設定的電阻值降低輸出電壓，

可模擬二次電池、太陽能電池等的內阻特性。

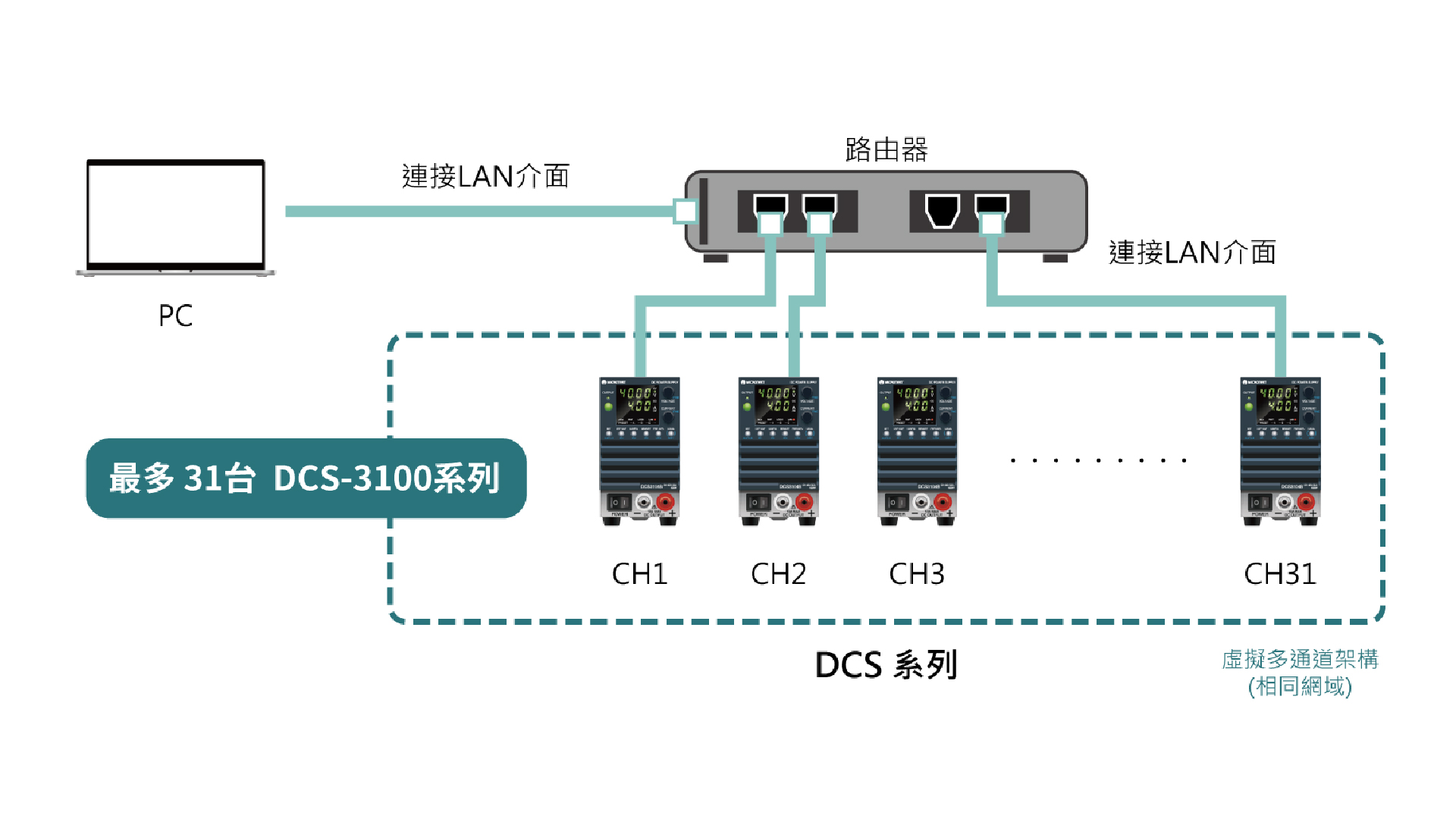

支援VMCB虛擬多通道架構，實現單一PC控制多機

MICROTEST DCS-3100 系列支援VMCB虛擬多通道架構(Virtual Multi Channel Bus)，可透過一台PC控制多台DCS-3100系列電源(最多可控 31 台)，

實現虛擬多通道控制、同步啟動，提升系統拓展性，便於整合至自動化測試平台、ATE系統，滿足MCU、FPGA與汽車ECU上電模擬時，

執行多軌電壓同時啟動的測試需求。

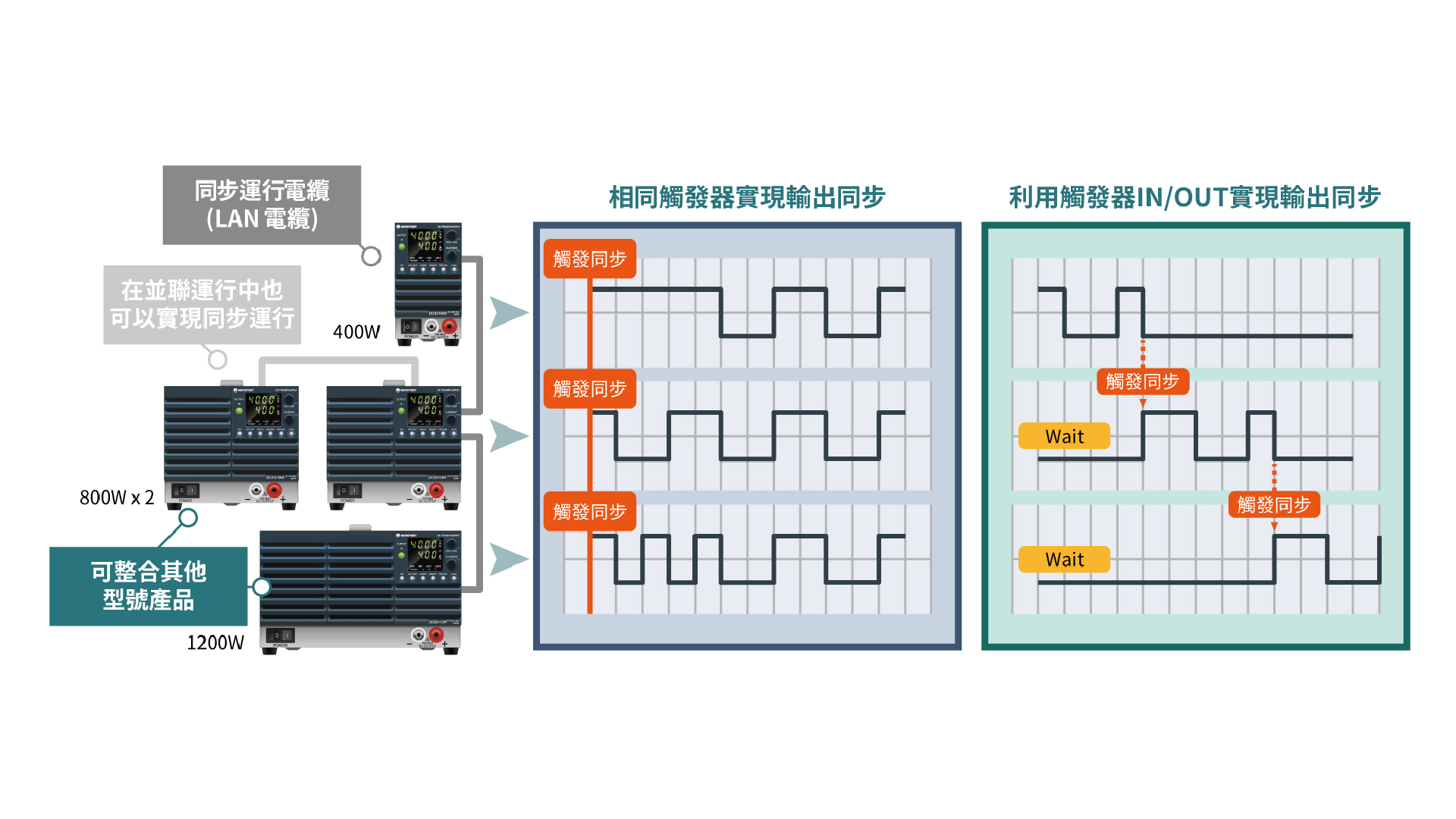

 具備可程式化時序功能與同步觸發，提昇自動化測試效率

MICROTEST DCS-3100系列具備可程式化時序控制與多機同步運行功能，可透過命令預設複雜測試流程，自動執行並儲存於機體內，即使無PC 亦可操作。

此外，可透過相同觸發訊號，以實現多台不同功率級DC Source同時啟動並協調運作，達到多通道或多功率輸出的同步控制。

完成設定後： 即使無PC下， DCS-3100 系列各種型號 仍可混合連接，在多台並 列輸出下可同步運行。

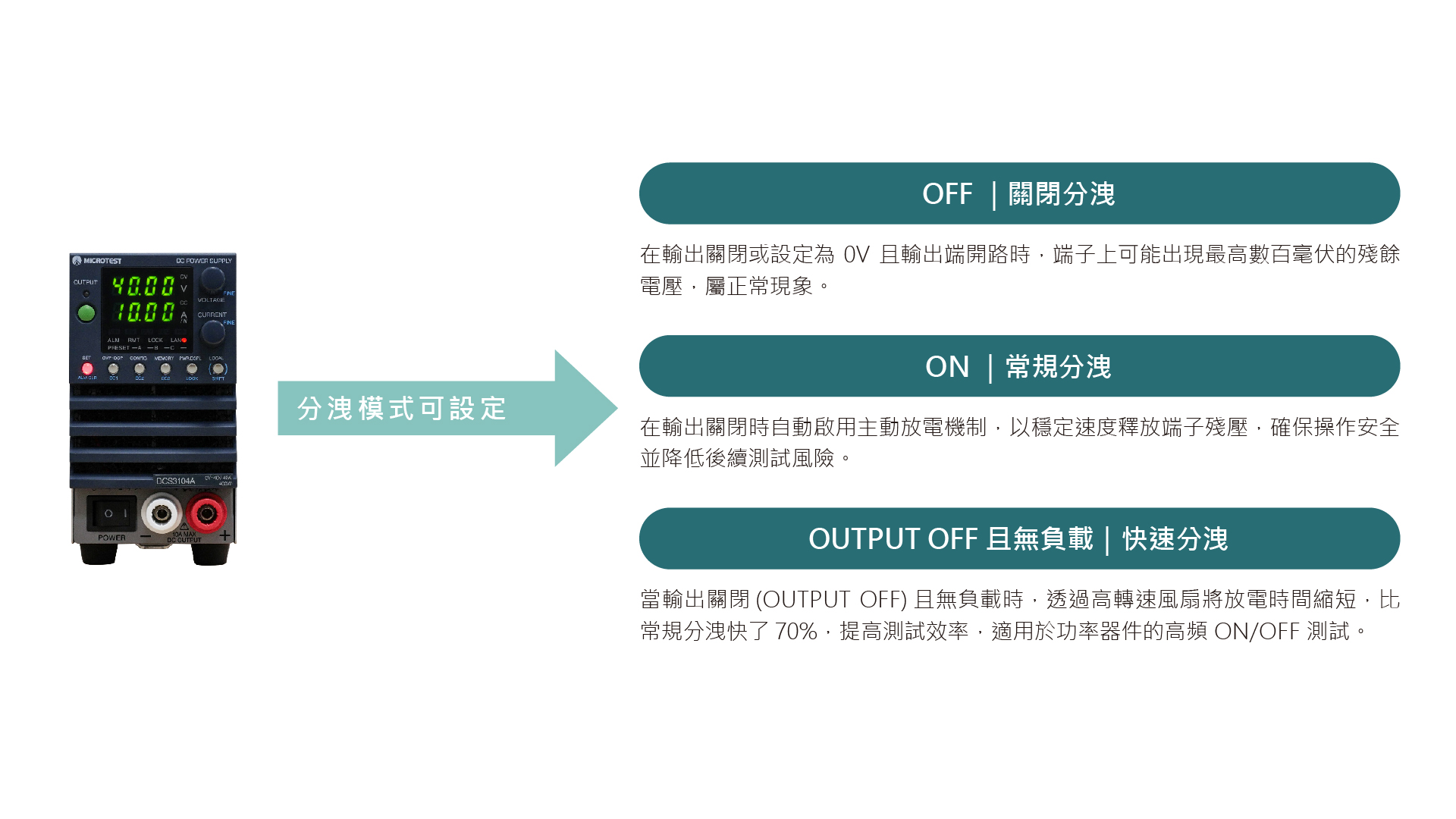

支援分洩電路 ON/OFF功能，精準管理放電行為，無需外接保護元件

MICROTEST DCS-3100 系列內建可切換的分洩電路(Bleeder Circuit ON/OFF)，具備主動放電功能，可在輸出關閉時迅速釋放內部濾波電容或

負載殘留電壓，加快電壓下降速度，提升測試效率，此外，待測物為電池等具備儲能特性的元件，可將分洩功能設為 OFF，以避免關機時發生電流

迴灌，無需額外加裝防逆流的二極體元件。

支援三項啟動/控制模式，穩定輸出無突波

•  輸出模式可設定優先切換C.V/C.C模式

     可預先指定輸出啟動時以恆電壓模式或恆電流模式，降低初始突波風險。

• 輸出延遲設定

     可設定按下輸出鍵(OUTPUT)後，延遲啟動的時間差，配合負載需求進行準確控制。

• 軟啟動／停止（Soft Start/Stop）

     可調整輸出電流的上昇與下降時間，避免因電流變化太快而誤啟動保護機制。

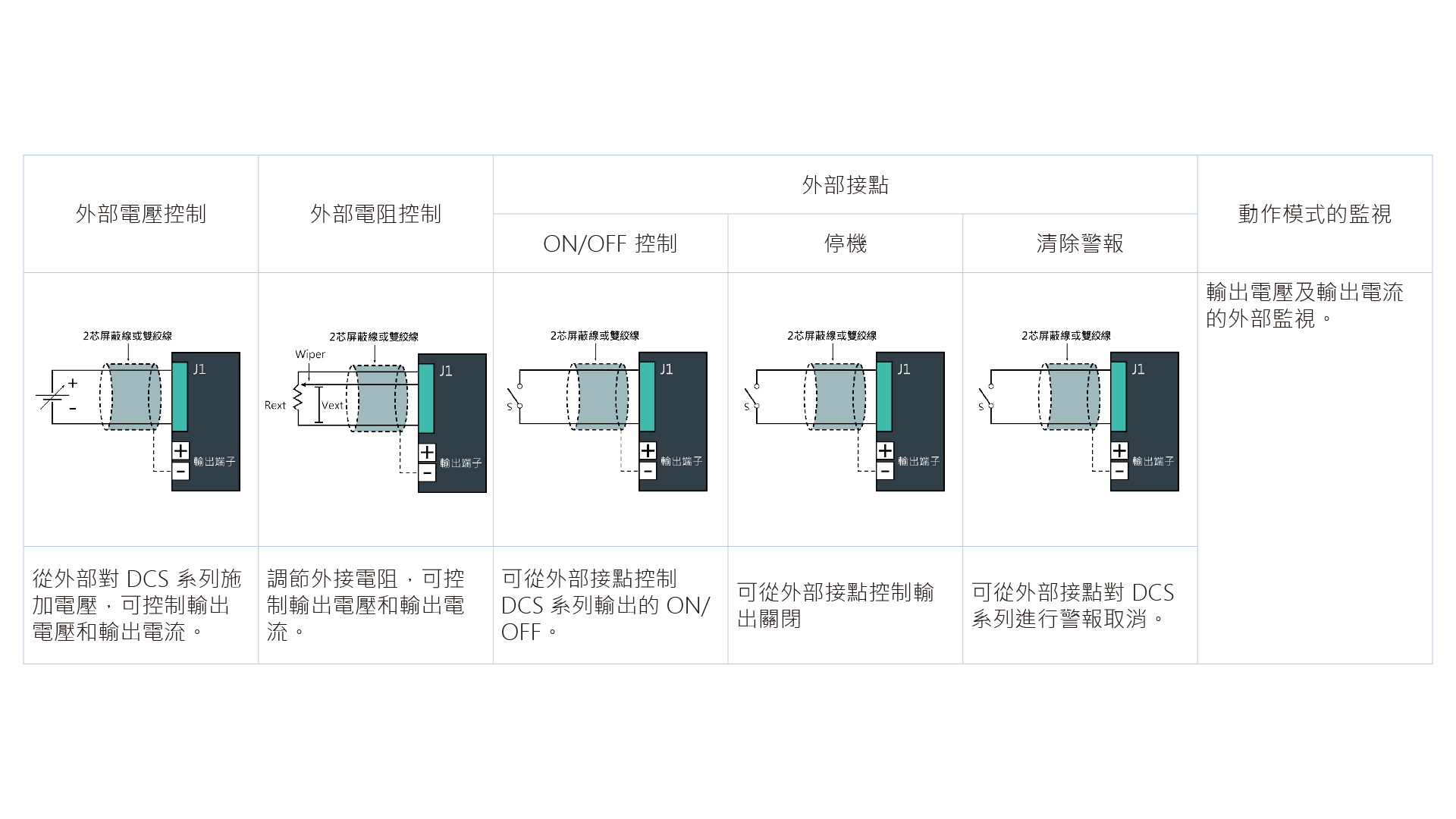

支援外部訊號控制功能

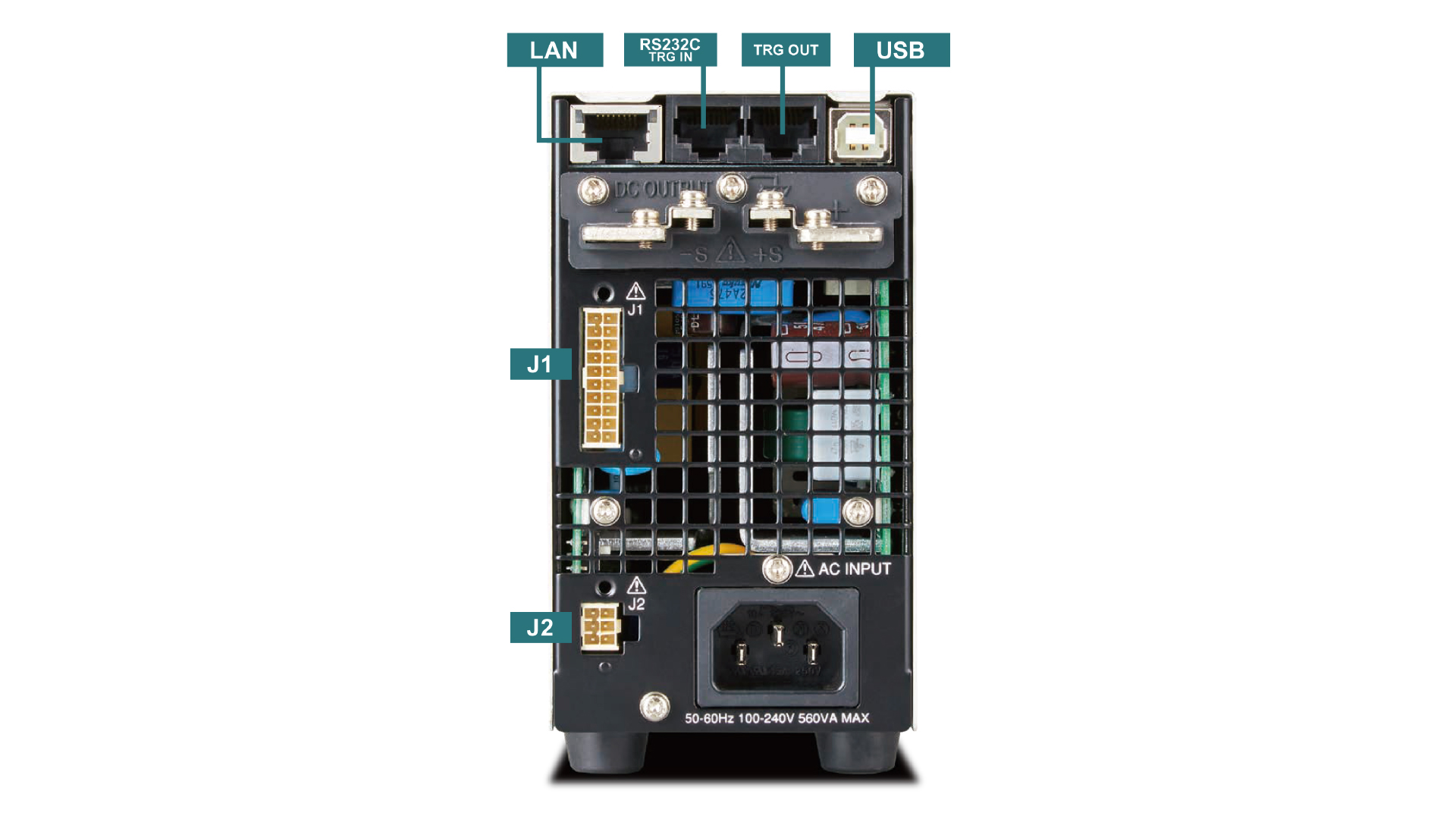

MICROTEST DCS-3100 系列支援外部電壓及電阻控制的模擬接口，透過面板後面的J1/J2介面，進行試驗電源的外部訊號控制與監控。
