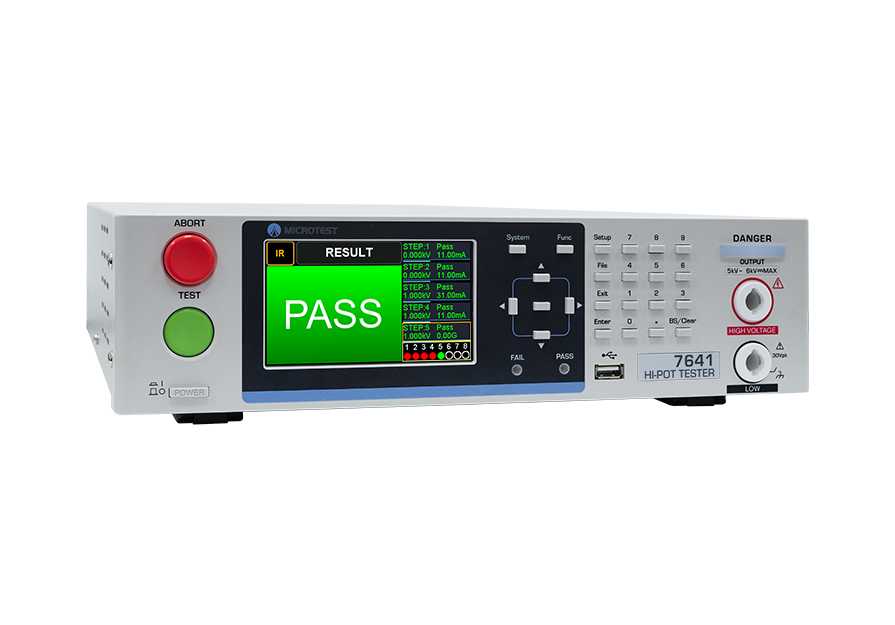

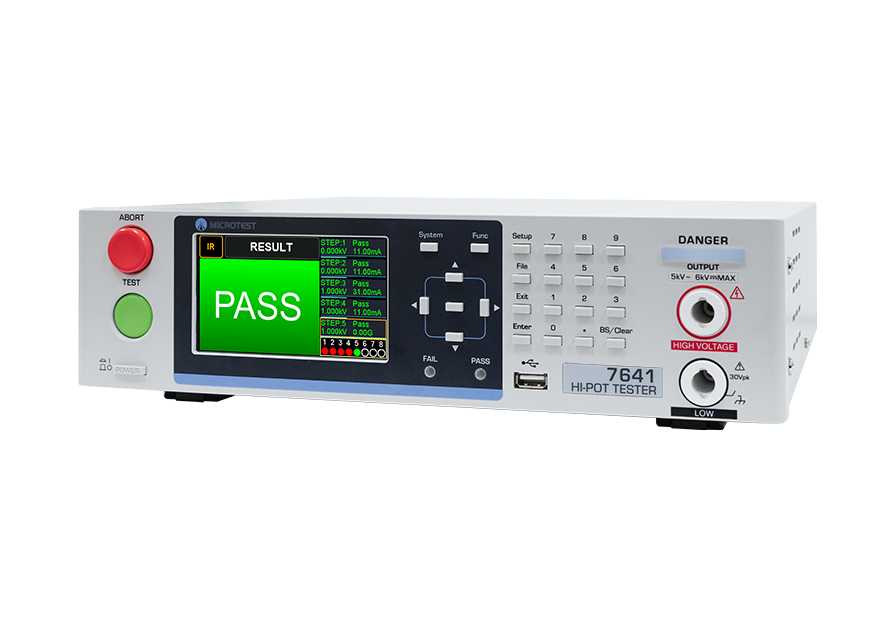

耐壓測試儀
7641 (8組測試通道)

耐壓測試儀|7641 (8組測試通道)
產品特點
下載型錄 諮詢報價
  • AC 耐壓 5000V / DC 耐壓 6000V
  • IR 絕緣 100GΩ

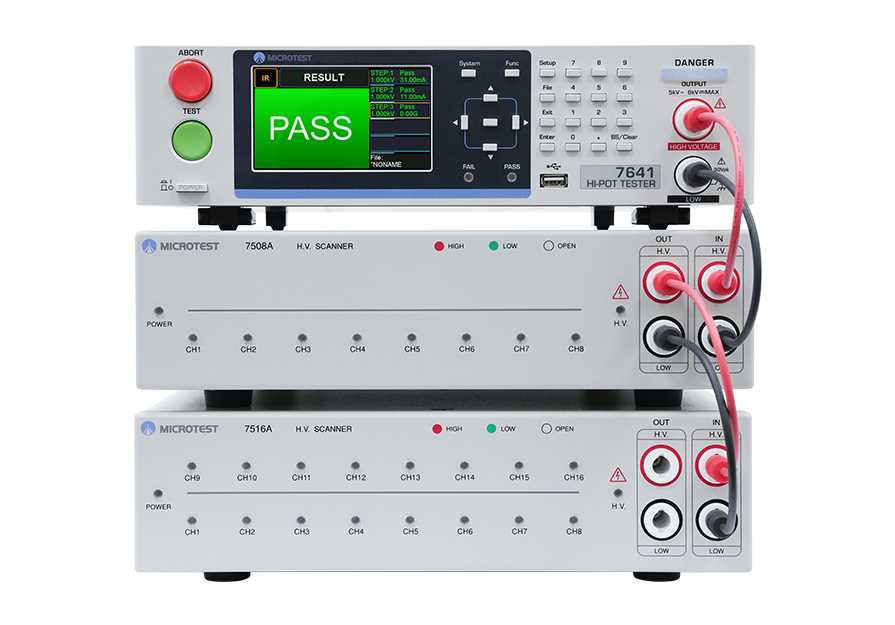

  • 支援最高 72 通道測試 (7508A / 7516A)

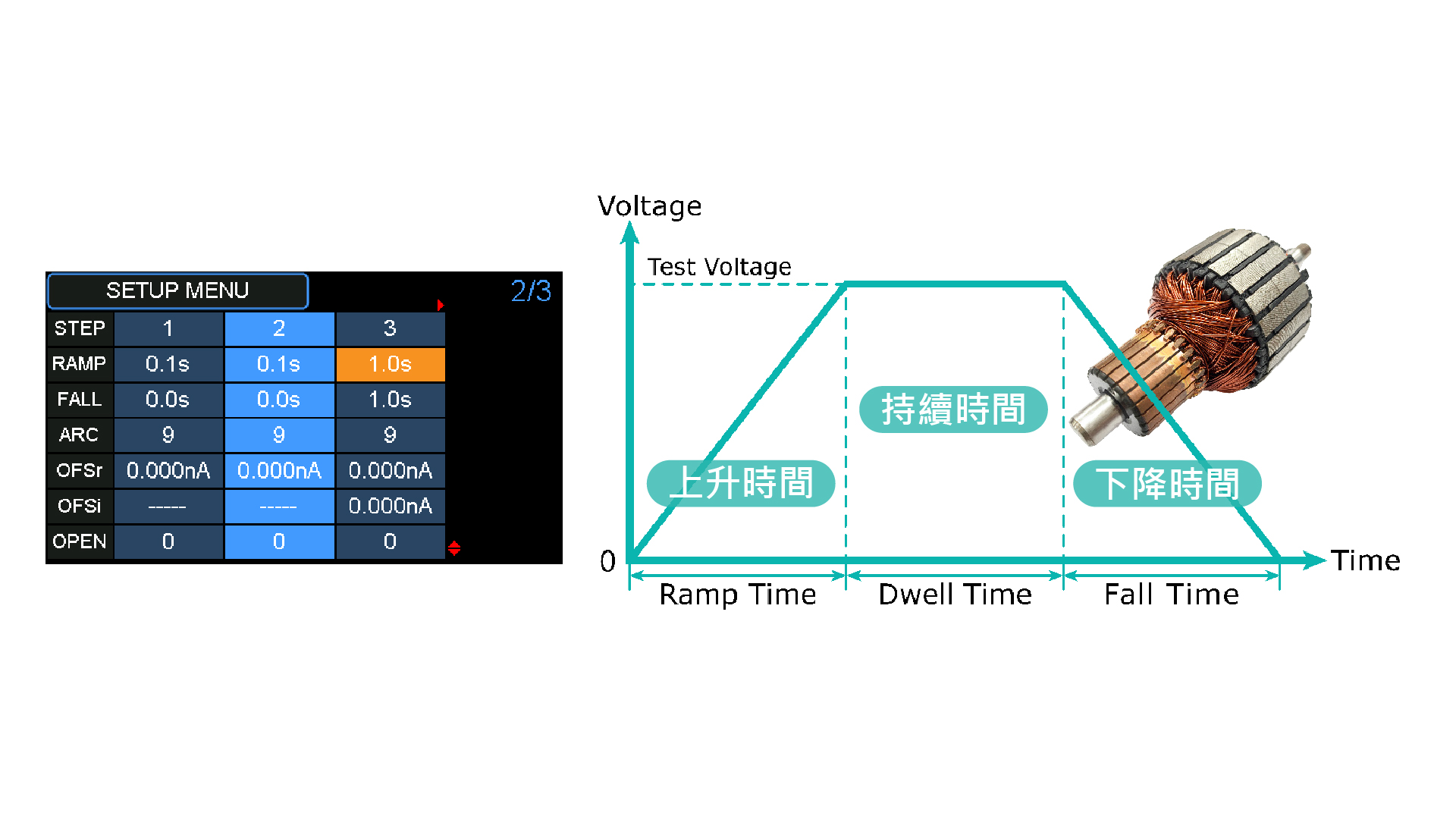

  • 可設定上升 / 持續 / 下降時間 (0.1s-99.9s)
  • 安全開關 (INTER LOCK) 設置
  • 支援 PC 連綫 /Remote 控制
  • 設定爬升時間(0.1 ~ 10s)
  •  True RMS 量測線路

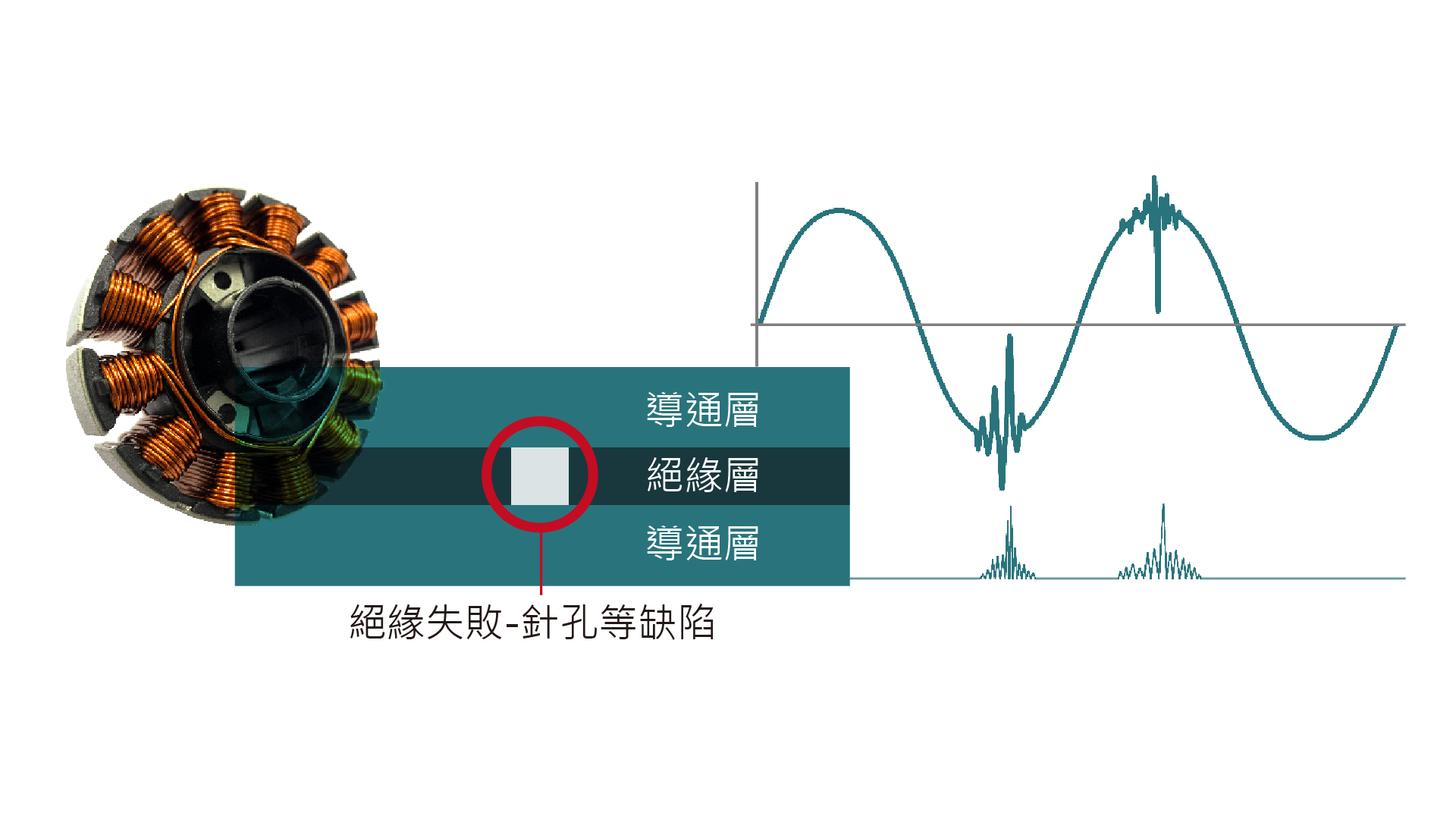

  • 電弧偵測功能

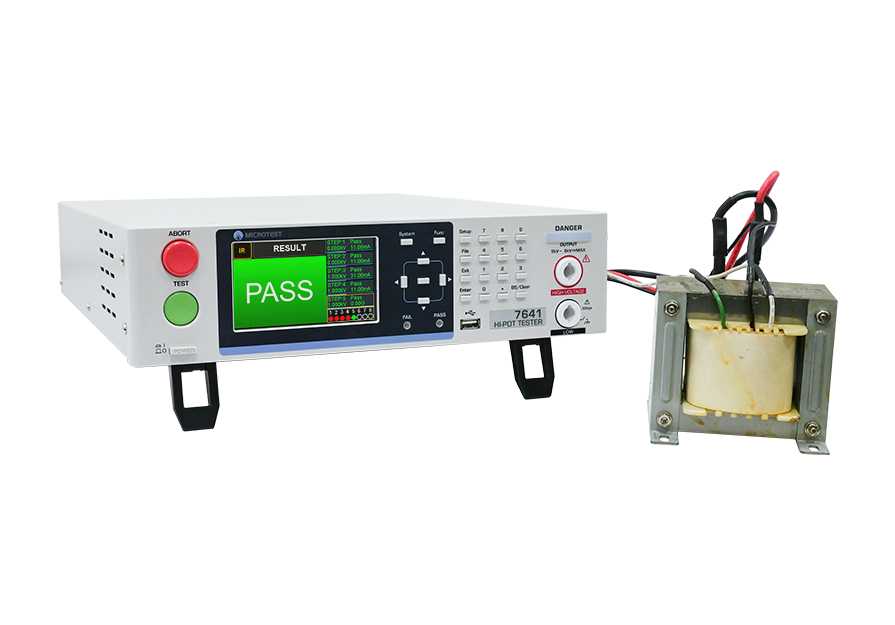

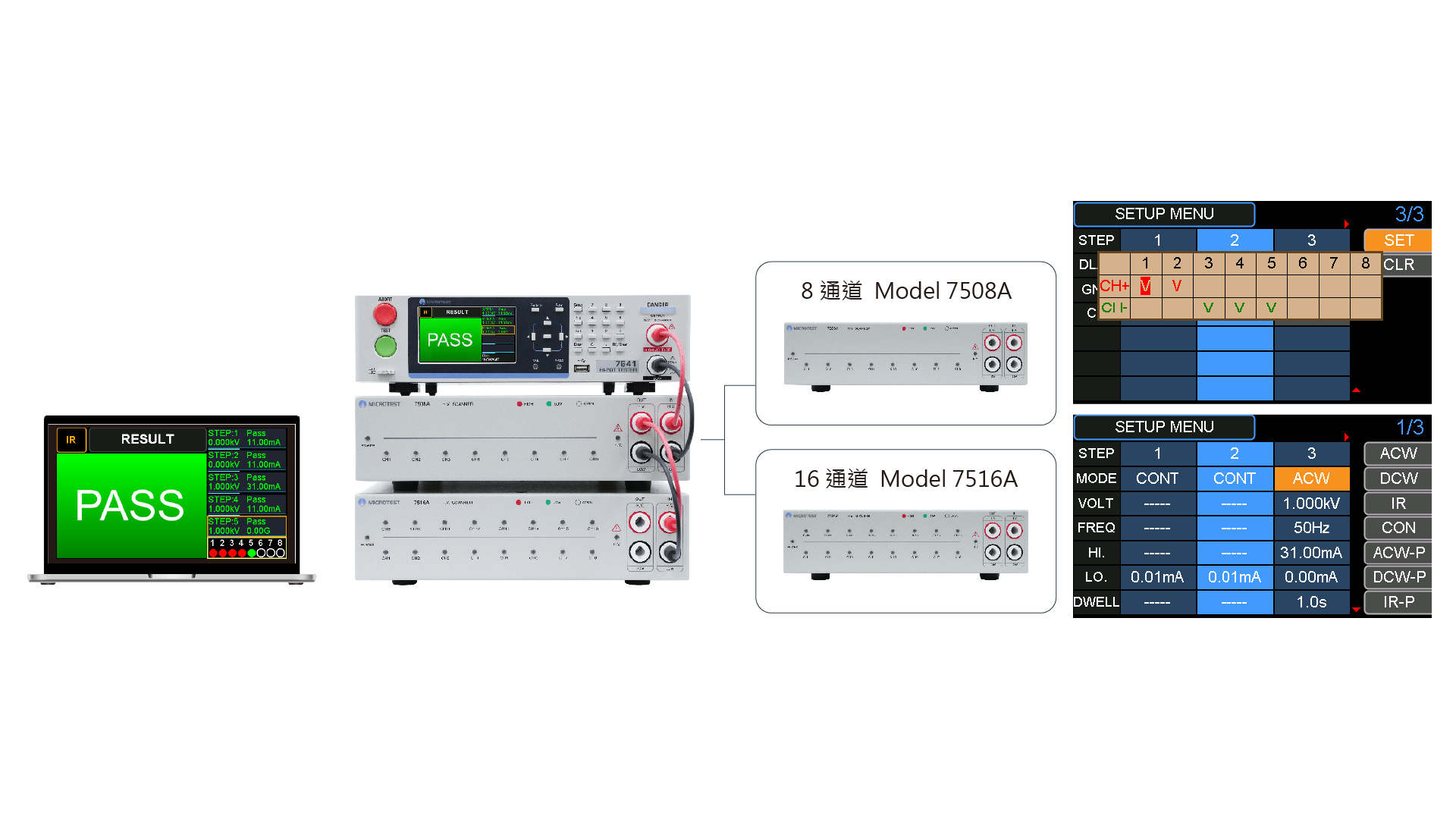

MICROTEST 7640/7641 耐壓測試儀是 3 合 1 機種 (AC/DC/IR)，支援交流耐壓、直流耐壓與絕緣電阻測試功能，AC 耐壓最高 5000V/ 漏電流 30mA，DC 耐壓 6000V/ 漏電流 10mA，量測絕緣電阻時，電壓最大輸出至6000V，絕緣阻抗範圍 200kΩ~100GΩ，產線選型可選多通道量測方案，7641 單機支援 8 組測試通道，可再搭載 7508A/7516A 多通道掃描盒，最高可達 72 組測試通道，此外，支援 PC 連線軟體、 USB存儲測試數據。

參數規格

量測規格

型號 7641

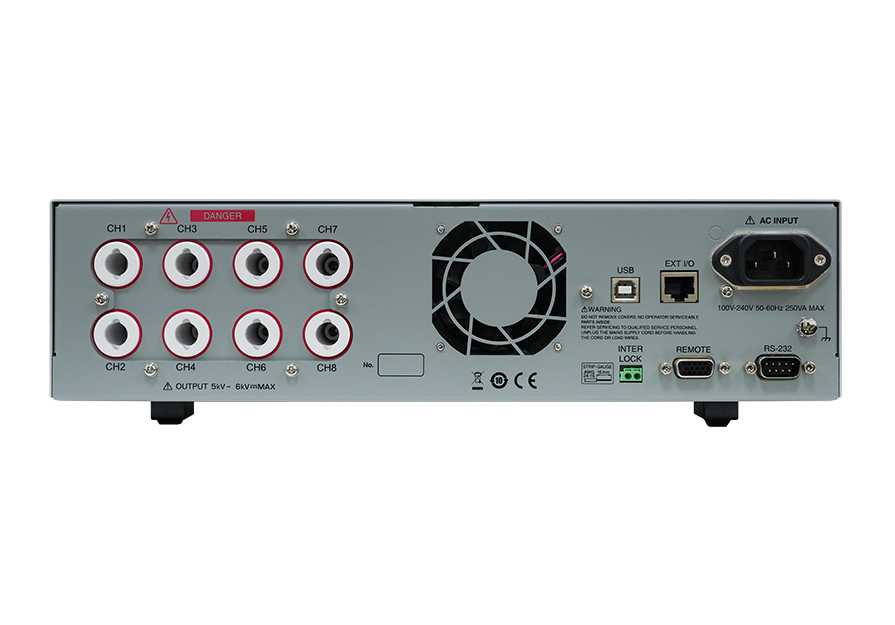

 通道數 8
AC耐壓測試
輸出電壓 10V~5000V
電壓解析度 1V
電壓精準度  ±(2% of setting +5V) 無負載
輸出頻率 50/60Hz
最大額定電流  30mA
漏電流範圍  0~31mA
漏電流解析度 0.001mA
漏電流精準度  ±(1% of reading +5uA)
測試時間  0.1~999s, 0 (Continuous)
測試時間解析度  0.1s
上升/ 持續/ 下降時間  0.1~99.9 sec
電弧偵測  檔位0為Off/ 可設定1-9檔(1最靈敏)
DC耐壓測試
輸出電壓 10V~6000V
電壓解析度 1V
電壓精準度   ±(2% of setting +5V)
最大額定電流  10mA
漏電流範圍 0~11mA
漏電流解析度  0.001mA
漏電流精準度  ±(1% of reading +5uA)
測試時間  0.1~999s, 0 (Continuous)
測試時間解析度 0.1s
上升/ 持續/ 下降時間  0.1~99.9 sec
電弧偵測  檔位0為Off/ 可設定1-9檔(1最靈敏)
絕緣阻抗
輸出電壓  10V~6000V
電壓解析度 1V
電壓精準度 ±(2% of setting+5V)
最大額定電流  1mA
絕緣阻抗範圍  200k~100GΩ (電流量測範圍 5nA ≦ i ≦ 1mA)
絕緣阻抗解析度 0.001MΩ
絕緣阻抗精準度 50V { 200k~500MΩ, ±(5% of reading+30kΩ)/ 500M~1GΩ, ±(10% of reading+20MΩ)/ 1G~10GΩ, ±(25% of reading+100MΩ)}
100V { 200k~200MΩ, ±(2% of reading+30kΩ)/ 200M~1GΩ, ±(5% of reading+20MΩ)/ 1G~20GΩ, ±(25% of reading+100MΩ)}
500V { 500k~500MΩ, ±(2% of reading+30kΩ)/ 500M~10GΩ, ±(5% of reading+20MΩ)/ 10G~50GΩ, ±(20% of reading+100MΩ)}
≥ 1000V { 1M~1GΩ, ±(2% of reading+30kΩ)/ 1G~10GΩ, ±(5% of reading+20MΩ)/ 10G~100GΩ, ±(20% of reading+100MΩ)}
測試時間 0.1~999s, 0 (Continuous)
測試時間解析度 0.1s
上升/ 持續/ 下降時間 0.1~99.9 sec



 一般規格

Remote 輸入信號 Test、Abort
Remote 輸出信號 Pass、Fail、HV output、Testing
安全開關 進行測試時需要將INTER LOCK進行短路，機台才能輸出測試電壓
內建儲存 7640(64組)、7641(32組)
USB Host 儲存 儲存設定檔案及韌體的更新，存檔組數取決於USB容量大小
多步測試 每個檔案最多8 (7640)/ 16 (7641)個步驟
介面 RS-232、Remote、USB Host/Device、EXT.I/O
電源需求 電壓：100Vac~240Vac/ 頻率：50/60Hz ±5%
消耗功率 350VA
液晶螢幕 4.3吋TFT，彩色顯示(480*272)
操作環境 溫度：5℃~40℃、濕度：20~80%RH
外觀尺寸(W*H*D) 340×88×369.6mm(7640)/ 340×88×429.6mm(7641)
重量 12Kg(7640)/ 14Kg(7641)
