精密四線式線材測試儀8765

精密四線式線材測試儀8765
Features
Datasheet Inquiry

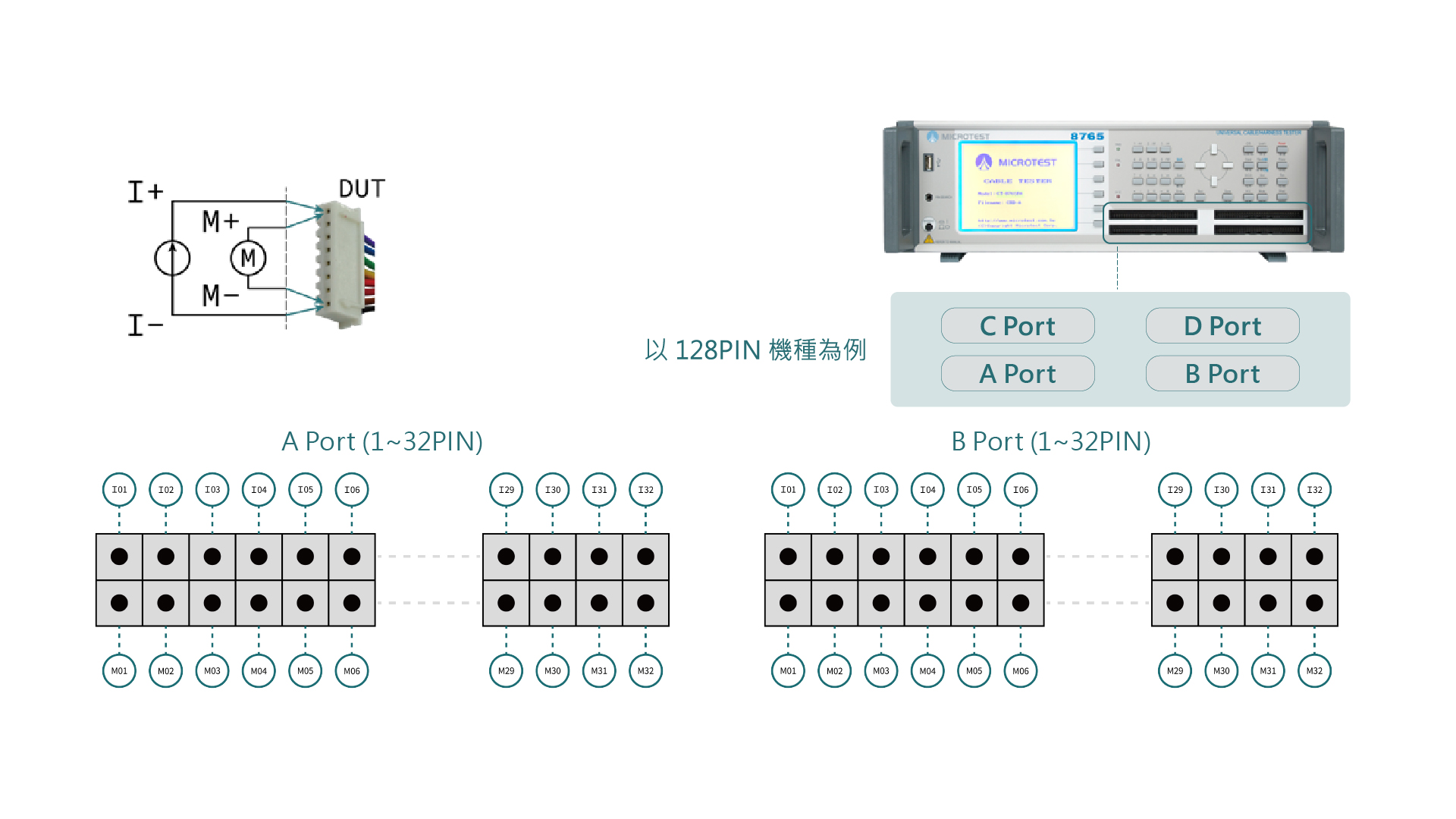

  • 四線式低阻測量 1mΩ~52Ω

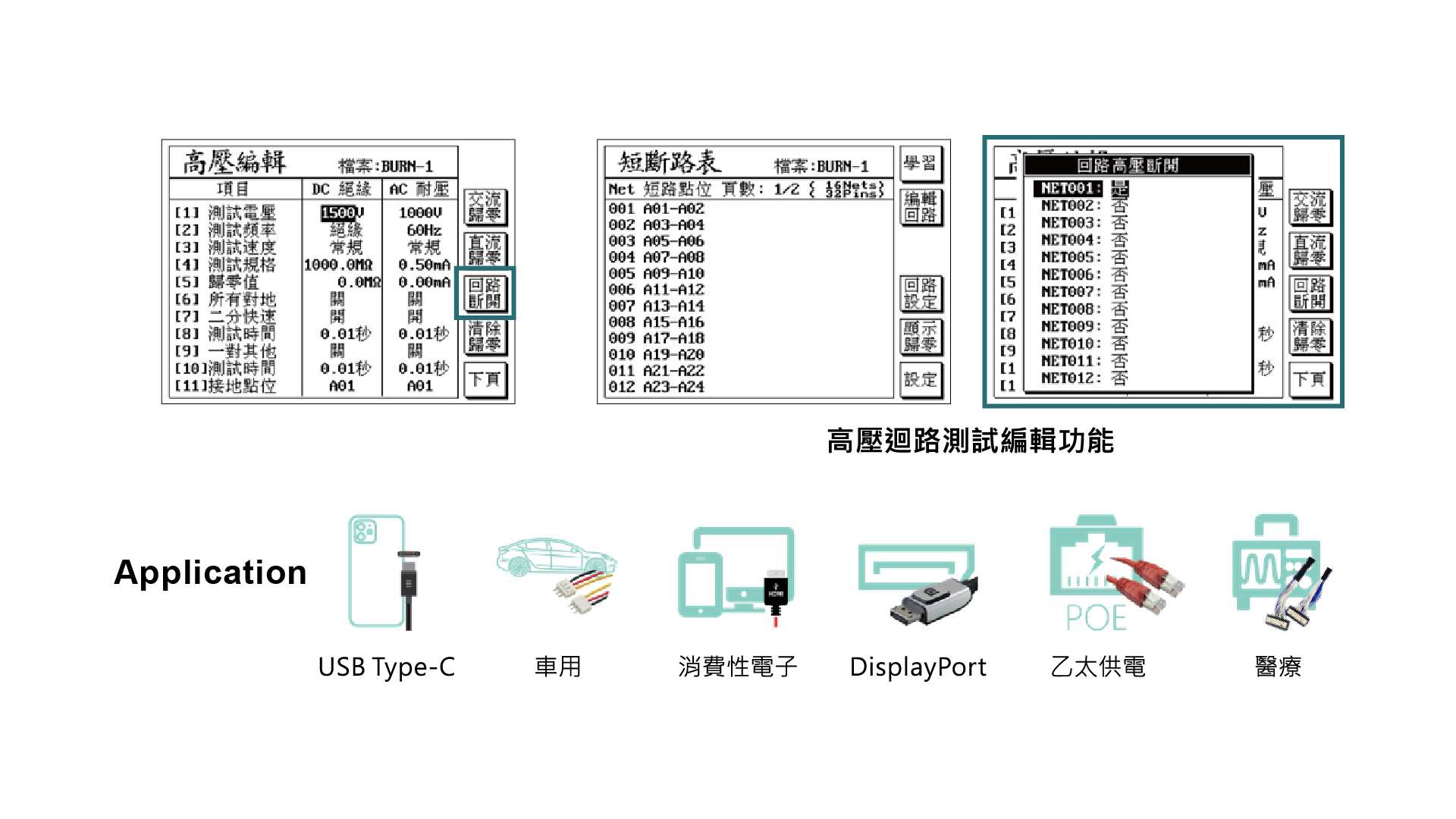

  • 高壓編程測試功能
  • 支援DC 24V輸出，檢測短/斷路、絕緣電阻
  • AC耐壓最高1000V/ DC耐壓最高1500V I 8765
  • AC耐壓最高700V/ DC耐壓最高1000V I 8765NAK
  • 8765測試點位(64/ 128/ 256點)
  • 8765NAK測試點位(512點)
  • 絕緣阻抗測試

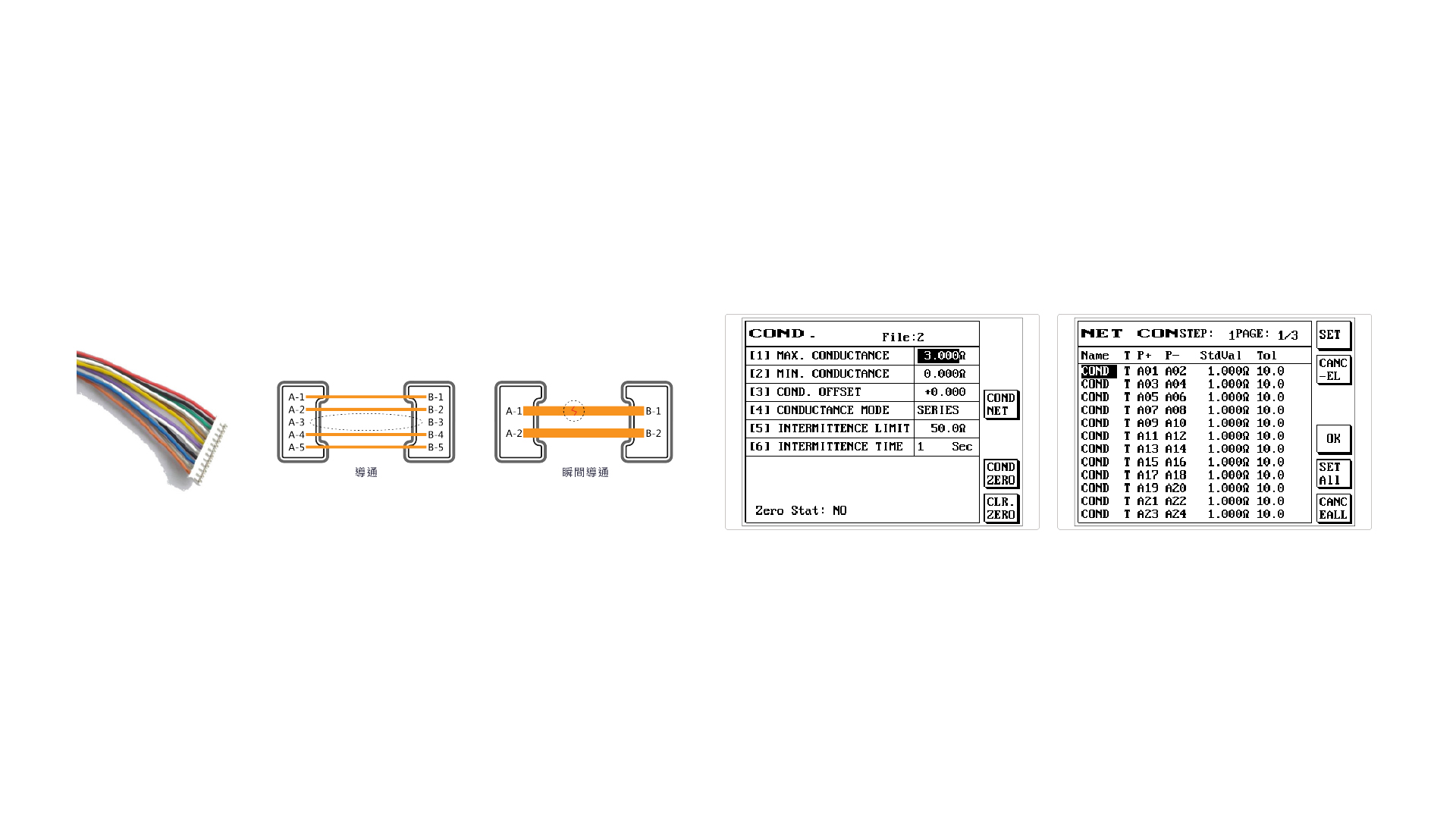

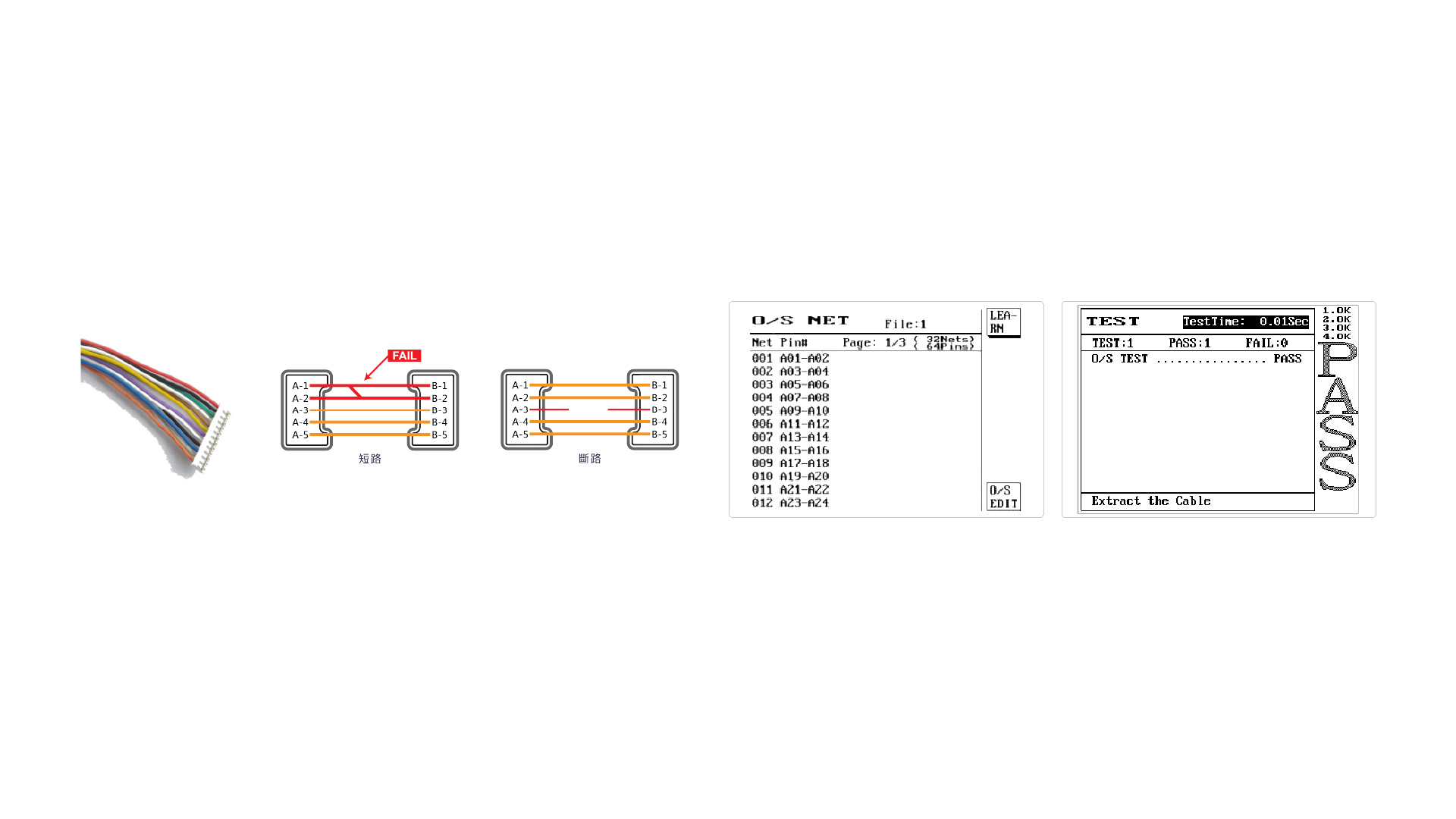

  • 導通電阻 / 短斷路 / 快速瞬斷測試
  • 支援BAR Code掃描

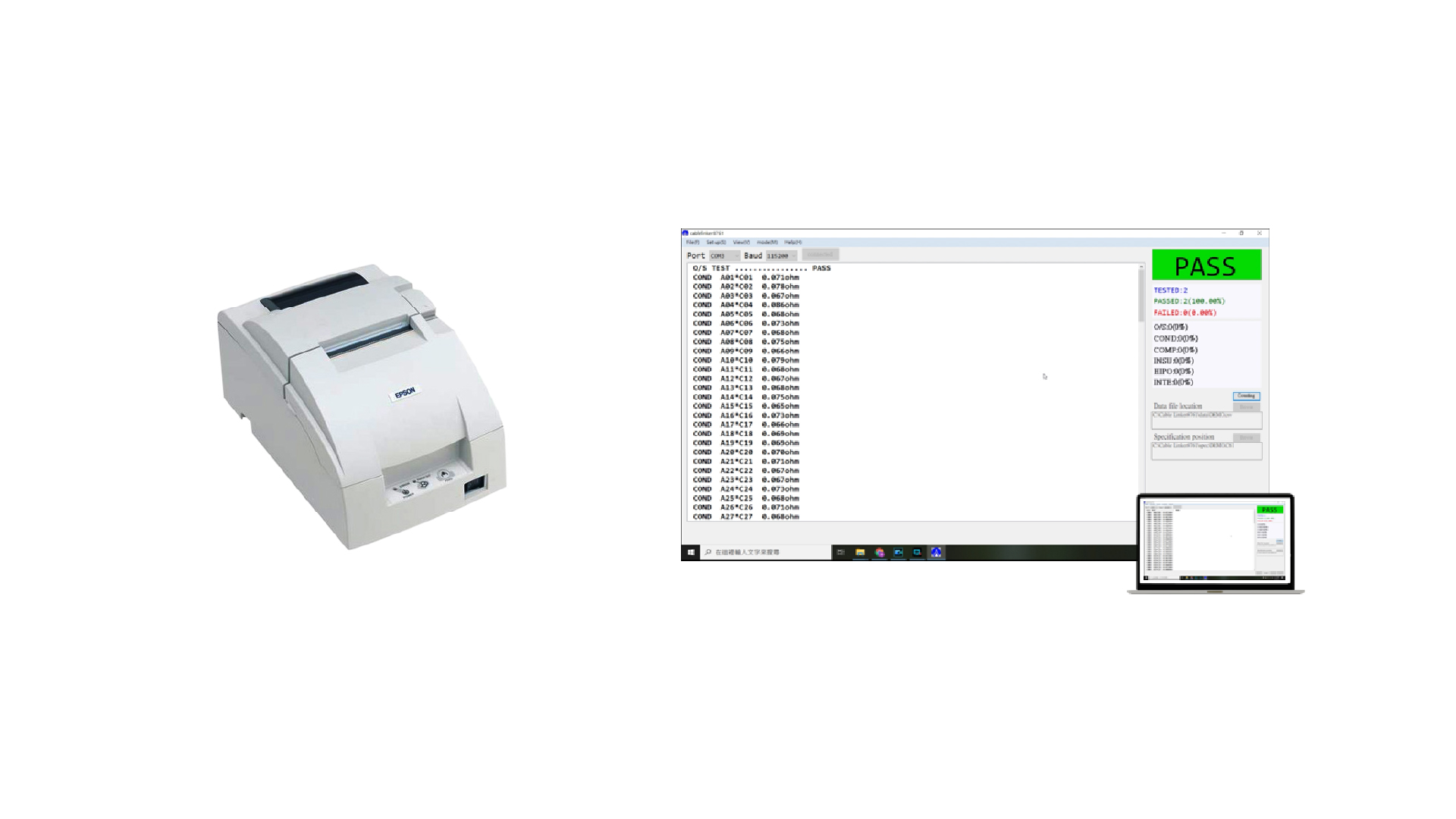

  • 支援連結列表機列印數據
  • 支援多組產品測試

MICROTEST 8765/ 8765NAK 系列線材測試儀，量測技術採用精密四 線式量測，滿足低阻性1mΩ等級的線束產品進行完整的電氣特性測 試，測試項目包含導通電阻、短斷路、AC/ DC安規耐壓、IR絕緣、 元件(電阻/電容/二極體)，測試點位可選型64/ 128/ 256/ 512點， AC耐壓輸出最高1000V，DC耐壓輸出最高1500V，支援PC連線軟 體與BAR Code掃描，滿足線材連接器生產自動線測試要求。

Specifications

量測規格

型號 8765FA 8765NA 8765N 8765NAK 8765NK
測量方法 四線式
測試點數 64/128/25 512
強化汽車線束可靠度測試

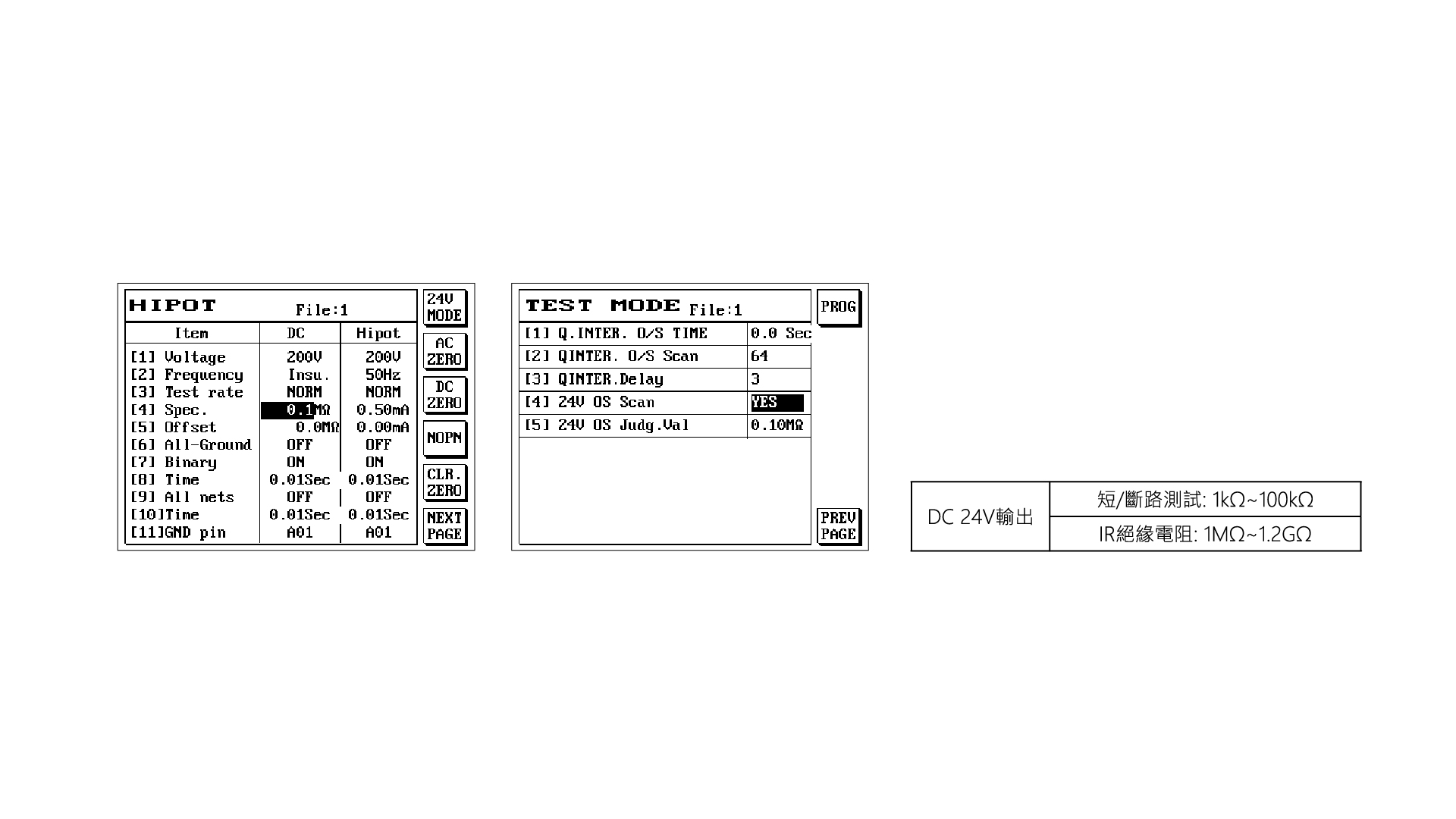

DC 24V輸出 短/斷路測試: 1kΩ~100kΩ
IR絕緣電阻: 1MΩ~1.2GΩ

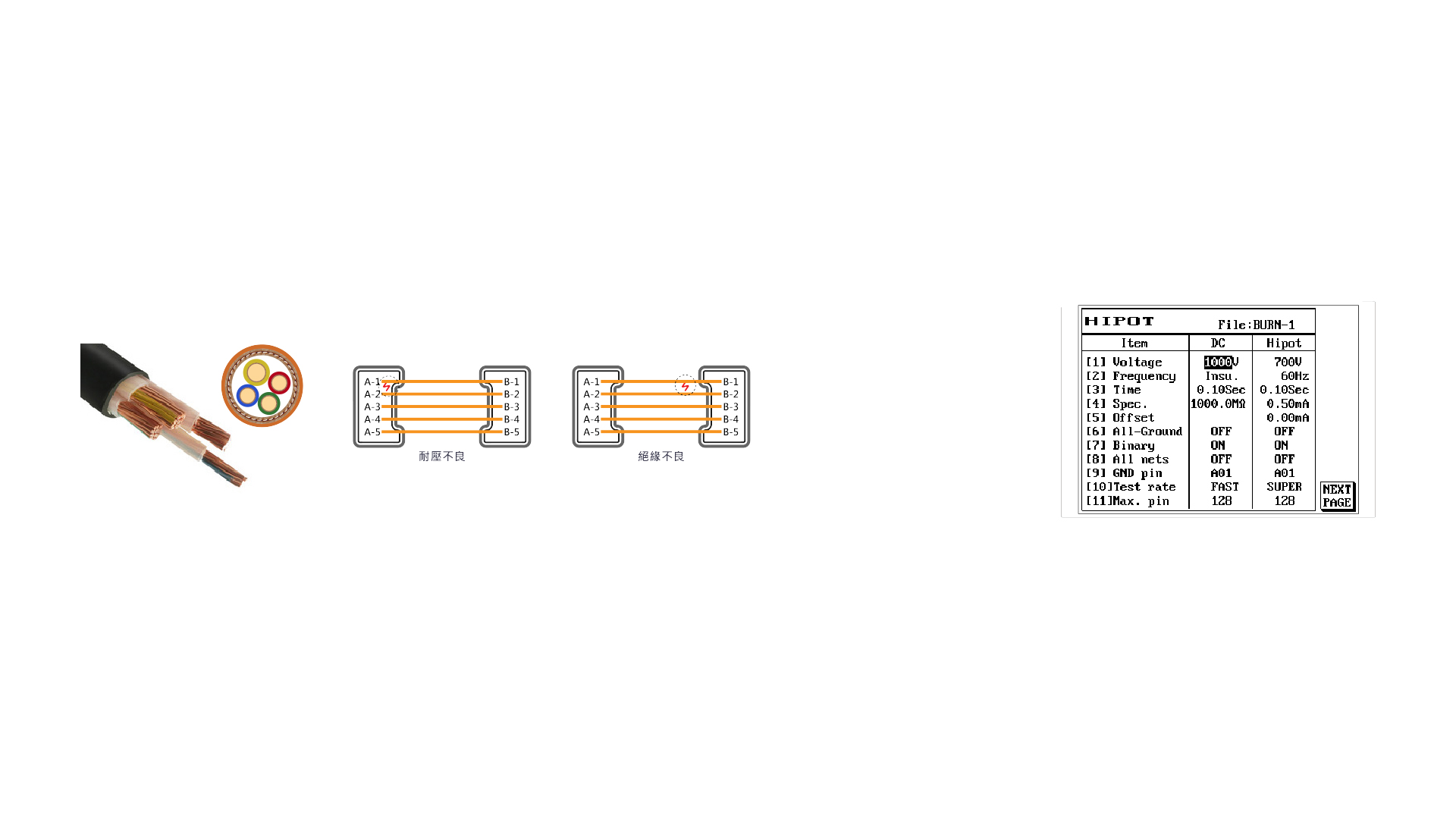

耐壓/絕緣測試
AC高壓 100~1000V 100~700V - 100~700V -
DC高壓 50~1500V 50~1000V 50~1000V 50~1000V 50~1000V
AC耐壓漏電流 0.01mA~5mA
AC電弧偵測 1~48
DC耐壓漏電流 0.1uA~1200uA
DC電弧偵測 1~48
迴路點位高壓編程功能 ●
IR絕緣阻抗 1MΩ~1.2GΩ
高壓輸出精準度 ±5%
高壓測量精準度 ±5%
額定輸出 5Vdc
高壓測量時間 0.01秒~60秒
線材規格要求 最大容許電容量5uF
最大容許電容量5uF 導通/短斷路測試
導通電阻   測量範圍   1mΩ~52Ω
 電流信號  10mA
 瞬間導通 100mΩ~52Ω
 短斷路/瞬間短斷路/ 快速瞬斷 1kΩ~100kΩ
 支援短斷路端點判斷 ●
 支援單邊測試  ●

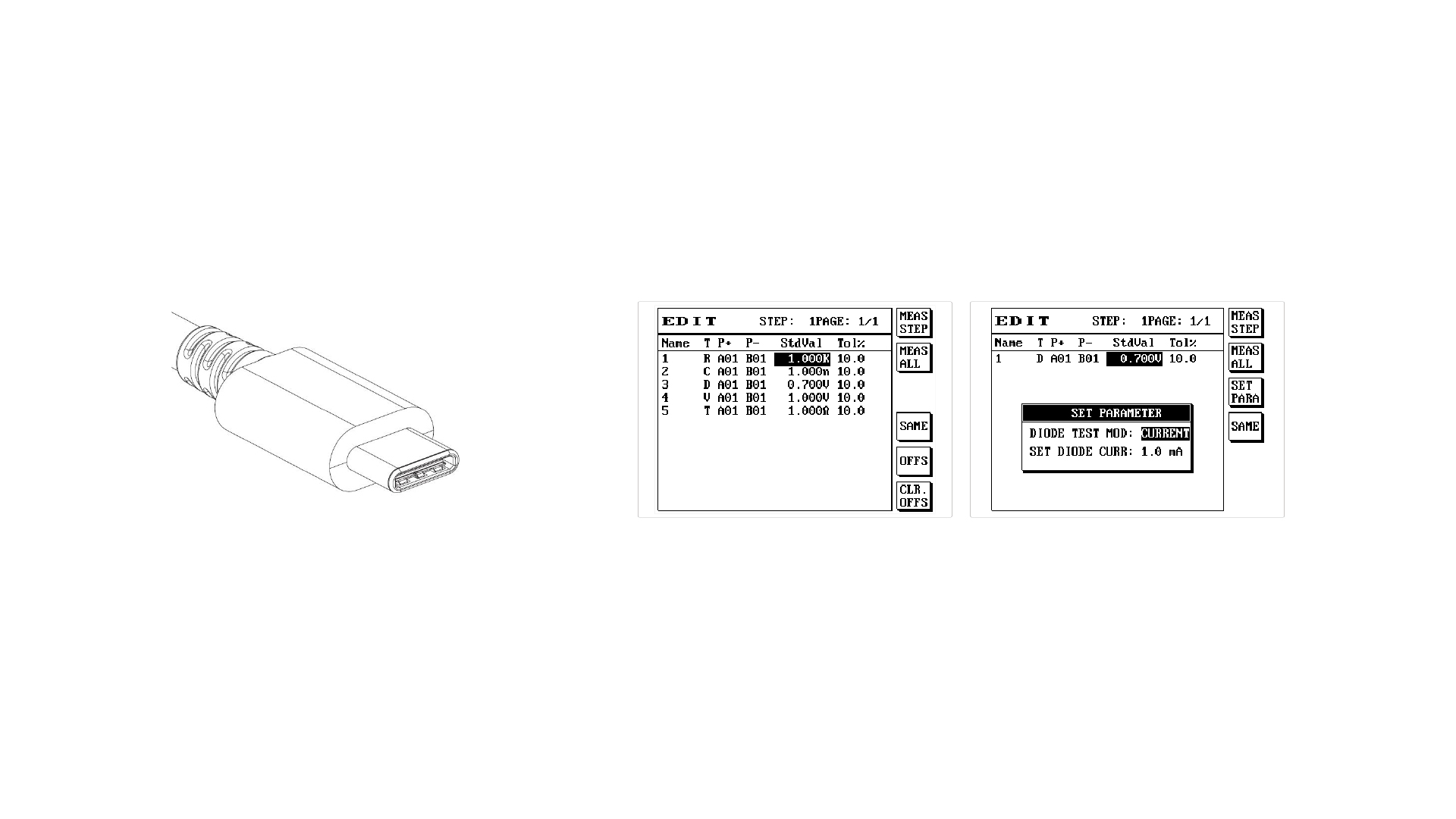

      元件測試
電阻值測試   測量範圍      50mΩ~20MΩ
電平信號 0.1~3V
電容值測試  測量範圍  0pF~12µF
頻率信號 AUTO檔位 (可選) 48Hz/ 480Hz/ 4.8kHz/ 48kHz
電平信號 0.1V~1.2V
 二極體測試 測量範圍  0.1~6.8V
進階功能項目  可程式化連續測試/自動找點/自動診斷
測試掃描模式 自動/ 手動/ 外部
量測訊號 低電壓量測訊號
 存儲記憶體 最多可儲存500組測試設定檔案
 控制面版 系統/ 快速/ 編輯/ 功能按鍵群組
 指示器 Pass/Fail (LED) / 紅綠指示燈/ 畫面顯示/ 聲響



一般規格

電源需求 固定電壓：115/230 Vac ±10%、頻率：60/50Hz
消耗功率 64PIN：70VA、128PIN：70VA、256PIN：100VA、512 PIN：250VA
介面 RS-232、USB Host、Print、Remote
啟動方式 手動、自動、Remote Control
液晶螢幕 320*240解析度圖形液晶顯示
操作環境 溫度：15℃-35℃　濕度：RH≦70%
外觀尺寸(W*H*D) 64 PIN：435x145x406mm、128 PIN：435x145x406mm、256 PIN：435x190x406mm、512 PIN：435x270x360 mm
重量 64 PIN：8.44kg、128 PIN：9.3kg、256 PIN：14kg、512 PIN：18kg
