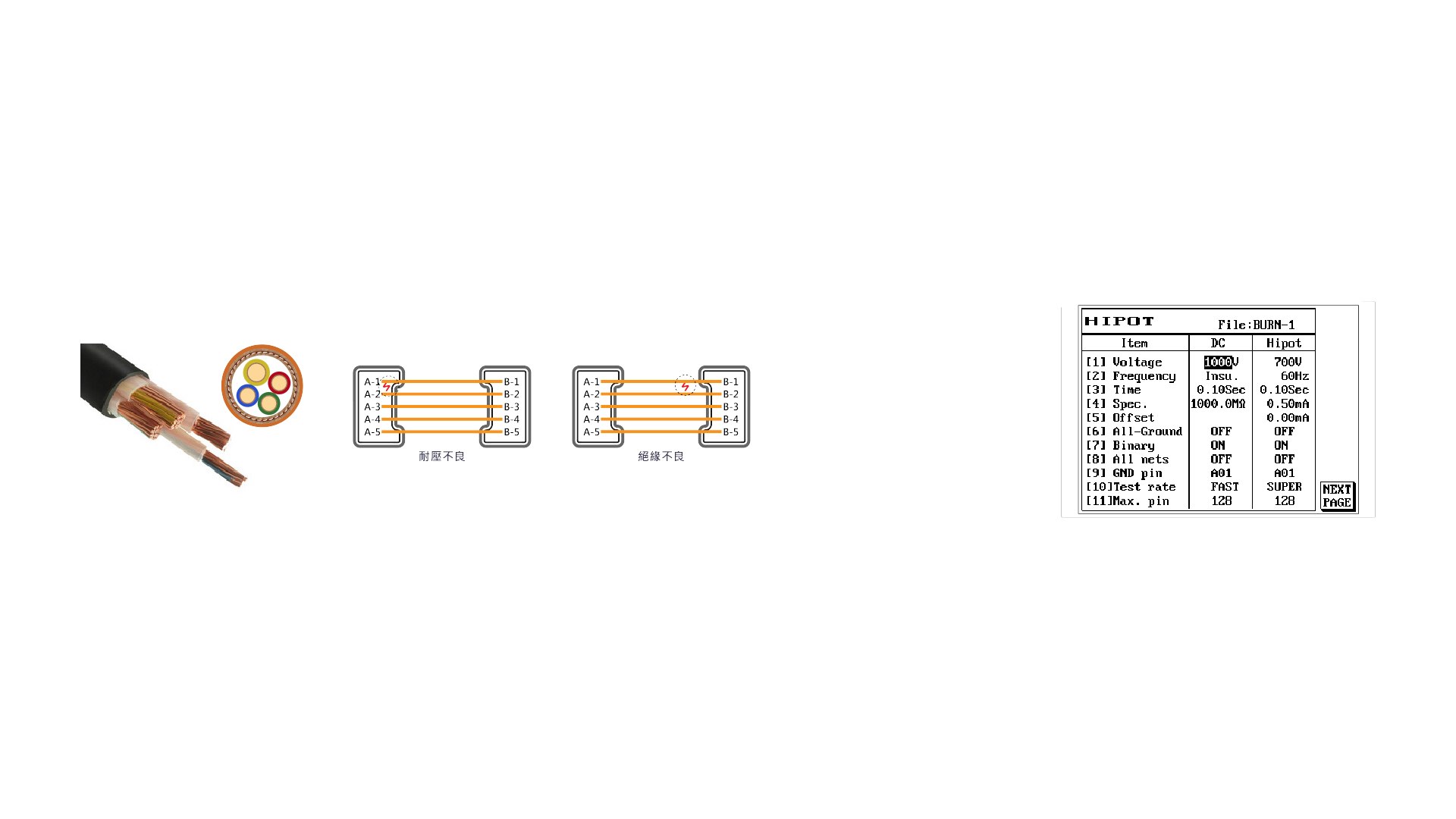

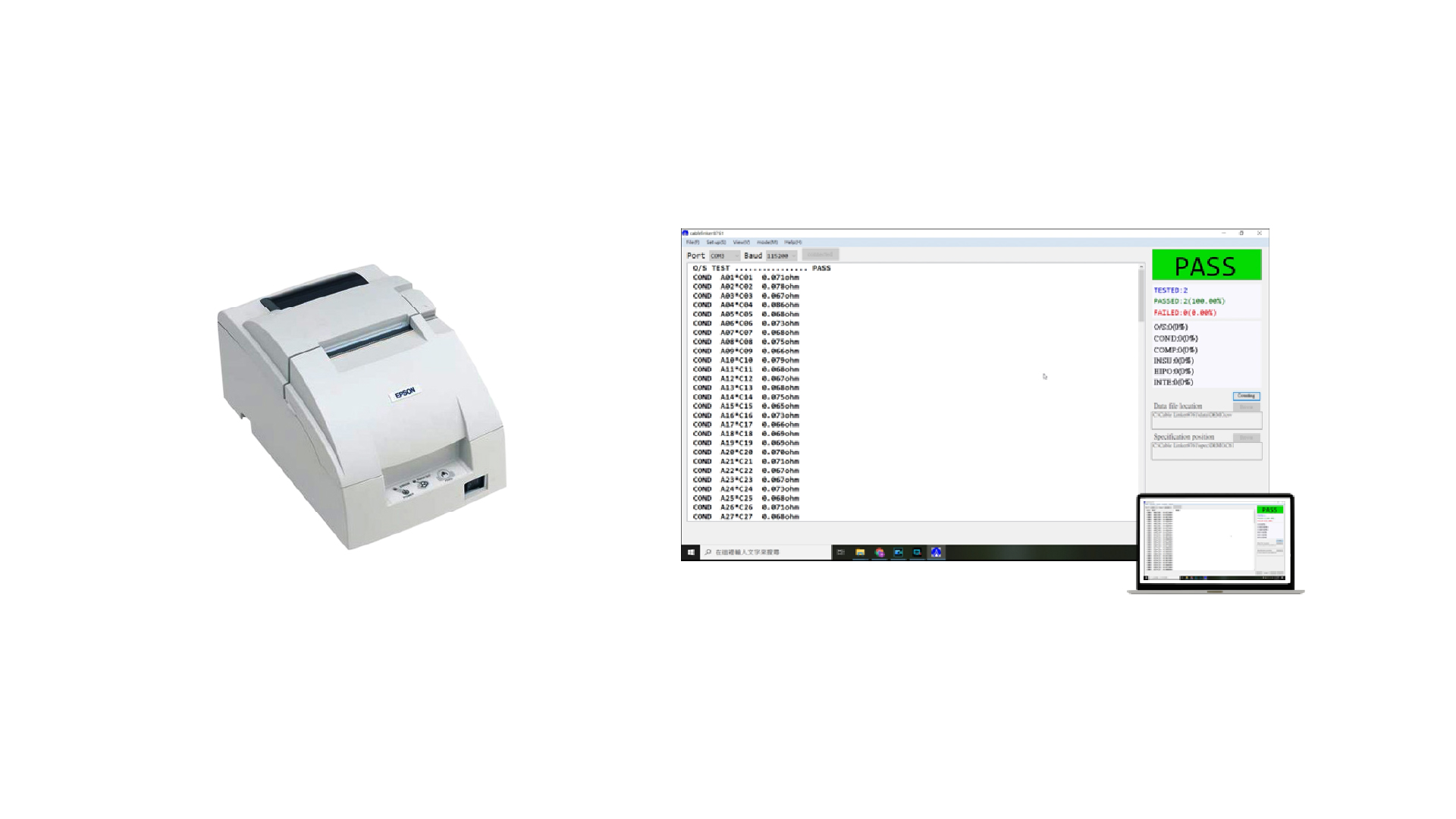

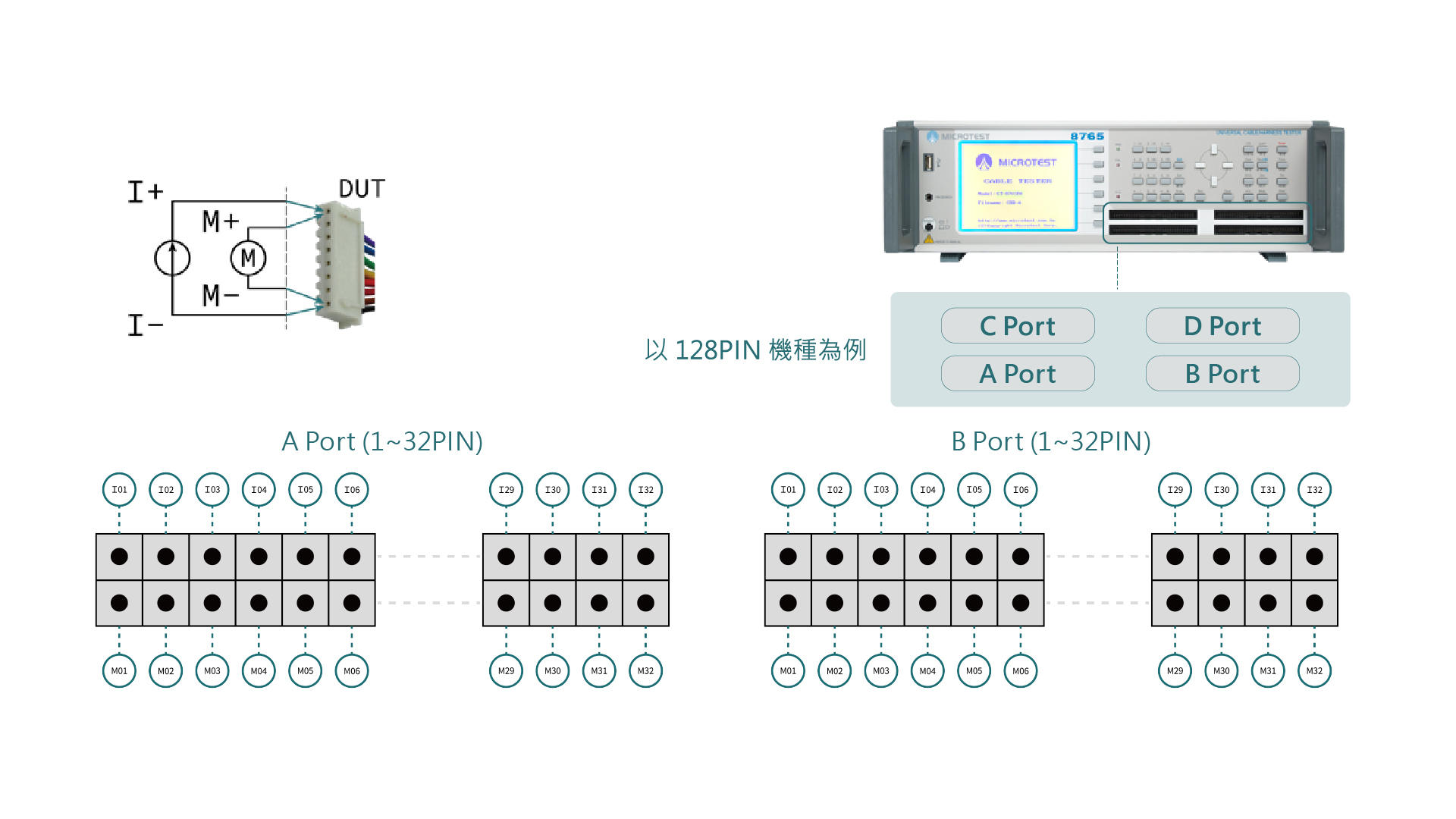

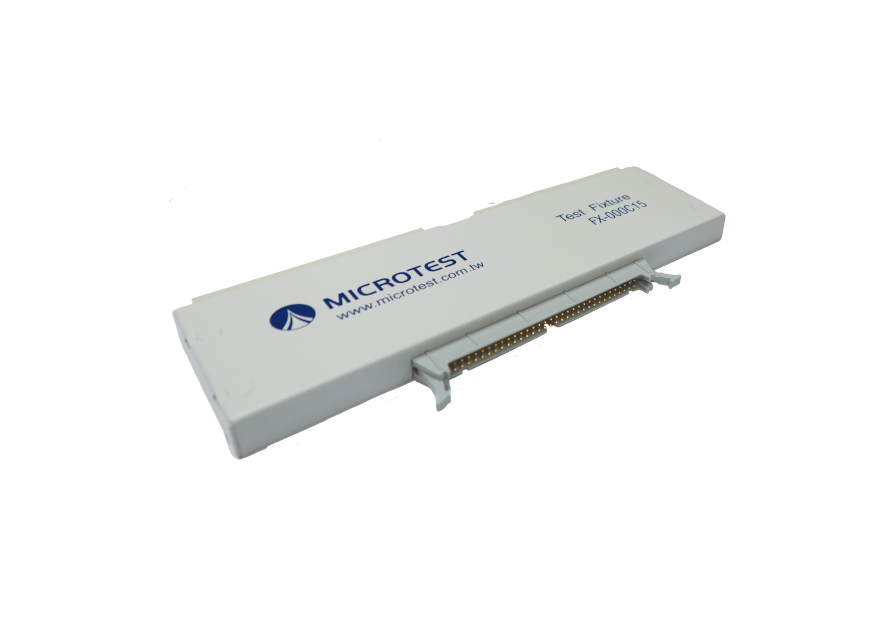

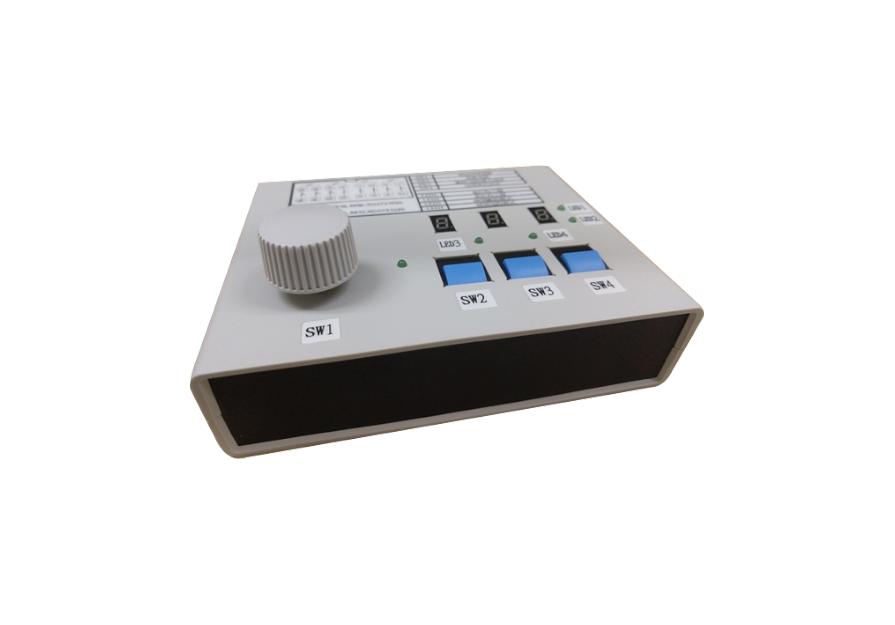

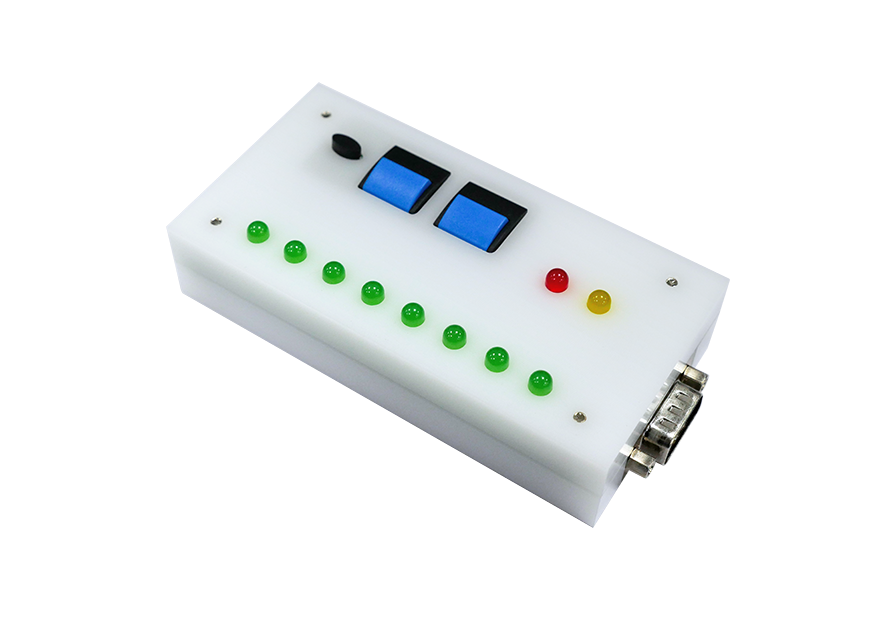

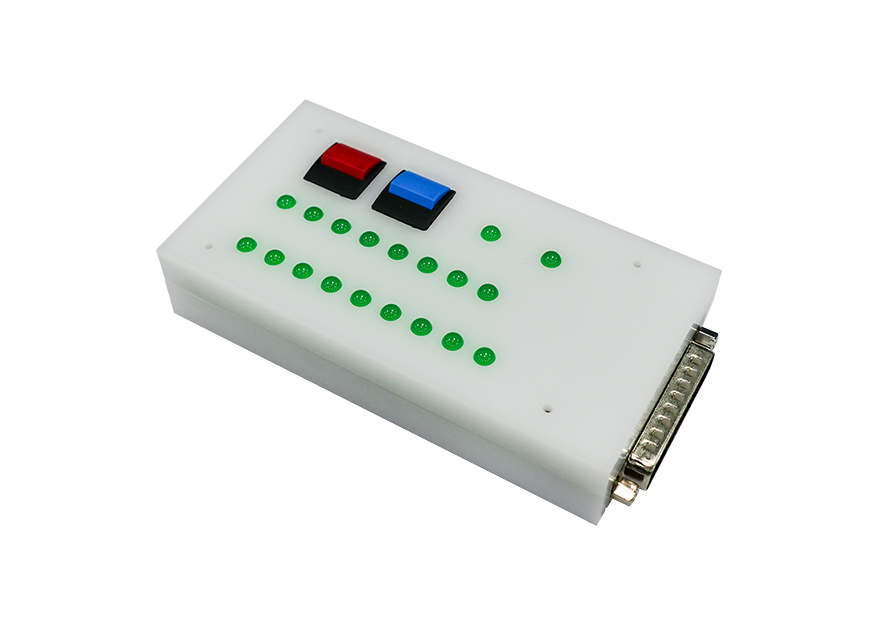

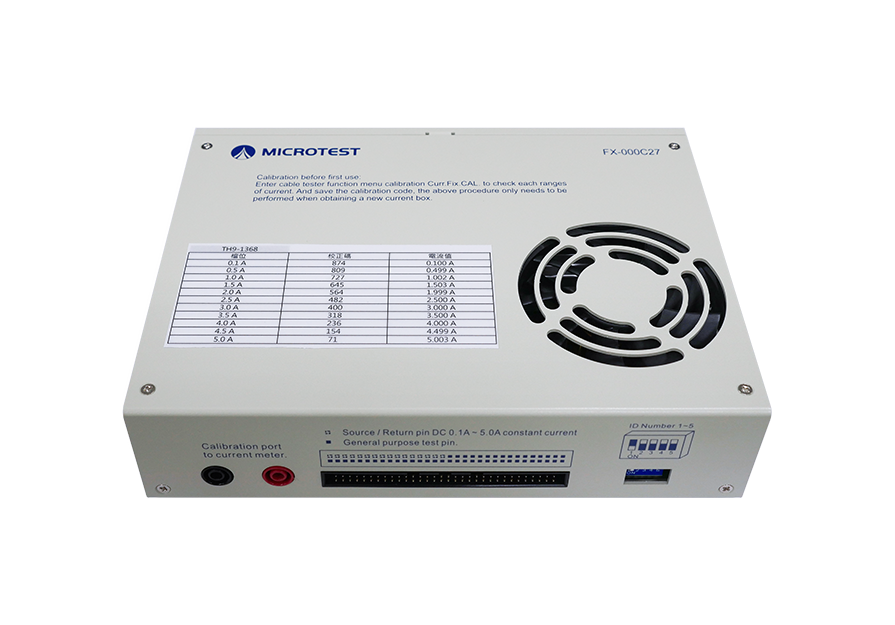

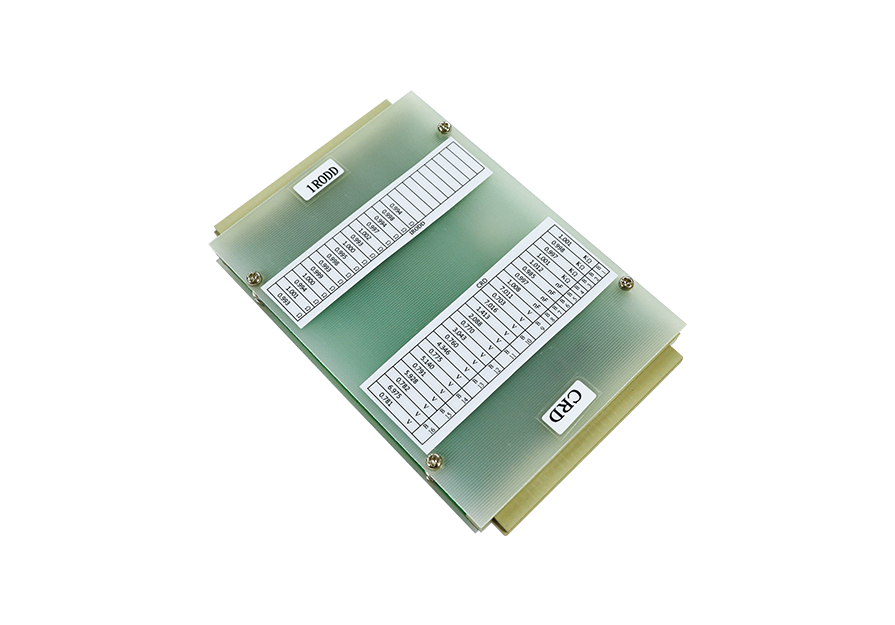

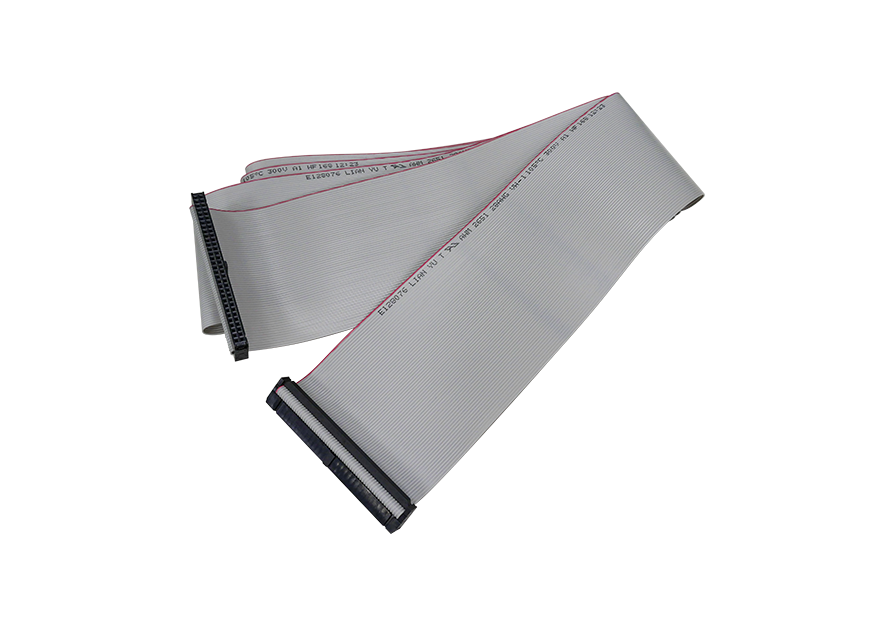

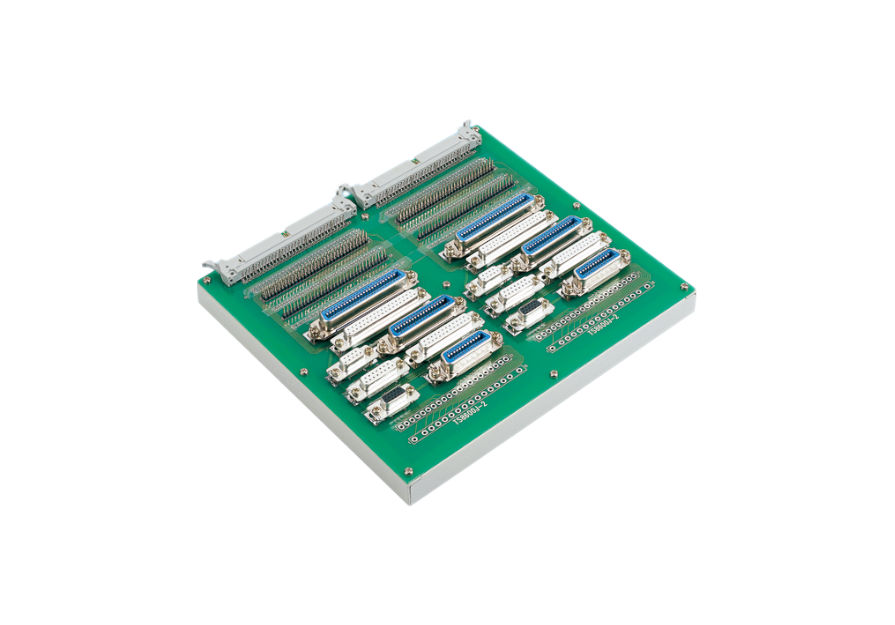

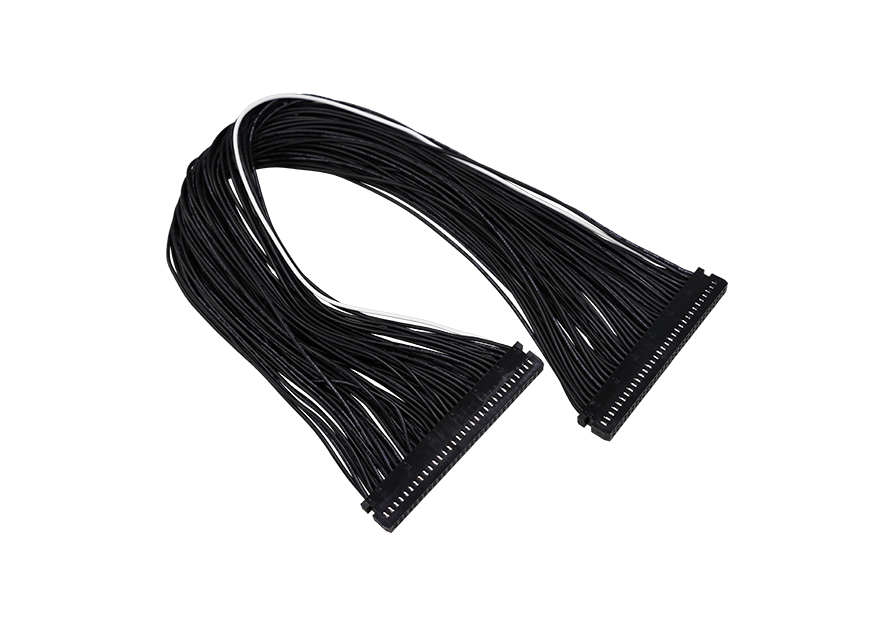

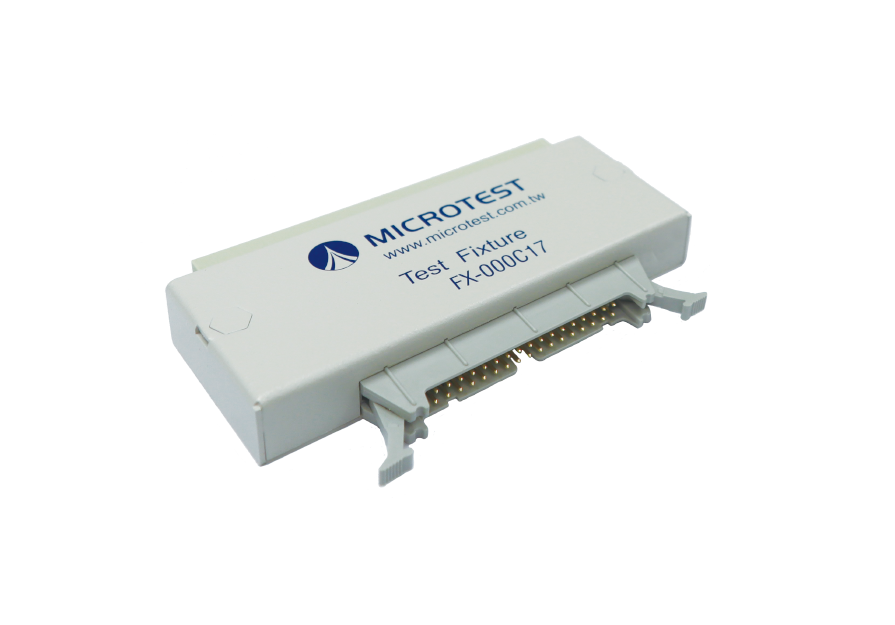

MICROTEST 8765/ 8765NAK 系列線材測試儀，量測技術採用精密四 線式量測，滿足低阻性1mΩ等級的線束產品進行完整的電氣特性測 試，測試項目包含導通電阻、短斷路、AC/ DC安規耐壓、IR絕緣、 元件(電阻/電容/二極體)，測試點位可選型64/ 128/ 256/ 512點， AC耐壓輸出最高1000V，DC耐壓輸出最高1500V，支援PC連線軟 體與BAR Code掃描，滿足線材連接器生產自動線測試要求。
量測規格
| 型號 | 8765FA | 8765NA | 8765N | 8765NAK | 8765NK |
| 測量方法 | 四線式 | ||||
| 測試點數 | 64/128/25 | 512 | |||
| 強化汽車線束可靠度測試 | |||||

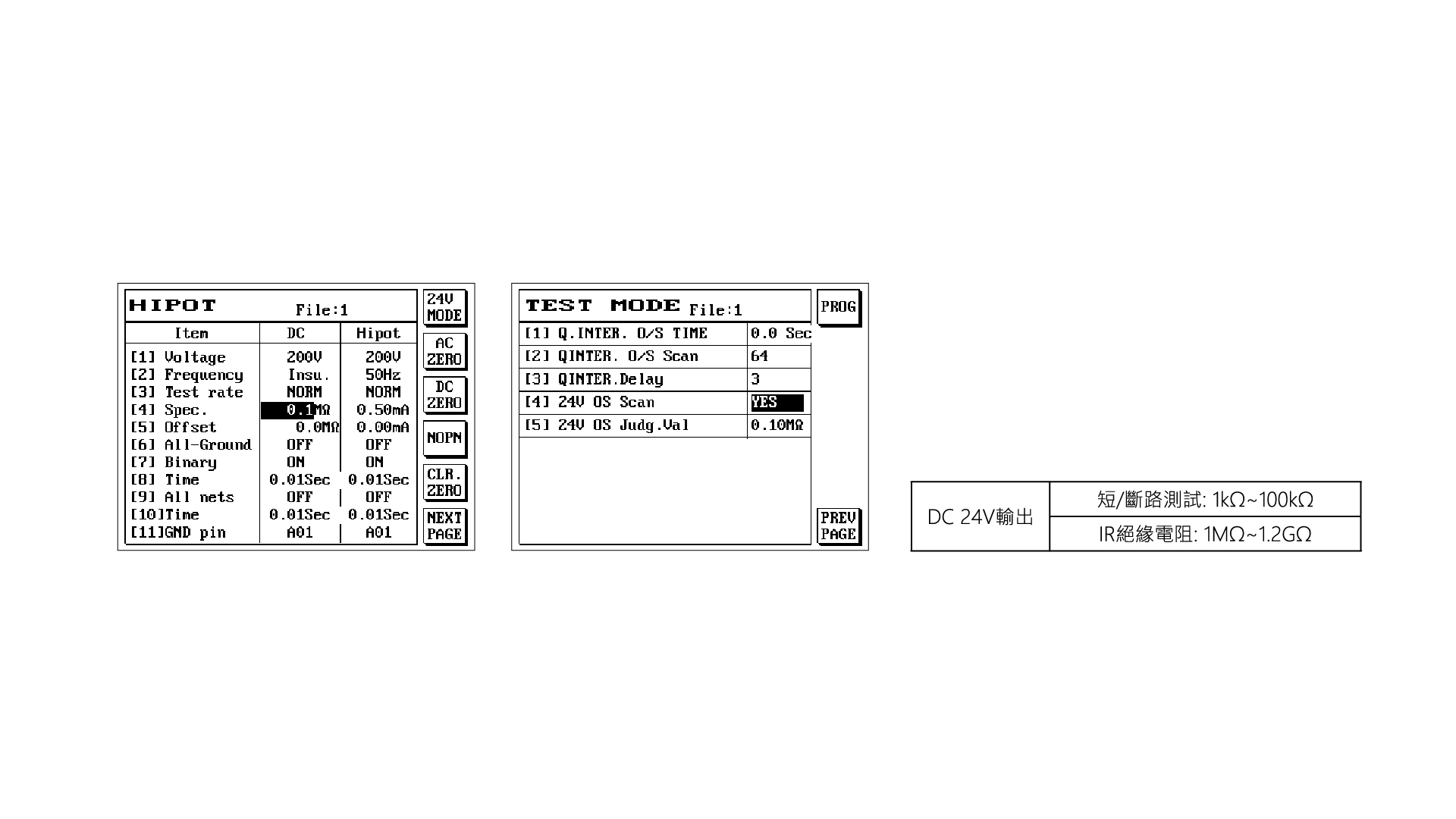

| DC 24V輸出 | 短/斷路測試: 1kΩ~100kΩ | ||||
| IR絕緣電阻: 1MΩ~1.2GΩ | |||||
| 耐壓/絕緣測試 | |||||
| AC高壓 | 100~1000V | 100~700V | - | 100~700V | - |
| DC高壓 | 50~1500V | 50~1000V | 50~1000V | 50~1000V | 50~1000V |
| AC耐壓漏電流 | 0.01mA~5mA | ||||
| AC電弧偵測 | 1~48 | ||||
| DC耐壓漏電流 | 0.1uA~1200uA | ||||
| DC電弧偵測 | 1~48 | ||||

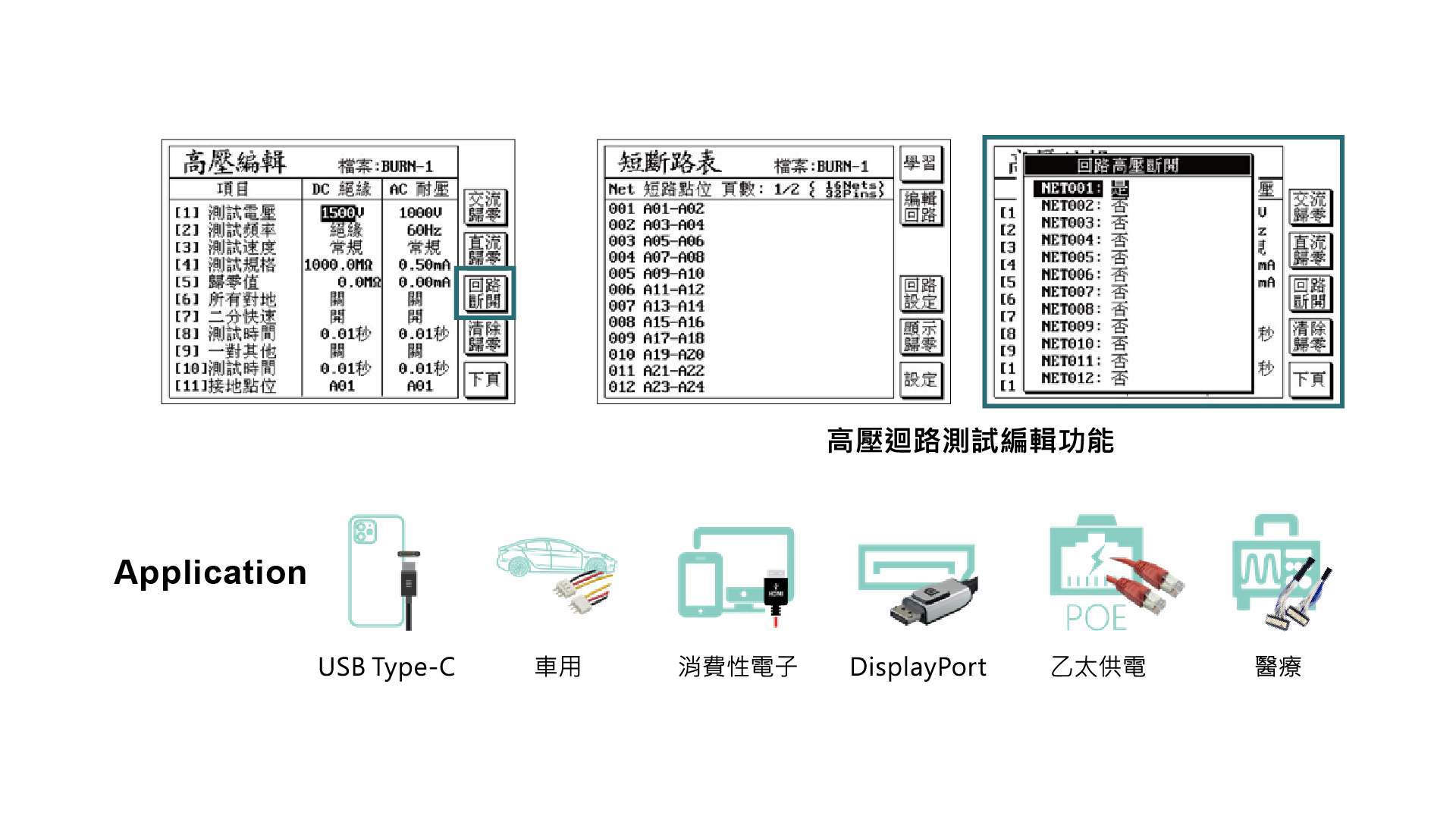

| 迴路點位高壓編程功能 | ● | ||||
| IR絕緣阻抗 | 1MΩ~1.2GΩ | ||||
| 高壓輸出精準度 | ±5% | ||||
| 高壓測量精準度 | ±5% | ||||
| 額定輸出 | 5Vdc | ||||
| 高壓測量時間 | 0.01秒~60秒 | ||||
| 線材規格要求 | 最大容許電容量5uF | ||||
| 最大容許電容量5uF 導通/短斷路測試 | |||||

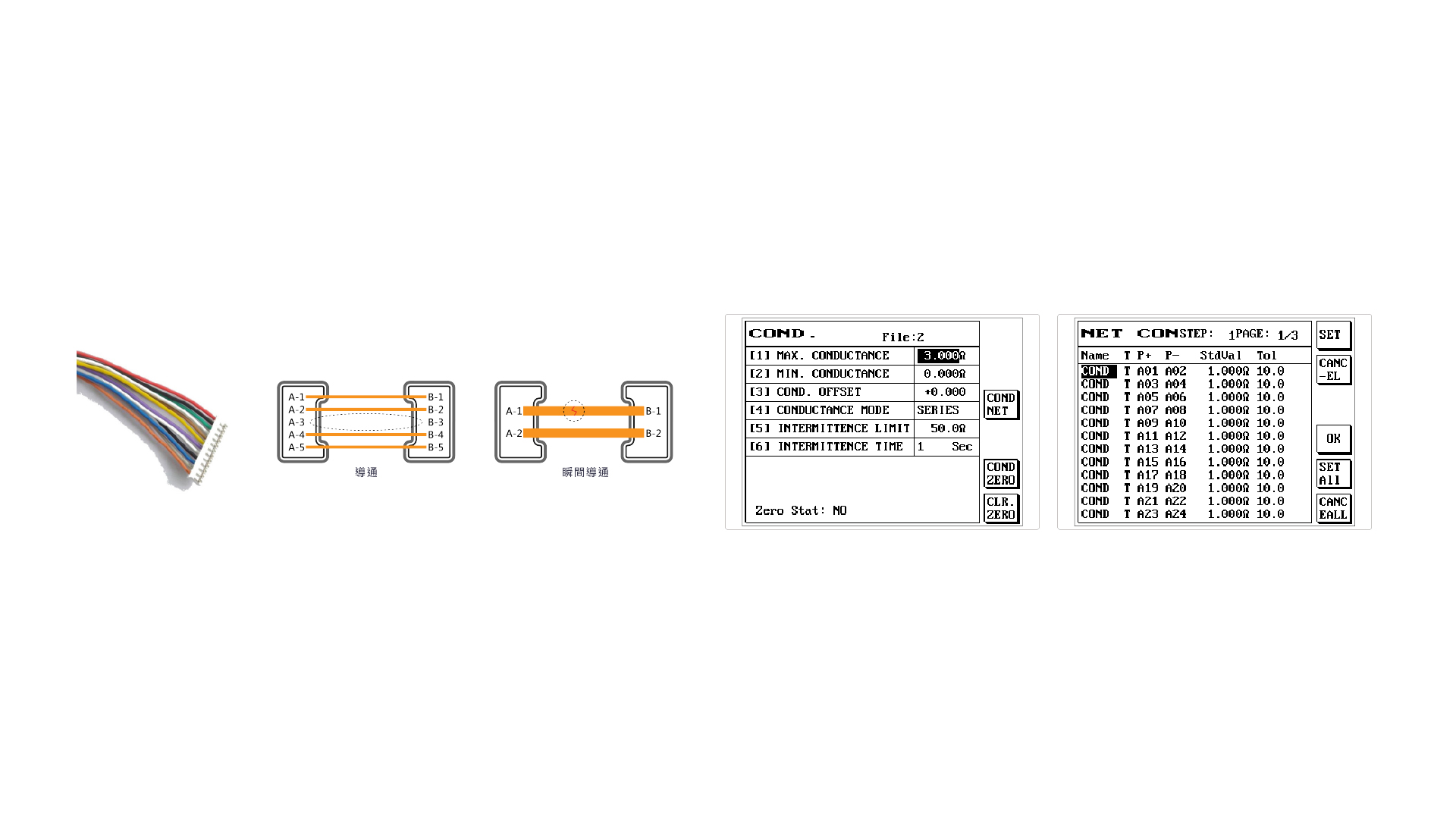

| 導通電阻 | 測量範圍 | 1mΩ~52Ω | |||
| 電流信號 | 10mA | ||||
| 瞬間導通 | 100mΩ~52Ω | ||||

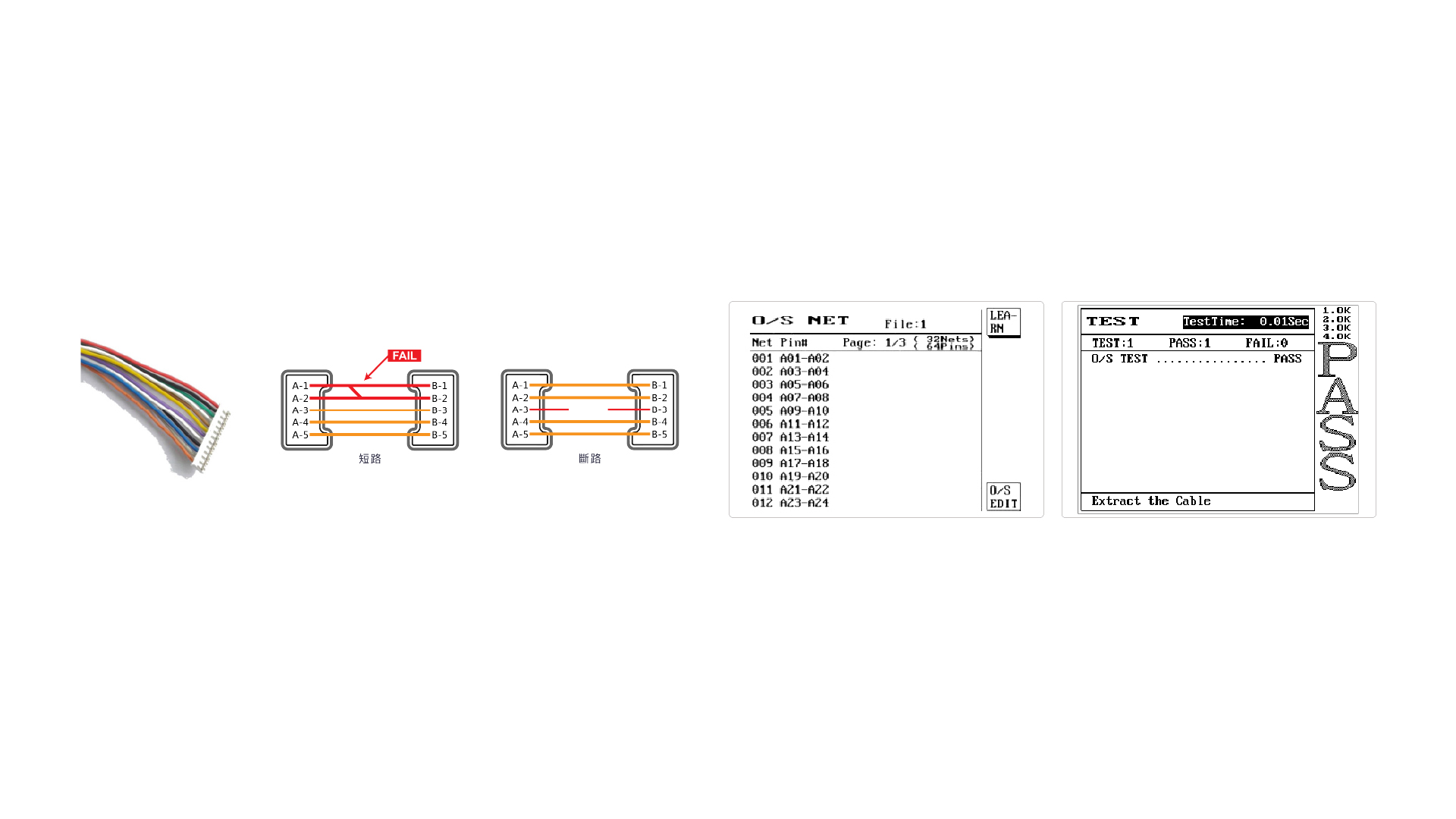

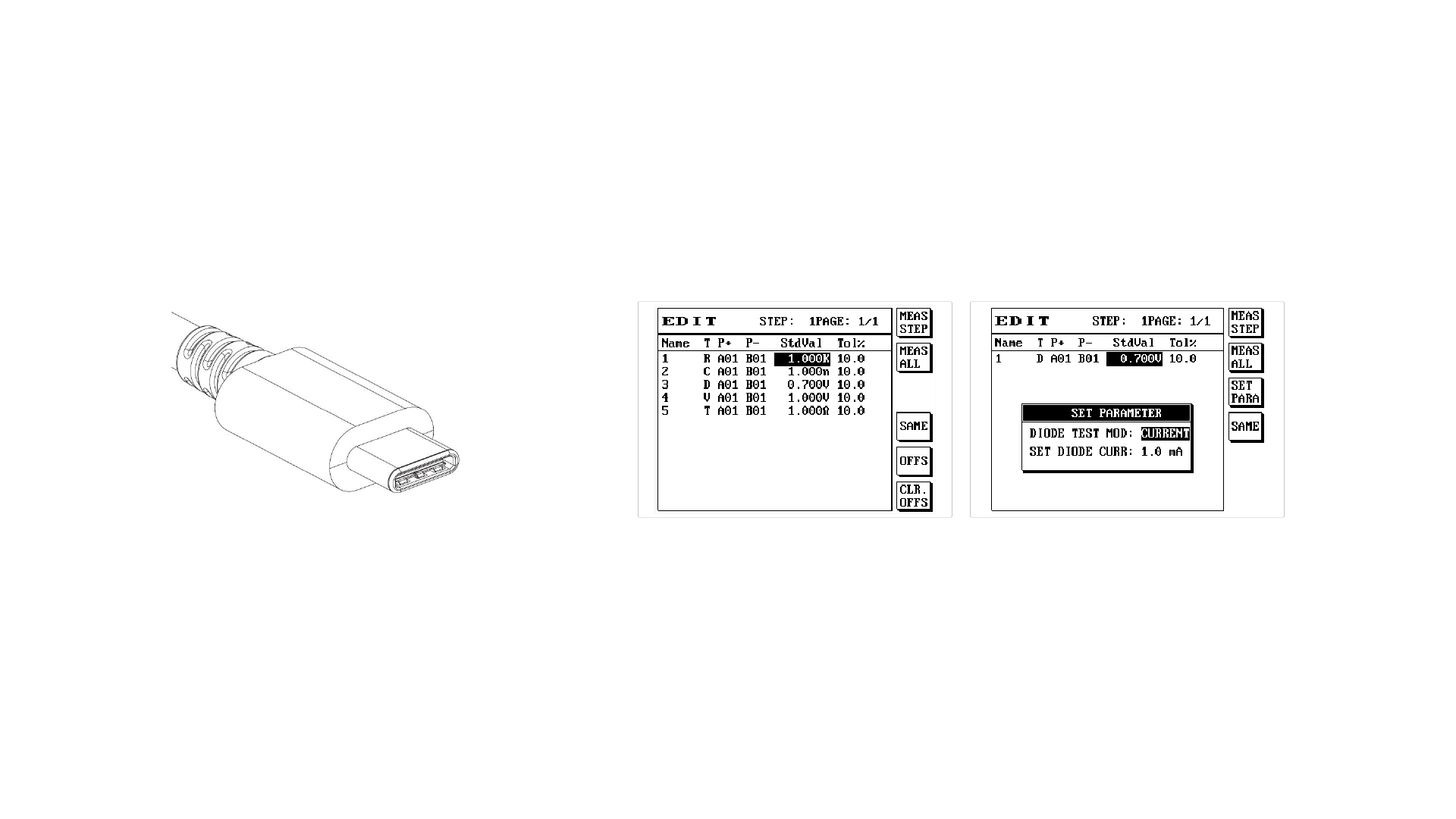

| 短斷路/瞬間短斷路/ 快速瞬斷 | 1kΩ~100kΩ | ||||
| 支援短斷路端點判斷 | ● | ||||
| 支援單邊測試 | ● | ||||
| 元件測試 | |||||
| 電阻值測試 | 測量範圍 | 50mΩ~20MΩ | |||
| 電平信號 | 0.1~3V | ||||
| 電容值測試 | 測量範圍 | 0pF~12µF | |||
| 頻率信號 | AUTO檔位 (可選) 48Hz/ 480Hz/ 4.8kHz/ 48kHz | ||||
| 電平信號 | 0.1V~1.2V | ||||
| 二極體測試 | 測量範圍 | 0.1~6.8V | |||
| 進階功能項目 | 可程式化連續測試/自動找點/自動診斷 | ||||
| 測試掃描模式 | 自動/ 手動/ 外部 | ||||
| 量測訊號 | 低電壓量測訊號 | ||||
| 存儲記憶體 | 最多可儲存500組測試設定檔案 | ||||
| 控制面版 | 系統/ 快速/ 編輯/ 功能按鍵群組 | ||||
| 指示器 | Pass/Fail (LED) / 紅綠指示燈/ 畫面顯示/ 聲響 | ||||
一般規格
| 電源需求 | 固定電壓：115/230 Vac ±10%、頻率：60/50Hz |
| 消耗功率 | 64PIN：70VA、128PIN：70VA、256PIN：100VA、512 PIN：250VA |

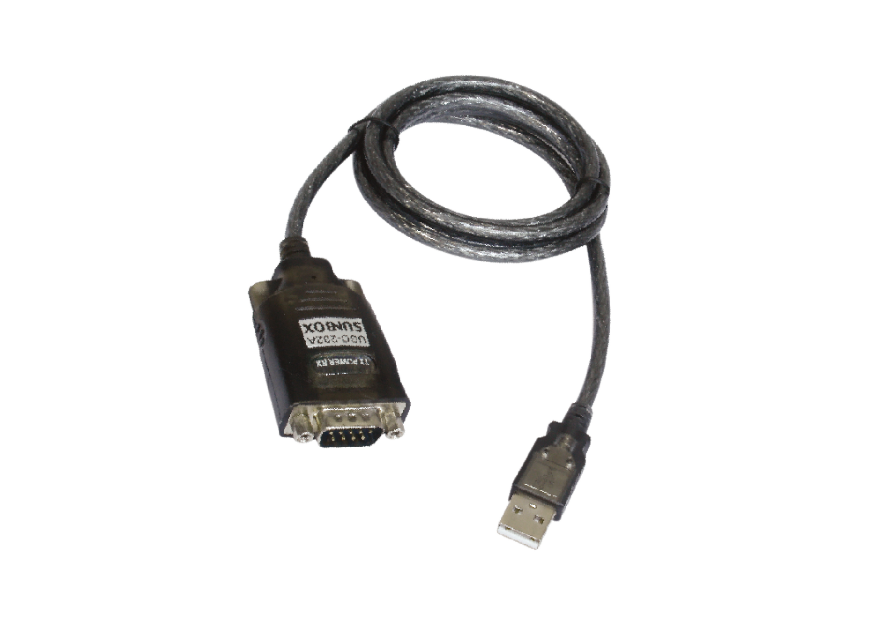

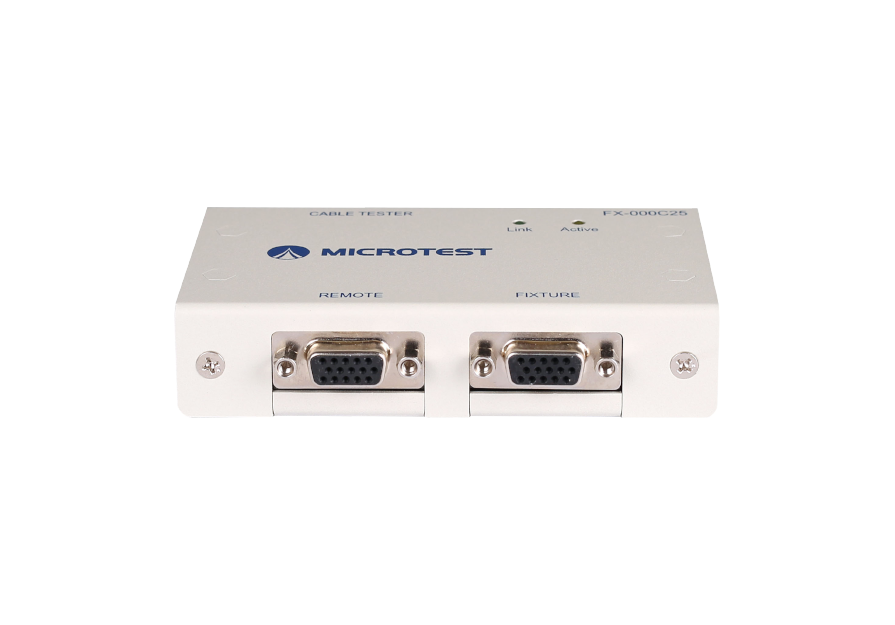

| 介面 | RS-232、USB Host、Print、Remote |
| 啟動方式 | 手動、自動、Remote Control |
| 液晶螢幕 | 320*240解析度圖形液晶顯示 |
| 操作環境 | 溫度：15℃-35℃ 濕度：RH≦70% |
| 外觀尺寸(W*H*D) | 64 PIN：435x145x406mm、128 PIN：435x145x406mm、256 PIN：435x190x406mm、512 PIN：435x270x360 mm |
| 重量 | 64 PIN：8.44kg、128 PIN：9.3kg、256 PIN：14kg、512 PIN：18kg |
